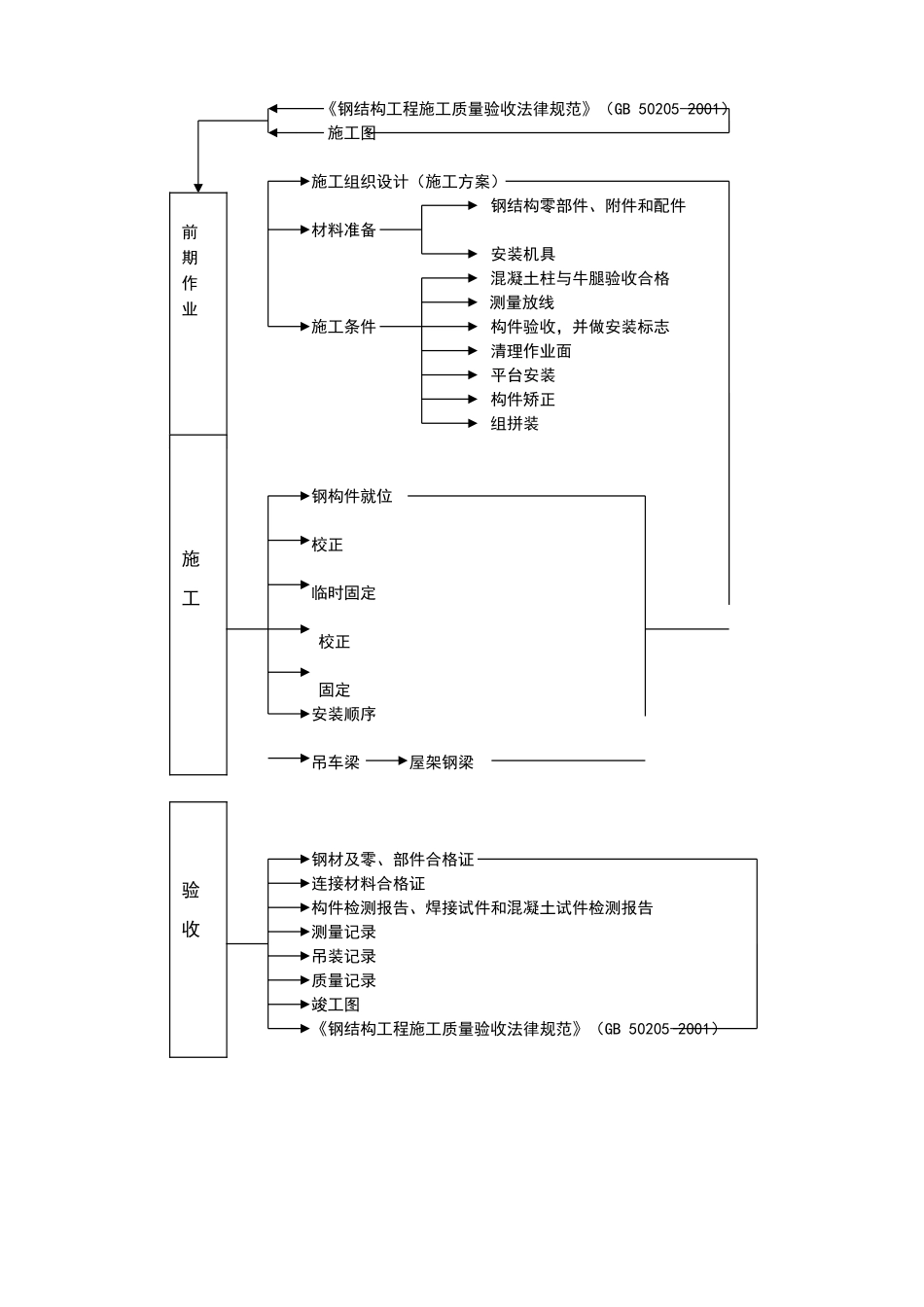

溆浦县工业集中区红花园工业区标准厂房吊装专项方案1.工程名称：溆浦县工业集中区红花园工业区标准厂房 8#、9#厂房2.建筑面积： 4870 平方米 3.建筑层数： 单层4.结构类型： 门式轻钢结构5.建设单位：溆浦县红花园开发有限公司6.承建单位：长沙桐木建设股份有限公司编制人:__________________________________________________审核人:__________________________________________________审查意见: _______________________________________________ 吊装专项方案1.1 钢结构吊装方案吊装简要本工程为溆浦县工业集中区红花园工业区标准厂房 8# 、 9# 厂房 ，总建筑面积为： 4870 ㎡，整个钢结构工程分为一栋厂房。吊装工程主要工作量序项 目单位数 量备 注1屋架钢构T120Q345B2屋面支撑系统T65Q235B3吊车梁T48Q345B4气楼钢架T20Q235B5678910钢结构吊装工艺及质量控制程序钢结构安装工艺及质量控制程序图： 《钢结构工程施工质量验收法律规范》（GB 50205-2001）施工图施工组织设计（施工方案） 钢结构零部件、附件和配件材料准备 安装机具 混凝土柱与牛腿验收合格 测量放线施工条件 构件验收，并做安装标志 清理作业面 平台安装 构件矫正 组拼装 钢构件就位校正临时固定 校正 固定 安装顺序 吊车梁 屋架钢梁钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收法律规范》（GB 50205-2001）前期作业施工验收钢构件吊装流程预埋件安装本工程柱子为混凝土结构，上部为钢结构；设计图纸要求在施工阶段预埋地脚螺栓，用于和上部钢柱连接。这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格。地脚螺栓的埋设精度直接影响到钢柱的安装精度以至整个钢结构工程的安装精度。地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，预埋件安装步骤以及需注意的事项叙述如下：地脚螺栓预埋 首先根据土建单位在厂房周边布置的各轴线外控点，便于预埋时用经纬仪进行投测控制；其次在每块固定模板上标注轴线刻画线。预埋时架设经纬仪从纵横两个方向投测，以进行初步固定，然后用钢卷尺检查每组地脚螺栓的相对距离，经复核无误后，再进行最后的固定。地脚螺栓施工工艺流程:二次准备检查吊装设备工具的数量及完好情况天沟及剩余收边安装气楼系统安装高强度螺栓终拧...
