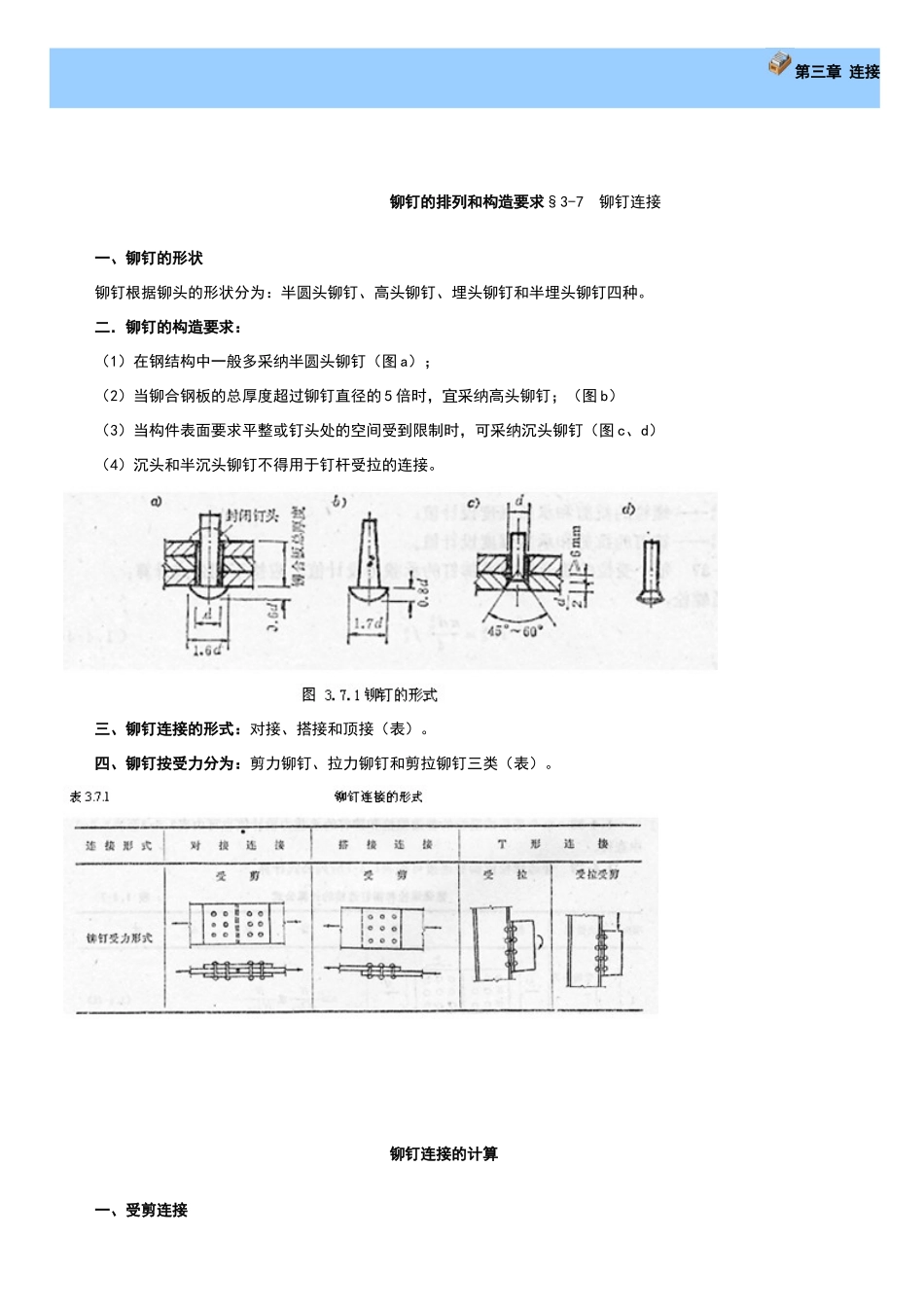

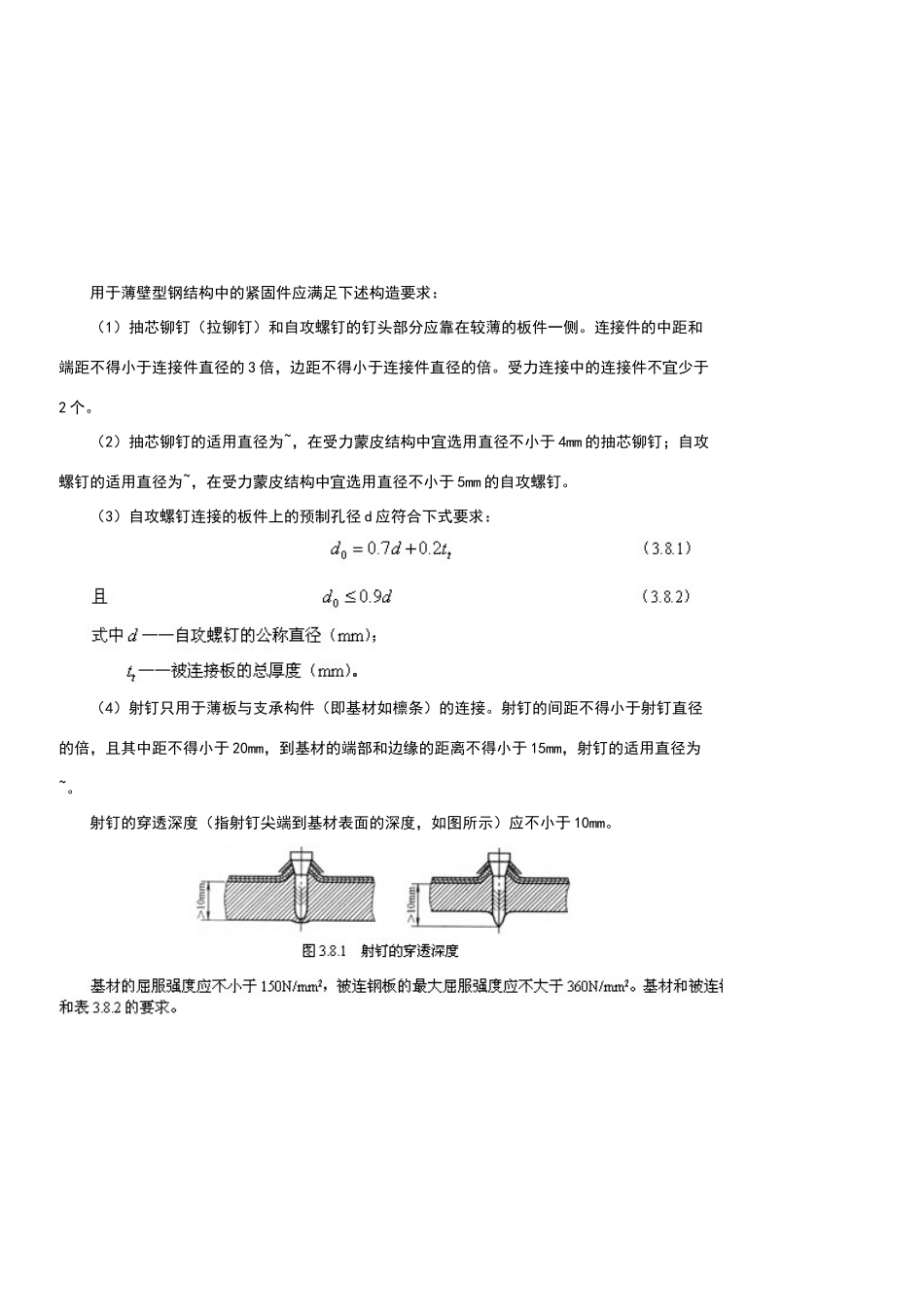

第三章 连接 铆钉的排列和构造要求§3-7 铆钉连接 一、铆钉的形状 铆钉根据铆头的形状分为：半圆头铆钉、高头铆钉、埋头铆钉和半埋头铆钉四种。 二．铆钉的构造要求： （1）在钢结构中一般多采纳半圆头铆钉（图 a）； （2）当铆合钢板的总厚度超过铆钉直径的 5 倍时，宜采纳高头铆钉；（图 b） （3）当构件表面要求平整或钉头处的空间受到限制时，可采纳沉头铆钉（图 c、d） （4）沉头和半沉头铆钉不得用于钉杆受拉的连接。 三、铆钉连接的形式：对接、搭接和顶接（表）。 四、铆钉按受力分为：剪力铆钉、拉力铆钉和剪拉铆钉三类（表）。 铆钉连接的计算 一、受剪连接 二、每个受拉铆钉的承载力设计值 三、铆钉群连接的计算：（同普通螺栓） 返回返回 第三章 连接 紧固件连接的构造要求§3-8 轻钢结构紧固件连接的构造和计算 用于薄壁型钢结构中的紧固件应满足下述构造要求： （1）抽芯铆钉（拉铆钉）和自攻螺钉的钉头部分应靠在较薄的板件一侧。连接件的中距和端距不得小于连接件直径的 3 倍，边距不得小于连接件直径的倍。受力连接中的连接件不宜少于2 个。 （2）抽芯铆钉的适用直径为~，在受力蒙皮结构中宜选用直径不小于 4mm 的抽芯铆钉；自攻螺钉的适用直径为~，在受力蒙皮结构中宜选用直径不小于 5mm 的自攻螺钉。 （3）自攻螺钉连接的板件上的预制孔径 d 应符合下式要求： （4）射钉只用于薄板与支承构件（即基材如檩条）的连接。射钉的间距不得小于射钉直径的倍，且其中距不得小于 20mm，到基材的端部和边缘的距离不得小于 15mm，射钉的适用直径为~。 射钉的穿透深度（指射钉尖端到基材表面的深度，如图所示）应不小于 10mm。 （5）在抗拉连接中，自攻螺钉和射钉的钉头或垫圈直径不得小于 14mm；且应通过试验保证连接件由基材中的拔出强度不小于连接件的抗拉承载力设计值。 上述规定大部分引自国外的相关法律规范，项次（3）是根据我国自己的试验结果归纳出的经验公式。 紧固件的强度计算 1、紧固件受拉 根据大量的试验结果，得到了静荷载和反复荷载作用下，自攻螺钉和射钉连接抗拉强度的计算公式。风是反复荷载的根本起因，在风吸力作用下，压型钢板上下波动，使紧固件承受反复荷载作用，常引起钉头部位的疲劳破坏。因此含风组合时承载力降低。 GB50018 法律规范规定，在压型钢板与冷弯型钢等支承构件之间的连接件杆轴方向受拉的连接中，每个自攻螺钉或射钉所受的拉力应不大于按下列...
