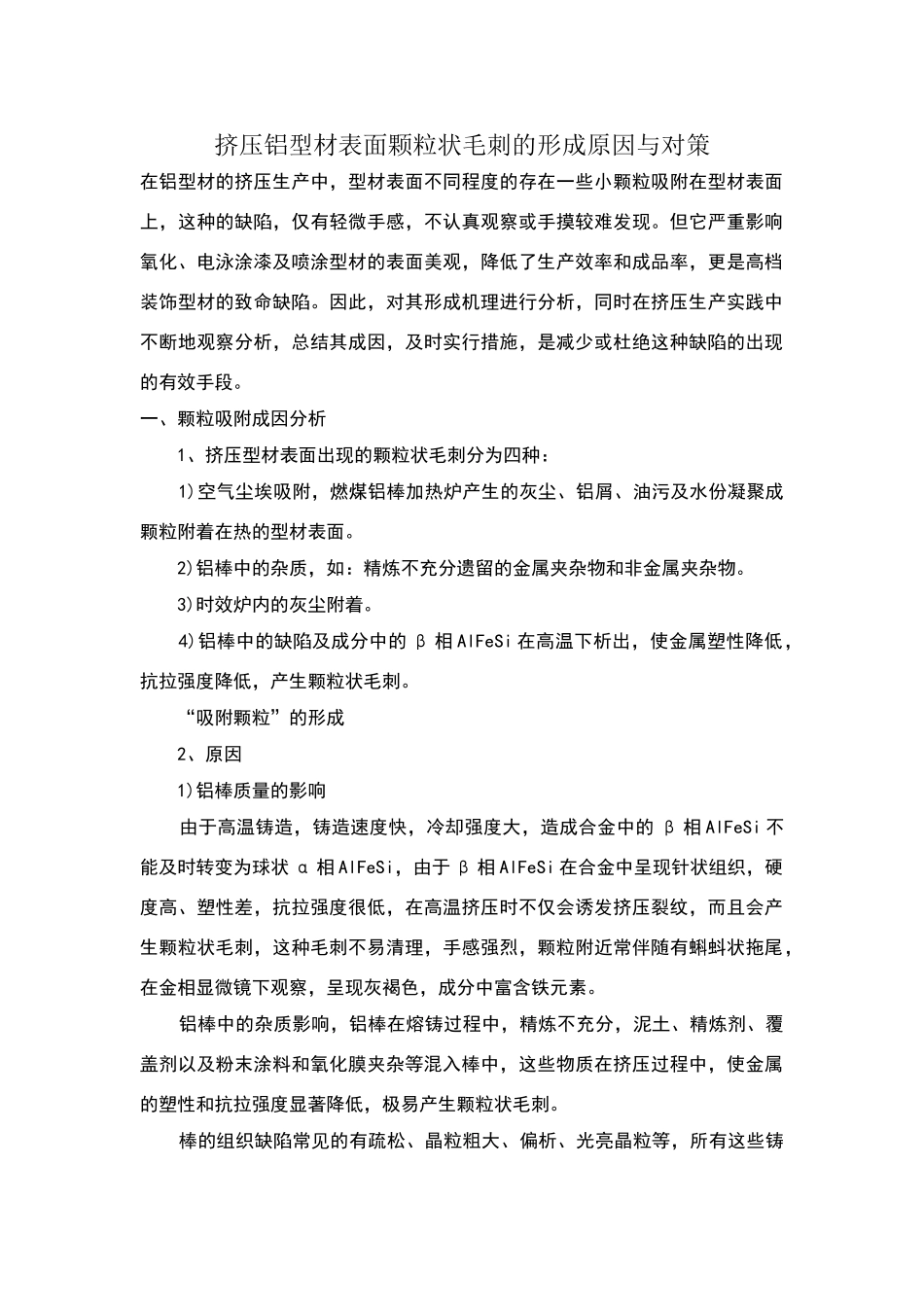

挤压铝型材表面颗粒状毛刺的形成原因与对策在铝型材的挤压生产中，型材表面不同程度的存在一些小颗粒吸附在型材表面上，这种的缺陷，仅有轻微手感，不认真观察或手摸较难发现
但它严重影响氧化、电泳涂漆及喷涂型材的表面美观，降低了生产效率和成品率，更是高档装饰型材的致命缺陷
因此，对其形成机理进行分析，同时在挤压生产实践中不断地观察分析，总结其成因，及时实行措施，是减少或杜绝这种缺陷的出现的有效手段
一、颗粒吸附成因分析 1、挤压型材表面出现的颗粒状毛刺分为四种： 1)空气尘埃吸附，燃煤铝棒加热炉产生的灰尘、铝屑、油污及水份凝聚成颗粒附着在热的型材表面
2)铝棒中的杂质，如：精炼不充分遗留的金属夹杂物和非金属夹杂物
3)时效炉内的灰尘附着
4)铝棒中的缺陷及成分中的 β 相 AlFeSi 在高温下析出，使金属塑性降低，抗拉强度降低，产生颗粒状毛刺
“吸附颗粒”的形成 2、原因 1)铝棒质量的影响 由于高温铸造，铸造速度快，冷却强度大，造成合金中的 β 相 AlFeSi 不能及时转变为球状 α 相 AlFeSi，由于 β 相 AlFeSi 在合金中呈现针状组织，硬度高、塑性差，抗拉强度很低，在高温挤压时不仅会诱发挤压裂纹，而且会产生颗粒状毛刺，这种毛刺不易清理，手感强烈，颗粒附近常伴随有蝌蚪状拖尾，在金相显微镜下观察，呈现灰褐色，成分中富含铁元素
铝棒中的杂质影响，铝棒在熔铸过程中，精炼不充分，泥土、精炼剂、覆盖剂以及粉末涂料和氧化膜夹杂等混入棒中，这些物质在挤压过程中，使金属的塑性和抗拉强度显著降低，极易产生颗粒状毛刺

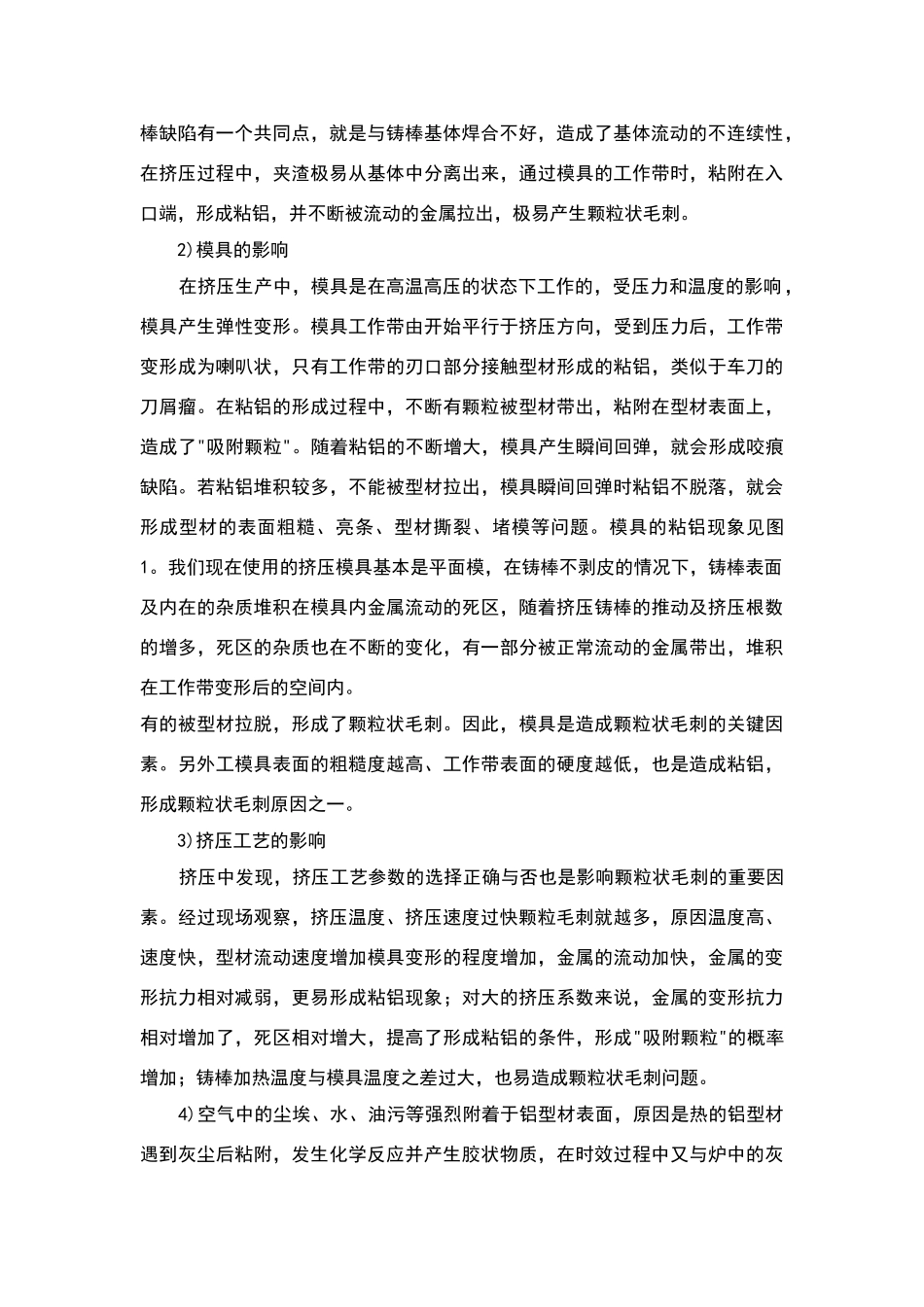

棒的组织缺陷常见的有疏松、晶粒粗大、偏析、光亮晶粒等，所有这些铸棒缺陷有一个共同点，就是与铸棒基体焊合不好，造成了基体流动的不连续性，在挤压过程中，夹渣极易从基体中分离出来，通过模具的工作带时，粘附在入口端，形成粘铝，并不断被流动的金属拉出，极易产生颗粒状毛
