锅炉联锁保护一览表

锅炉联锁保护一览表_第1页
1/96
锅炉联锁保护一览表_第2页
2/96
锅炉联锁保护一览表_第3页
3/96

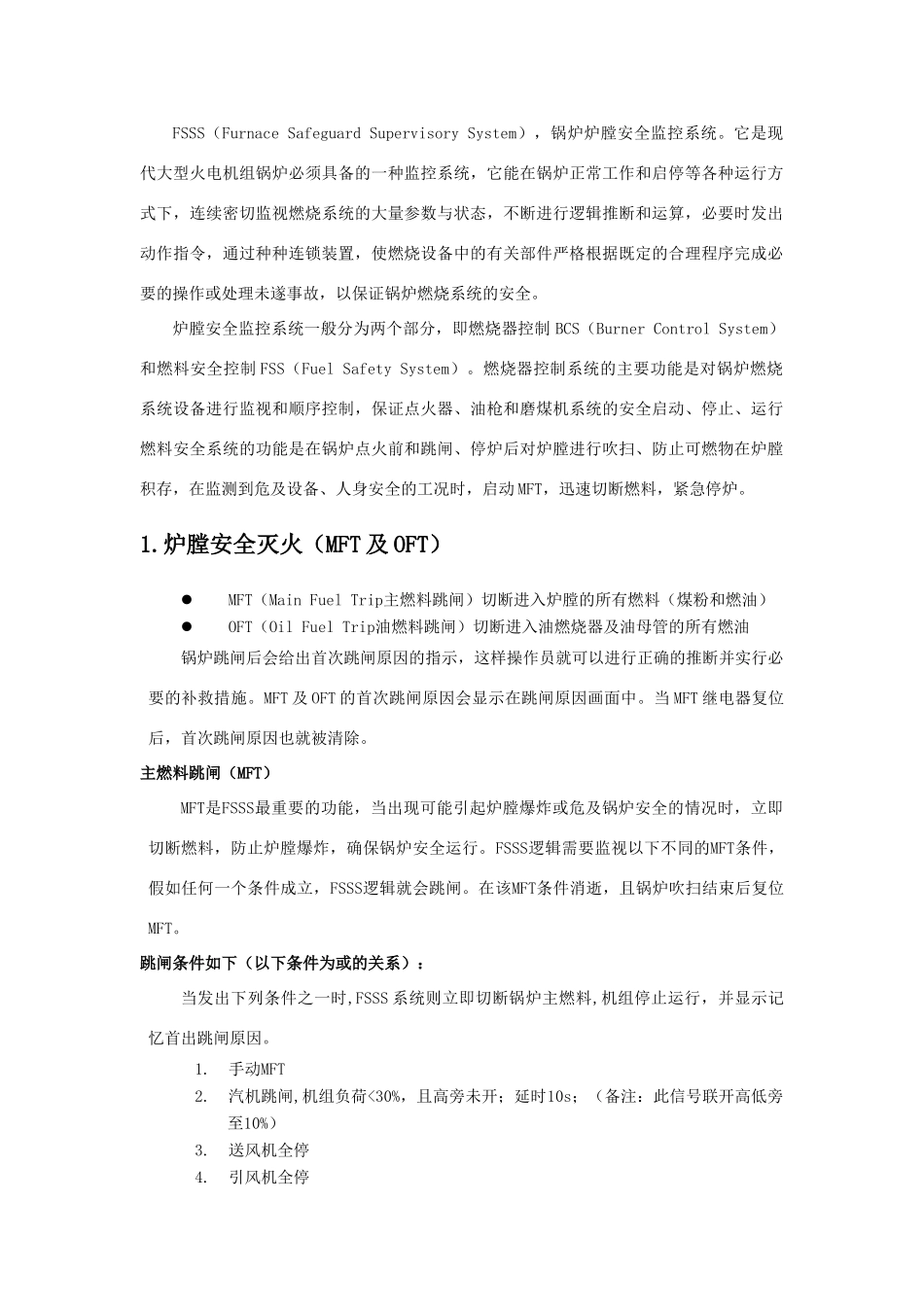

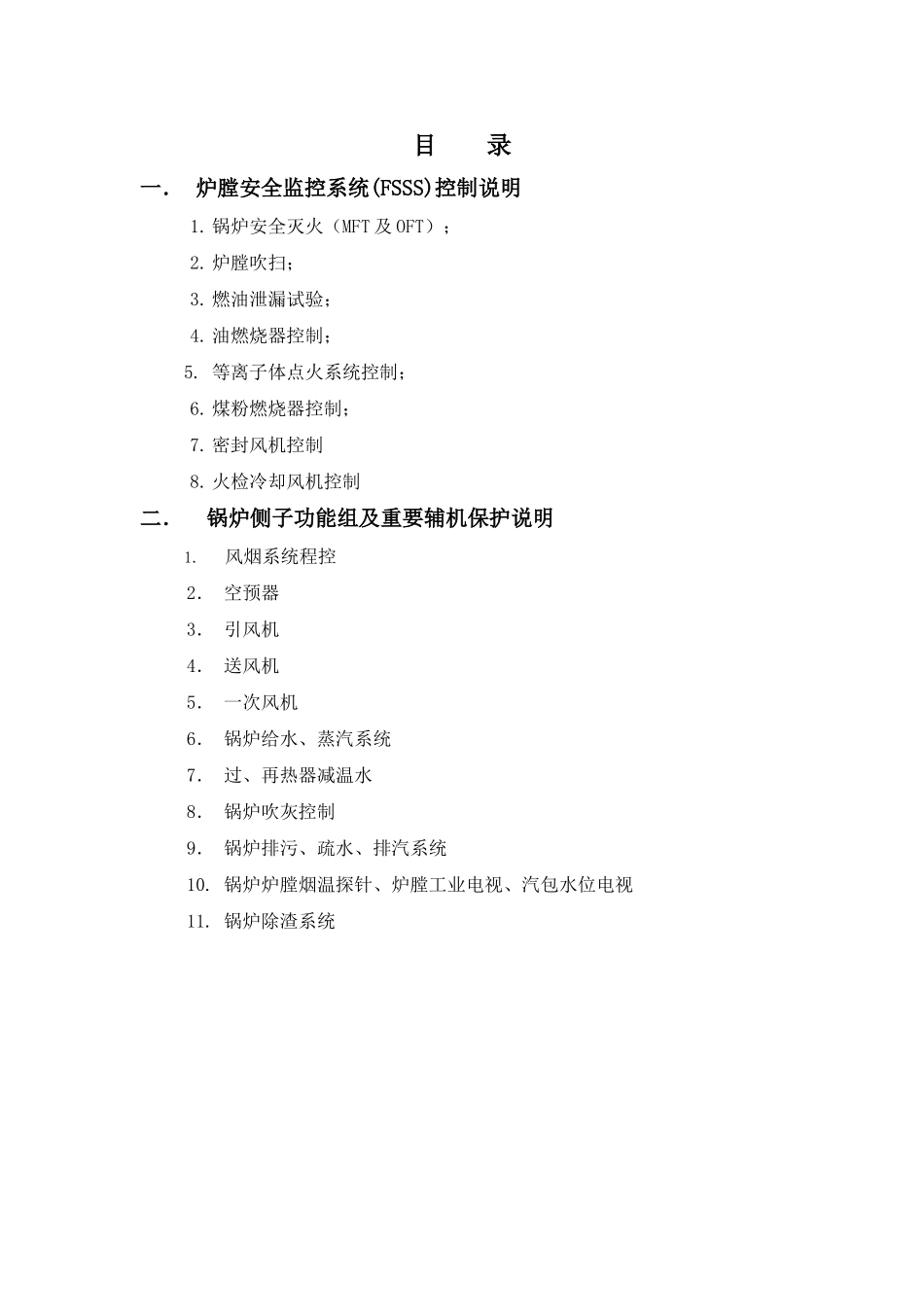

目 录一. 炉膛安全监控系统(FSSS)控制说明1. 锅炉安全灭火(MFT 及 OFT);2. 炉膛吹扫;3. 燃油泄漏试验;4. 油燃烧器控制;5. 等离子体点火系统控制;6. 煤粉燃烧器控制;7. 密封风机控制8. 火检冷却风机控制二. 锅炉侧子功能组及重要辅机保护说明1. 风烟系统程控2. 空预器3. 引风机4. 送风机5. 一次风机6. 锅炉给水、蒸汽系统7. 过、再热器减温水8. 锅炉吹灰控制9. 锅炉排污、疏水、排汽系统10. 锅炉炉膛烟温探针、炉膛工业电视、汽包水位电视11. 锅炉除渣系统FSSS(Furnace Safeguard Supervisory System),锅炉炉膛安全监控系统。它是现代大型火电机组锅炉必须具备的一种监控系统,它能在锅炉正常工作和启停等各种运行方式下,连续密切监视燃烧系统的大量参数与状态,不断进行逻辑推断和运算,必要时发出动作指令,通过种种连锁装置,使燃烧设备中的有关部件严格根据既定的合理程序完成必要的操作或处理未遂事故,以保证锅炉燃烧系统的安全。炉膛安全监控系统一般分为两个部分,即燃烧器控制 BCS(Burner Control System)和燃料安全控制 FSS(Fuel Safety System)。燃烧器控制系统的主要功能是对锅炉燃烧系统设备进行监视和顺序控制,保证点火器、油枪和磨煤机系统的安全启动、停止、运行燃料安全系统的功能是在锅炉点火前和跳闸、停炉后对炉膛进行吹扫、防止可燃物在炉膛积存,在监测到危及设备、人身安全的工况时,启动 MFT,迅速切断燃料,紧急停炉。1.炉膛安全灭火(MFT 及 OFT)MFT(Main Fuel Trip主燃料跳闸)切断进入炉膛的所有燃料(煤粉和燃油)OFT(Oil Fuel Trip油燃料跳闸)切断进入油燃烧器及油母管的所有燃油锅炉跳闸后会给出首次跳闸原因的指示,这样操作员就可以进行正确的推断并实行必要的补救措施。MFT 及 OFT 的首次跳闸原因会显示在跳闸原因画面中。当 MFT 继电器复位后,首次跳闸原因也就被清除。主燃料跳闸(MFT)MFT是FSSS最重要的功能,当出现可能引起炉膛爆炸或危及锅炉安全的情况时,立即切断燃料,防止炉膛爆炸,确保锅炉安全运行。FSSS逻辑需要监视以下不同的MFT条件,假如任何一个条件成立,FSSS逻辑就会跳闸。在该MFT条件消逝,且锅炉吹扫结束后复位MFT。跳闸条件如下(以下条件为或的关系):当发出下列条件之一时,FSSS 系统则立即切断锅炉主燃料,机组停止运行,并显示记忆首出跳闸原因。1.手动MFT2.汽机跳闸,机组负荷<30%,且高旁未开;延...
