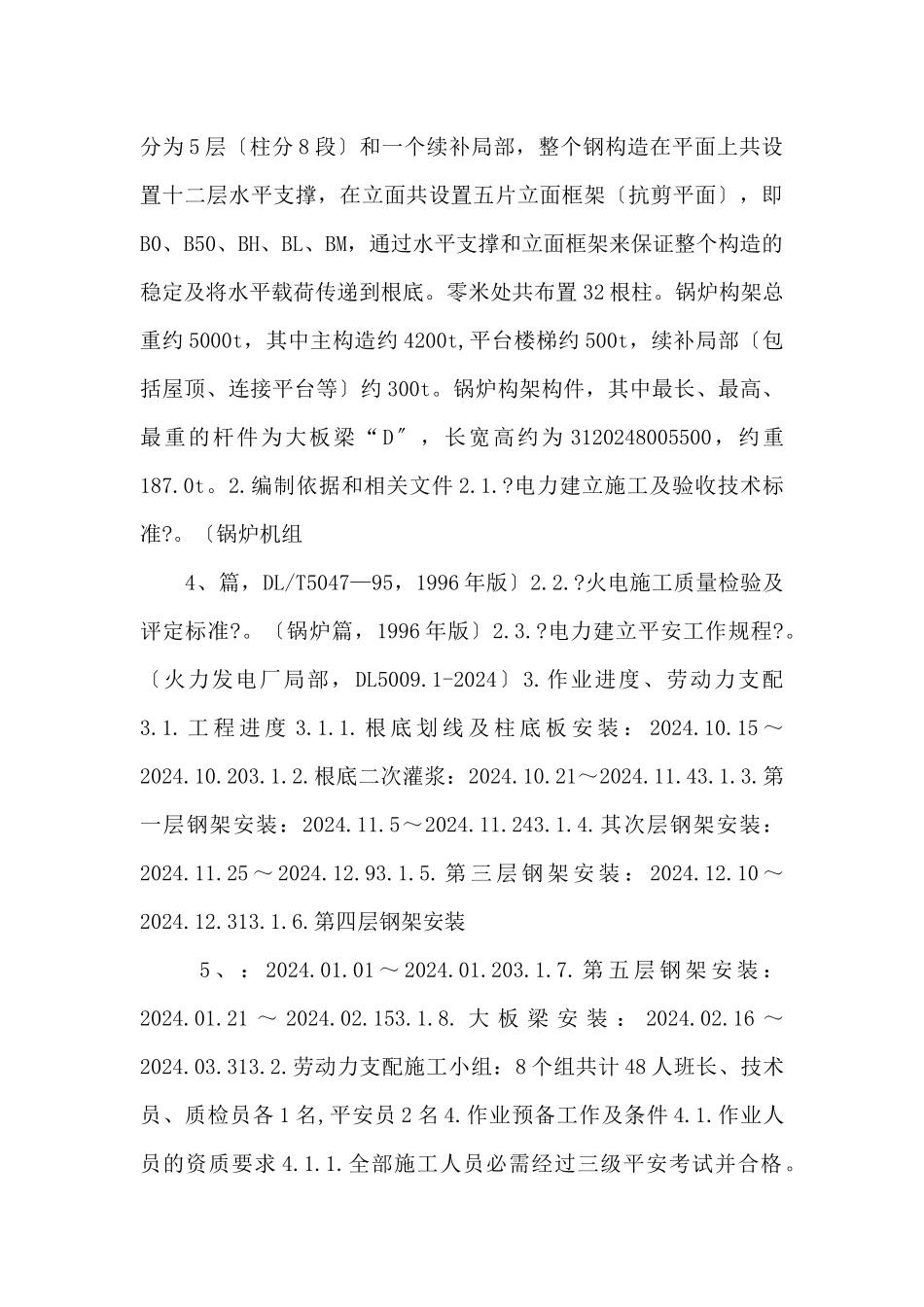

锅炉钢构造安装作业指导书 1、施工方案编号:NEPC/CD2-FAG-01 工程名称:大唐潮州三百门电厂一期工程单位工程名称:锅炉本体安装分部工程名称:本体部件安装分项工程名称:2#锅炉钢构造安装编制单位:东电一公司锅炉施工场地编写:工程部:审核:质保部:批准:安监部:实施日期版次 A4 名目 1.工程概况、工程内容及工程量 22.编制依据和相关文件 23.作业进度、劳动力支配 24.作业预备工作及条件 35.施工方法、步骤及作业程序 56.作业的质量要求 137.作业的环境要求 148.施工作业的平安技术措施 159.交底记录 21 附录 1 常用型号钢丝绳允许吊装重量表.22 附录 2 钢构造验评划分表.23 附录 32＃锅炉钢构造施工定制化管理平面图.24 附录 4 2、2＃锅炉平安网铺设图.251.工程概况、工程内容及工程量1.1.广东大唐潮州三百门电厂一期工程〔4600MW 机组〕2＃机组安装一台哈尔滨锅炉厂生产的 HG-1900/25.4-YM4 型超临界、一次中间再热、单炉膛、平衡通风、固态排渣、前后墙对冲燃烧燃煤炉。锅炉承受半露天布置。锅炉最大连续出力 1900t/h，锅炉额定蒸汽压力为 25.4MPa，额定蒸汽温度 571℃。锅炉受热面为悬吊构造，由钢构造桁架体系支撑，钢架为高强螺栓连接方式。锅炉局部构造为紧身封闭构造。1.2.锅炉钢构造为全钢构造，承载体系为珩架，连接形式承受铰接，主要承载杆件之间承受扭剪型高强度螺栓连接，构架宽度为 50m(B0-B50),深 3、49.1m〔BH-BM〕，大板梁标高 80.73m，构架沿锅炉高度划分为 5 层〔柱分 8 段〕和一个续补局部，整个钢构造在平面上共设置十二层水平支撑，在立面共设置五片立面框架〔抗剪平面〕，即B0、B50、BH、BL、BM，通过水平支撑和立面框架来保证整个构造的稳定及将水平载荷传递到根底。零米处共布置 32 根柱。锅炉构架总重约 5000t，其中主构造约 4200t,平台楼梯约 500t，续补局部〔包括屋顶、连接平台等〕约 300t。锅炉构架构件，其中最长、最高、最重的杆件为大板梁“D〞，长宽高约为 3120248005500，约重187.0t。2.编制依据和相关文件 2.1.?电力建立施工及验收技术标准?。〔锅炉机组 4、篇，DL/T5047—95，1996 年版〕2.2.?火电施工质量检验及评定标准?。〔锅炉篇，1996 年版〕2.3.?电力建立平安工作规程?。〔火力发电厂局部，DL5009.1-2024〕3.作业进度、劳动力支配3.1. 工 程 进 度 3.1.1. 根 底 划 线 及 柱 底 板 安 装 ： 2024.10.15 ～2024.10.203.1.2.根底二次灌...
