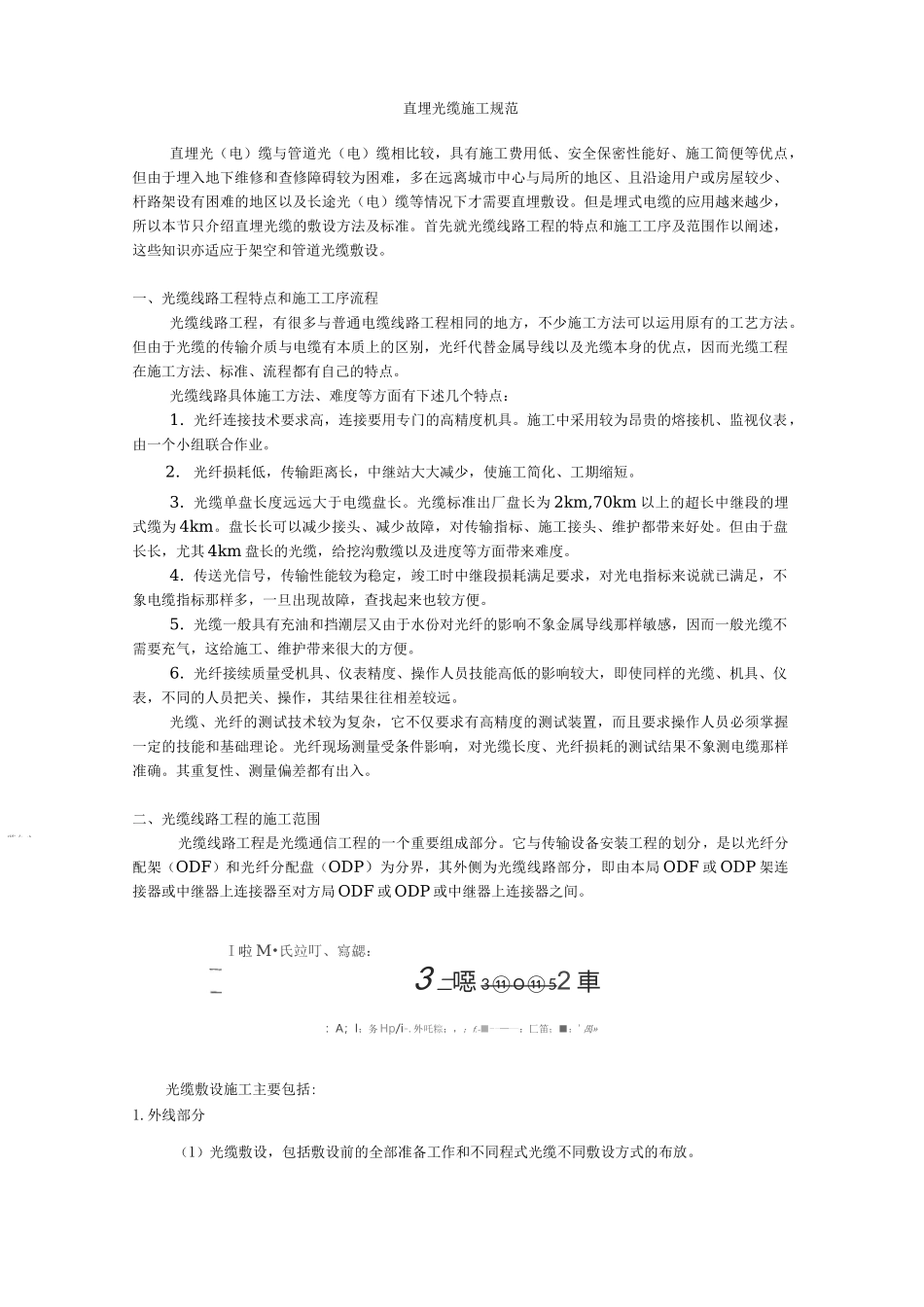

览九心:;直埋光缆施工规范直埋光(电)缆与管道光(电)缆相比较,具有施工费用低、安全保密性能好、施工简便等优点,但由于埋入地下维修和查修障碍较为困难,多在远离城市中心与局所的地区、且沿途用户或房屋较少、杆路架设有困难的地区以及长途光(电)缆等情况下才需要直埋敷设。但是埋式电缆的应用越来越少,所以本节只介绍直埋光缆的敷设方法及标准。首先就光缆线路工程的特点和施工工序及范围作以阐述,这些知识亦适应于架空和管道光缆敷设。一、光缆线路工程特点和施工工序流程光缆线路工程,有很多与普通电缆线路工程相同的地方,不少施工方法可以运用原有的工艺方法。但由于光缆的传输介质与电缆有本质上的区别,光纤代替金属导线以及光缆本身的优点,因而光缆工程在施工方法、标准、流程都有自己的特点。光缆线路具体施工方法、难度等方面有下述几个特点:1. 光纤连接技术要求高,连接要用专门的高精度机具。施工中采用较为昂贵的熔接机、监视仪表,由一个小组联合作业。2.光纤损耗低,传输距离长,中继站大大减少,使施工简化、工期缩短。3. 光缆单盘长度远远大于电缆盘长。光缆标准出厂盘长为 2km,70km 以上的超长中继段的埋式缆为 4km。盘长长可以减少接头、减少故障,对传输指标、施工接头、维护都带来好处。但由于盘长长,尤其 4km 盘长的光缆,给挖沟敷缆以及进度等方面带来难度。4. 传送光信号,传输性能较为稳定,竣工时中继段损耗满足要求,对光电指标来说就已满足,不象电缆指标那样多,一旦出现故障,查找起来也较方便。5. 光缆一般具有充油和挡潮层又由于水份对光纤的影响不象金属导线那样敏感,因而一般光缆不需要充气,这给施工、维护带来很大的方便。6. 光纤接续质量受机具、仪表精度、操作人员技能高低的影响较大,即使同样的光缆、机具、仪表,不同的人员把关、操作,其结果往往相差较远。光缆、光纤的测试技术较为复杂,它不仅要求有高精度的测试装置,而且要求操作人员必须掌握一定的技能和基础理论。光纤现场测量受条件影响,对光缆长度、光纤损耗的测试结果不象测电缆那样准确。其重复性、测量偏差都有出入。二、光缆线路工程的施工范围光缆线路工程是光缆通信工程的一个重要组成部分。它与传输设备安装工程的划分,是以光纤分配架(ODF)和光纤分配盘(ODP)为分界,其外侧为光缆线路部分,即由本局 ODF 或 ODP 架连接器或中继器上连接器至对方局 ODF 或 ODP 或中继器上连接器之间。I 啦 M•...
