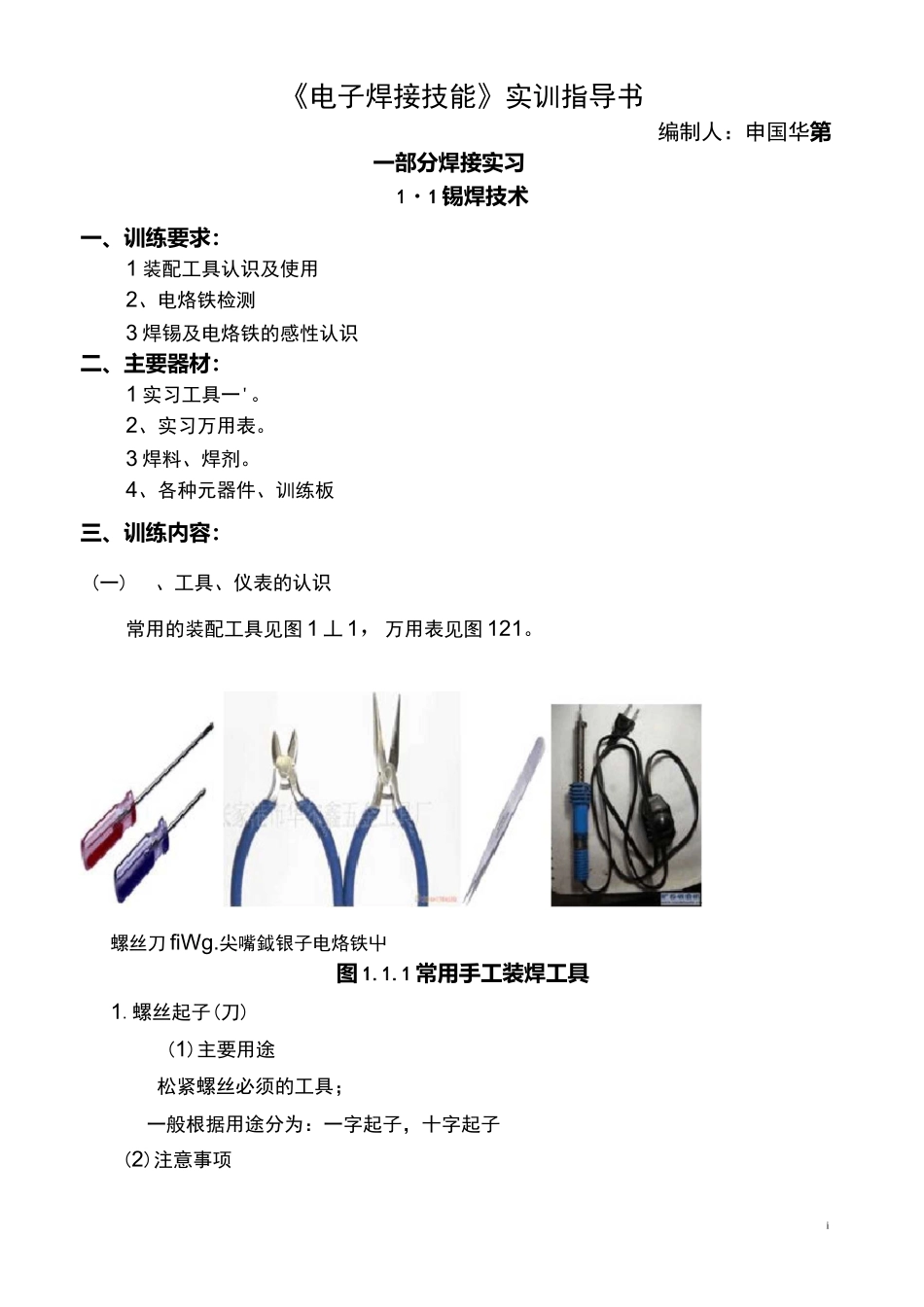

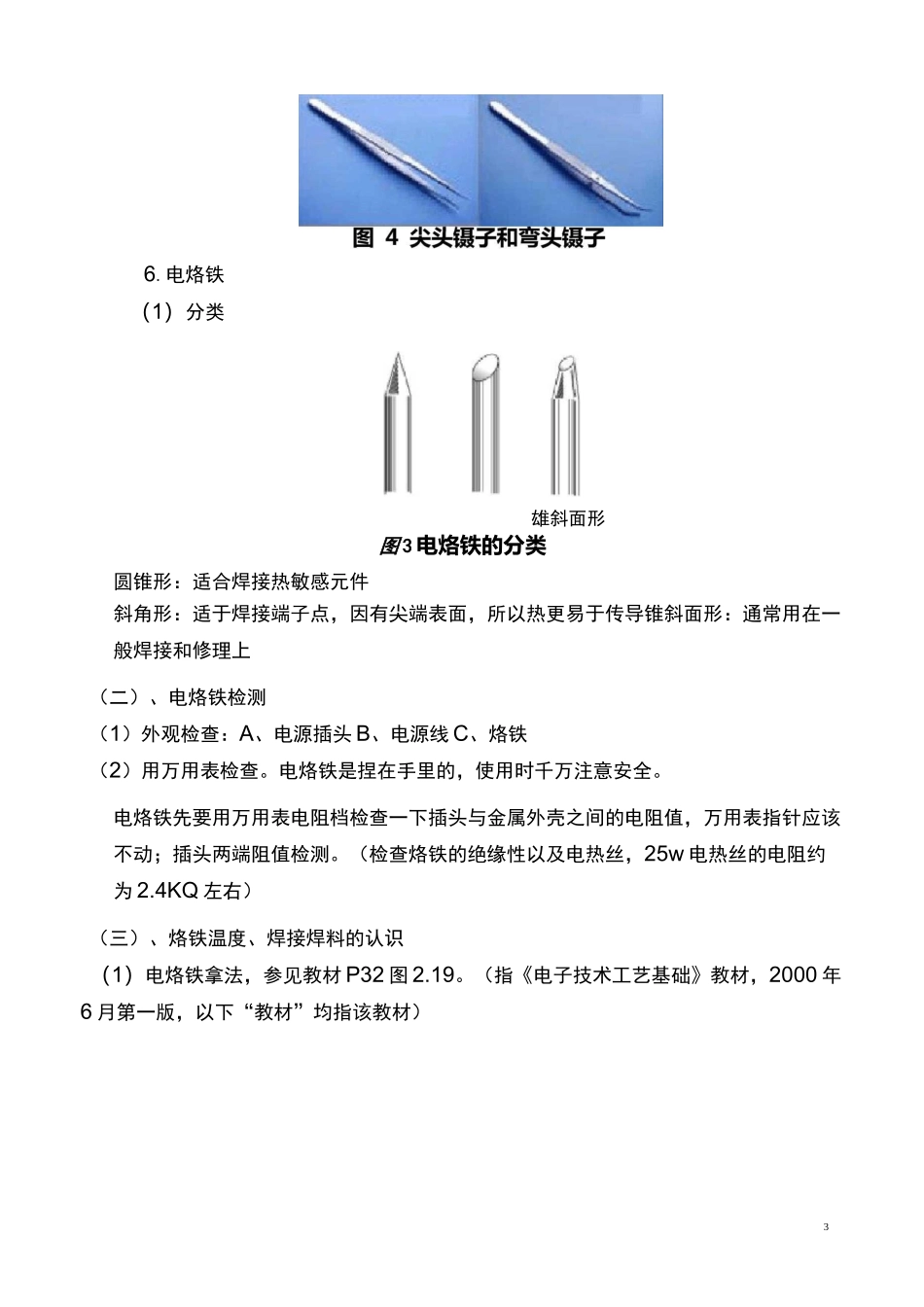

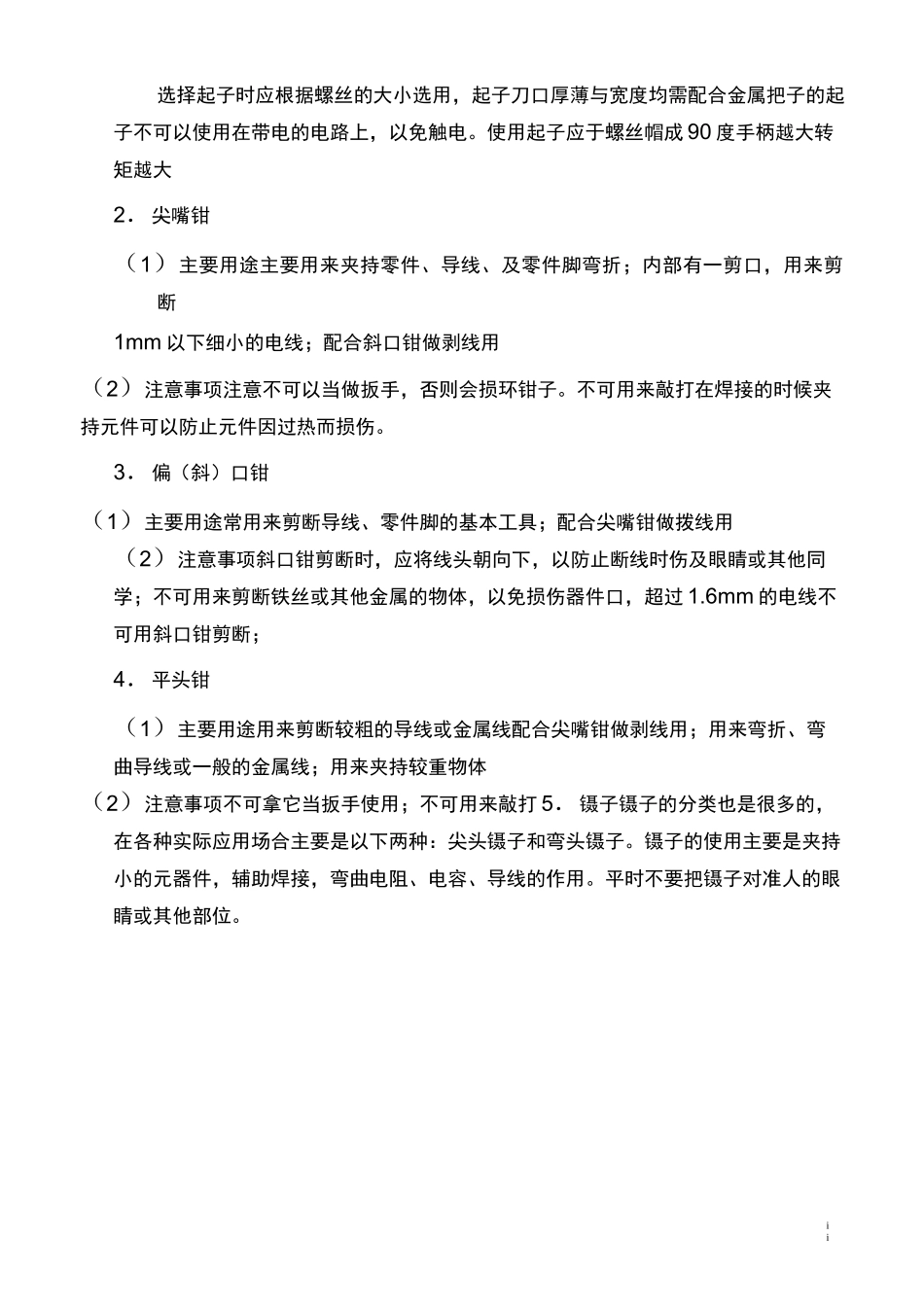

i《电子焊接技能》实训指导书编制人：申国华第一部分焊接实习1・1 锡焊技术一、训练要求：1 装配工具认识及使用2、电烙铁检测3 焊锡及电烙铁的感性认识二、主要器材：1 实习工具一'。2、实习万用表。3 焊料、焊剂。4、各种元器件、训练板三、训练内容：(一)、工具、仪表的认识常用的装配工具见图 1 丄 1，万用表见图 121。螺丝刀 fiWg.尖嘴鉞银子电烙铁屮图 1.1.1 常用手工装焊工具1.螺丝起子(刀)(1)主要用途松紧螺丝必须的工具；一般根据用途分为：一字起子，十字起子(2)注意事项ii选择起子时应根据螺丝的大小选用，起子刀口厚薄与宽度均需配合金属把子的起子不可以使用在带电的电路上，以免触电。使用起子应于螺丝帽成 90 度手柄越大转矩越大2．尖嘴钳（1）主要用途主要用来夹持零件、导线、及零件脚弯折；内部有一剪口，用来剪断1mm 以下细小的电线；配合斜口钳做剥线用（2）注意事项注意不可以当做扳手，否则会损环钳子。不可用来敲打在焊接的时候夹持元件可以防止元件因过热而损伤。3．偏（斜）口钳（1）主要用途常用来剪断导线、零件脚的基本工具；配合尖嘴钳做拨线用（2）注意事项斜口钳剪断时，应将线头朝向下，以防止断线时伤及眼睛或其他同学；不可用来剪断铁丝或其他金属的物体，以免损伤器件口，超过 1.6mm 的电线不可用斜口钳剪断；4．平头钳（1）主要用途用来剪断较粗的导线或金属线配合尖嘴钳做剥线用；用来弯折、弯曲导线或一般的金属线；用来夹持较重物体（2）注意事项不可拿它当扳手使用；不可用来敲打 5．镊子镊子的分类也是很多的，在各种实际应用场合主要是以下两种：尖头镊子和弯头镊子。镊子的使用主要是夹持小的元器件，辅助焊接，弯曲电阻、电容、导线的作用。平时不要把镊子对准人的眼睛或其他部位。3图 3 电烙铁的分类圆锥形：适合焊接热敏感元件斜角形：适于焊接端子点，因有尖端表面，所以热更易于传导锥斜面形：通常用在一般焊接和修理上（二）、电烙铁检测（1）外观检查：A、电源插头 B、电源线 C、烙铁（2）用万用表检查。电烙铁是捏在手里的，使用时千万注意安全。电烙铁先要用万用表电阻档检查一下插头与金属外壳之间的电阻值，万用表指针应该不动；插头两端阻值检测。（检查烙铁的绝缘性以及电热丝，25w 电热丝的电阻约为 2.4KQ 左右）（三）、烙铁温度、焊接焊料的认识（1）电烙铁拿法，参见教材 P32 图 2.19。（指《电子技术工艺基础》教材，2000 年6 月第一版，以下“教材”...
