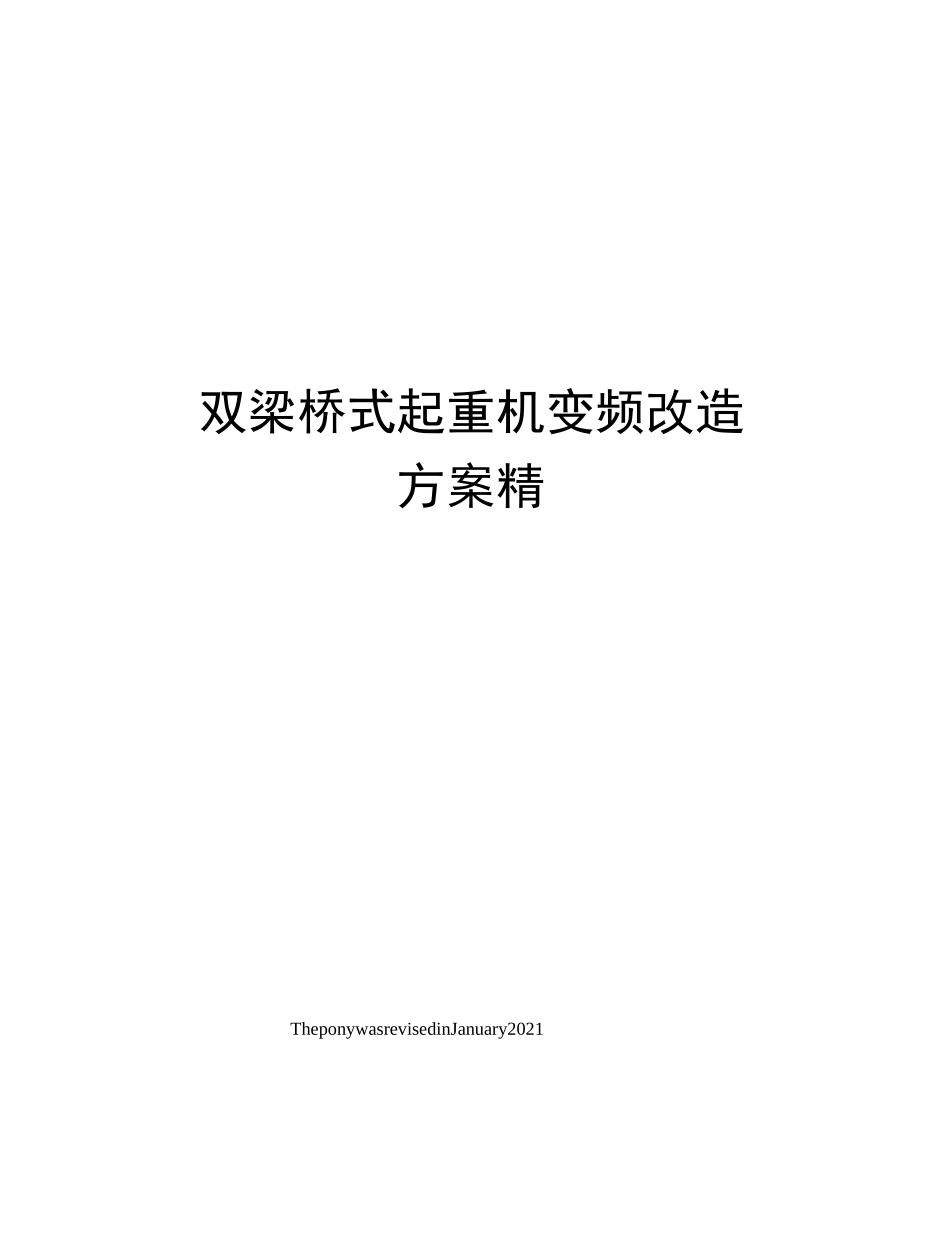

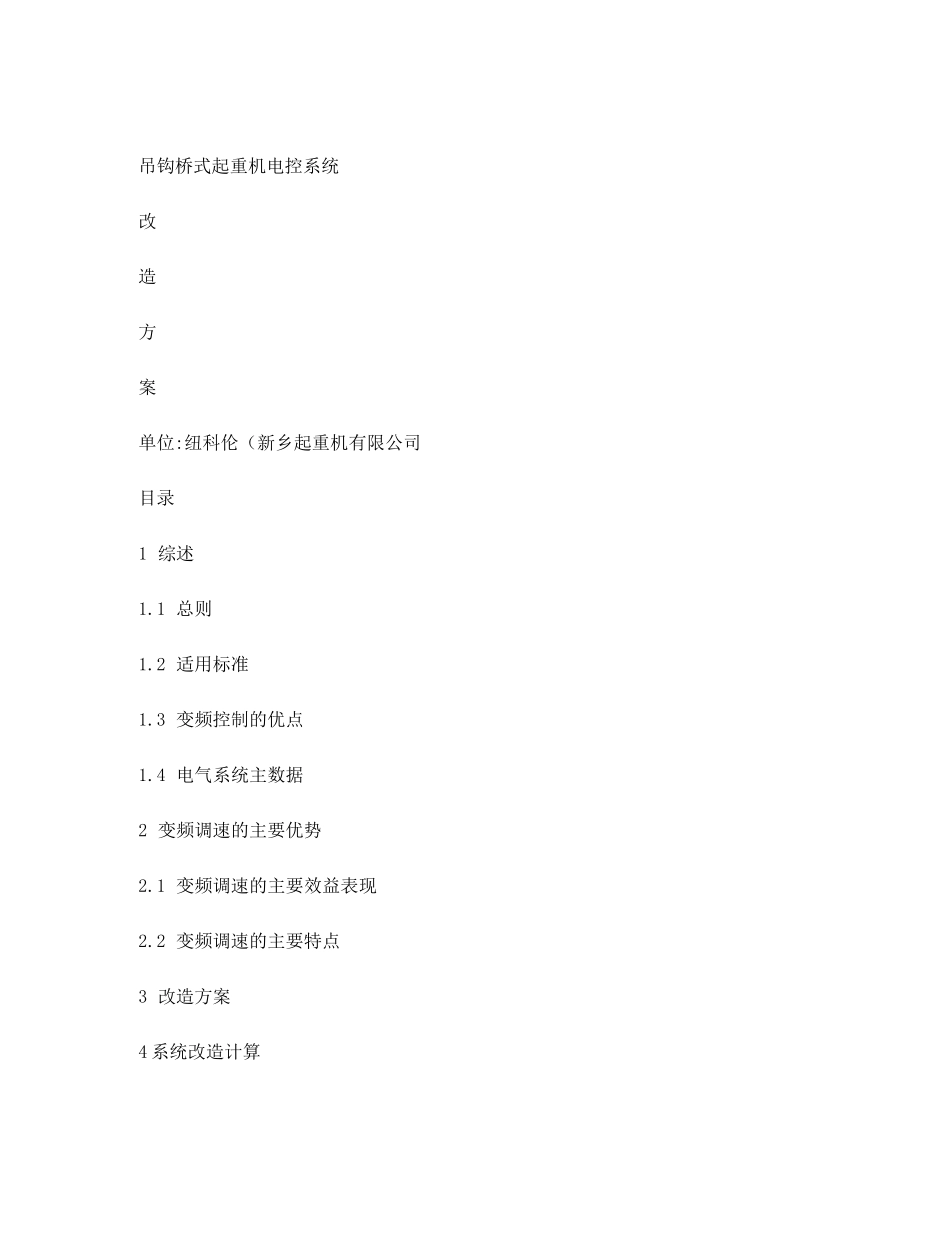

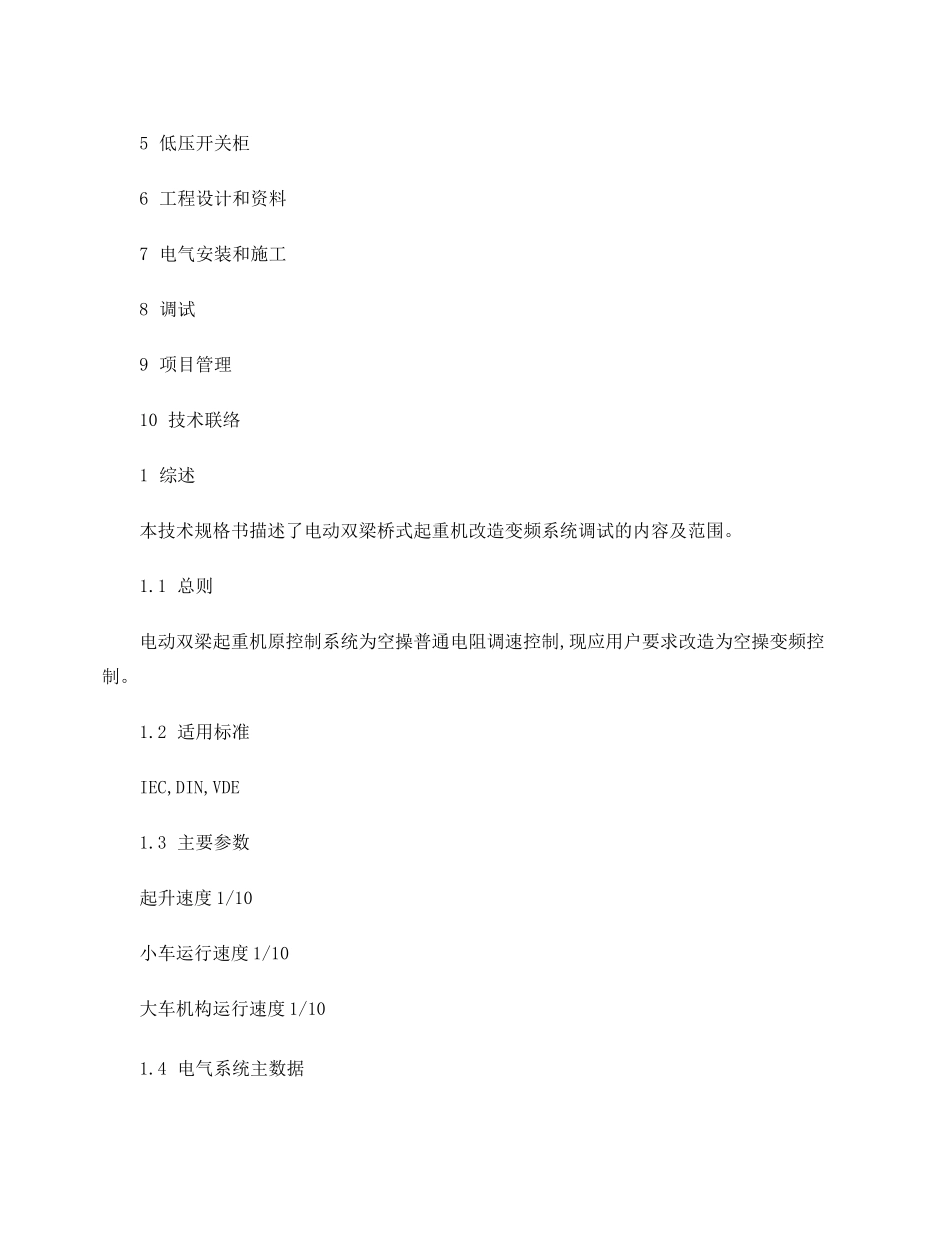

双梁桥式起重机变频改造方案精TheponywasrevisedinJanuary2021吊钩桥式起重机电控系统改造方案单位:纽科伦（新乡起重机有限公司目录1 综述1.1 总则1.2 适用标准1.3 变频控制的优点1.4 电气系统主数据2 变频调速的主要优势2.1 变频调速的主要效益表现2.2 变频调速的主要特点3 改造方案4 系统改造计算5 低压开关柜6 工程设计和资料7 电气安装和施工8 调试9 项目管理10 技术联络1 综述本技术规格书描述了电动双梁桥式起重机改造变频系统调试的内容及范围。1.1 总则电动双梁起重机原控制系统为空操普通电阻调速控制,现应用户要求改造为空操变频控制。1.2 适用标准IEC,DIN,VDE1.3 主要参数起升速度 1/10小车运行速度 1/10大车机构运行速度 1/101.4 电气系统主数据供电 380V50Hz,三相四线主机构交流电机 380V控制系统 380V,50Hz2 变频调速主要优点2.1 变频调速主要变现:节能;提高生产效率;调速;提高产品性能;提高生产线的自动化和改善使用环境等方面2.2 变频调速主要特点:2.2.1 控制电机的启动电流,增加电机和减速机使用寿命。2.2.2 降低电力线路电压波动,保护电网。2.2.3 启动时需要的功率更低,达到节能减耗效果。2.2.4 可控的加速功能,使起重机可缓慢加速,起重机运行平稳,减少机械磨损。2.2.5 可调的运行速度,使用起来更方便。2.2.6 可调的转矩极限,保护机械不损坏。2.2.7 受控的停止方式,使停止更平稳。2.2.8 节能,能节能 20%。2.2.9 可逆运行控制,能简化线路,降低改造率。3 改造方案3.1 大车运行机构:起重机大车运行机构原为 2 台 YZR 型起重及冶金专用绕线型电动机,现需更换为 2 台 YZP型起重及冶金专用绕线型电动机;依据电动机选用西门子变频器或 ABB 变频器,进行变频控制。3.2 小车运行机构:起重机小车运行机构原为 1 台 YZR 型起重及冶金专用绕线型电动机,现需更换为 1 台 YZP型起重及冶金专用绕线型电动机;依据电动机选用西门子变频器或 ABB 变频器,进行变频控制。3.3 主起升机构:起重机主起升机构原为 1 台 YZR 型起重及冶金专用绕线型电动机,现需更换为 1 台 YZP 型起重及冶金专用绕线型电动机;依据电动机选用西门子变频器或 ABB 变频器,进行变频控制。3.4 副起升机构:起重机副起升机构原为 1 台 YZR 型起重及冶金专用绕线型电动机,现需更换为 1 台 YZP 型起重及冶金专用绕线型电动机;依据电动机选用西门子变频器或 ABB 变频器,进行变频控制。3.4 制动...
