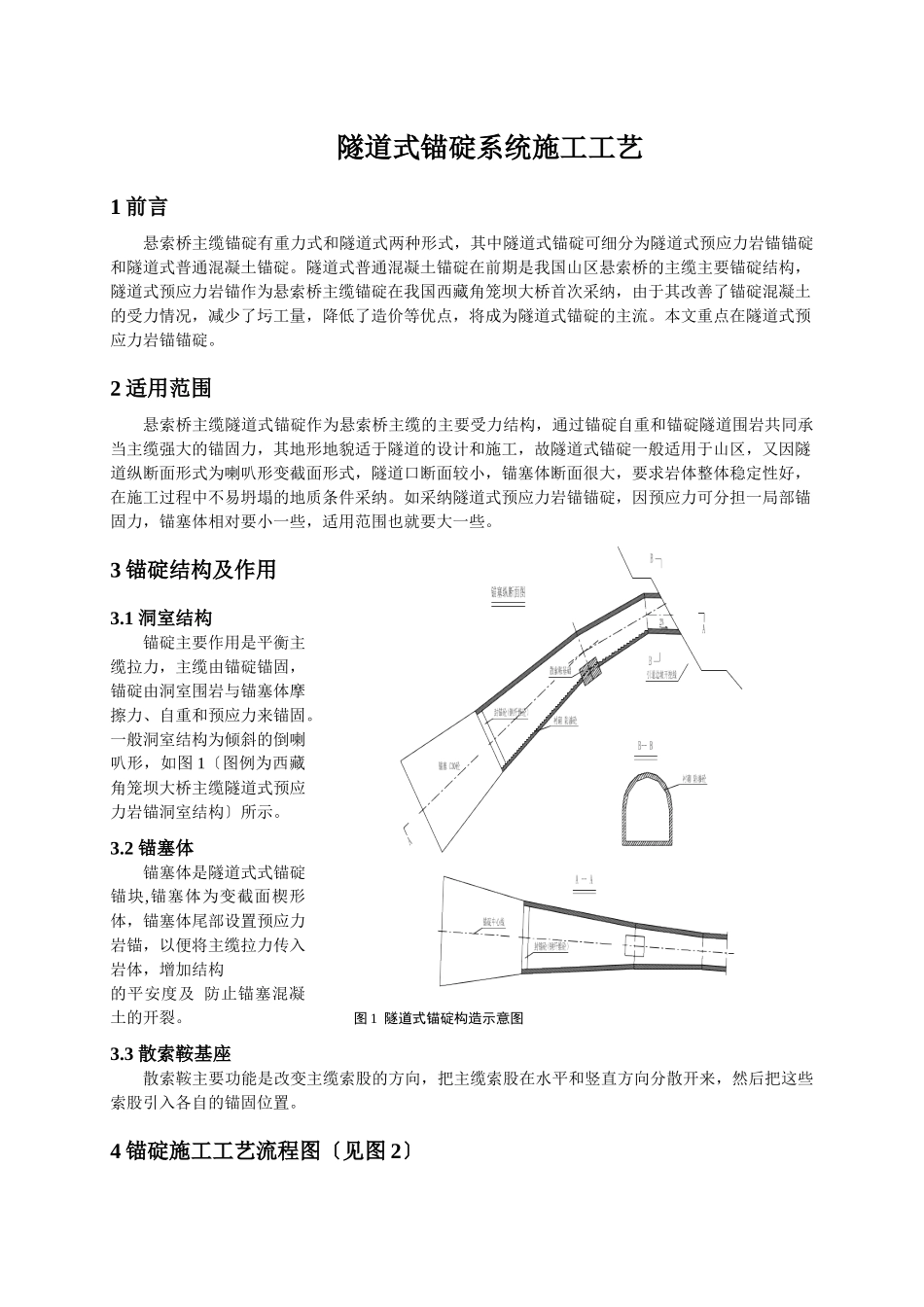

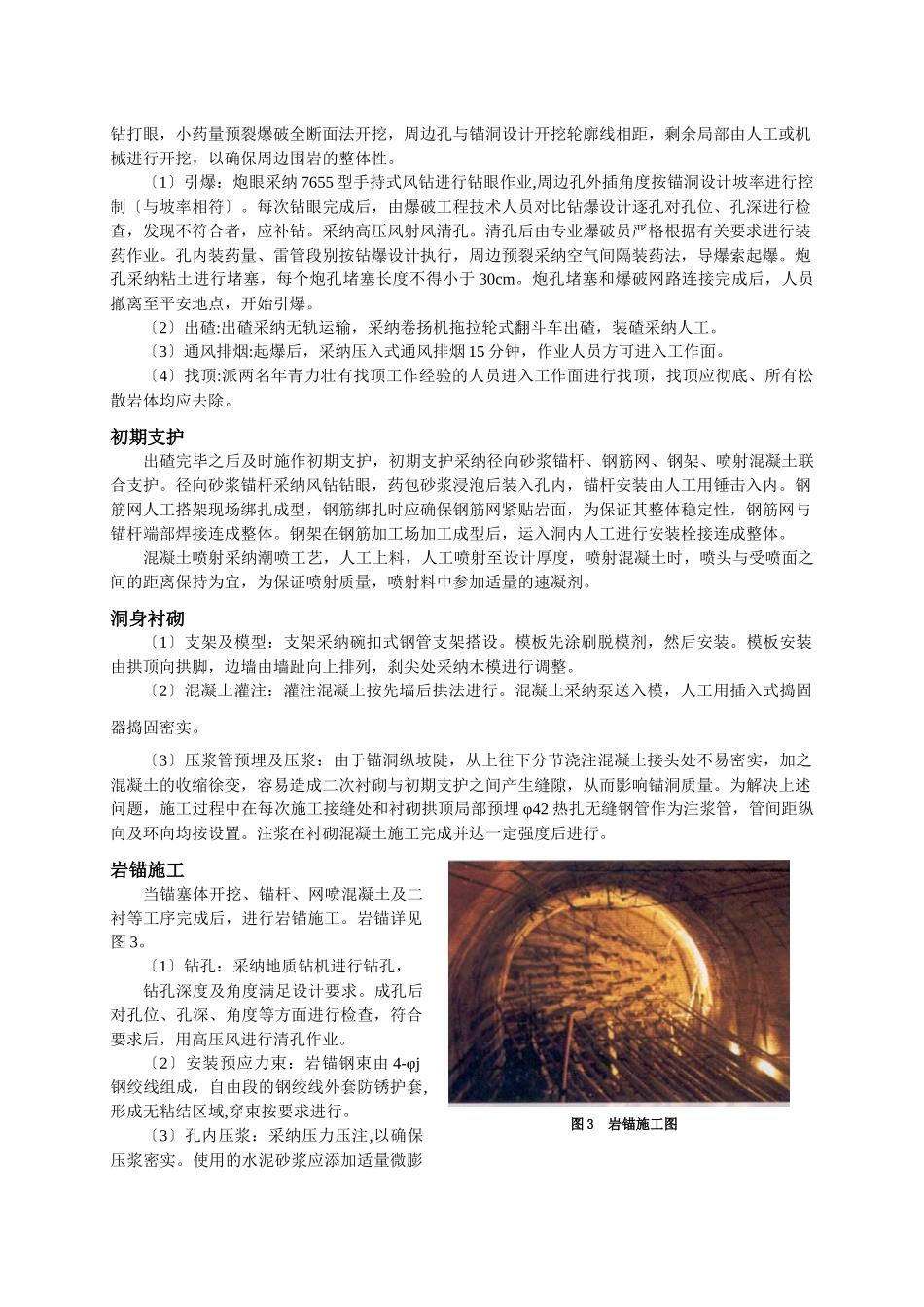

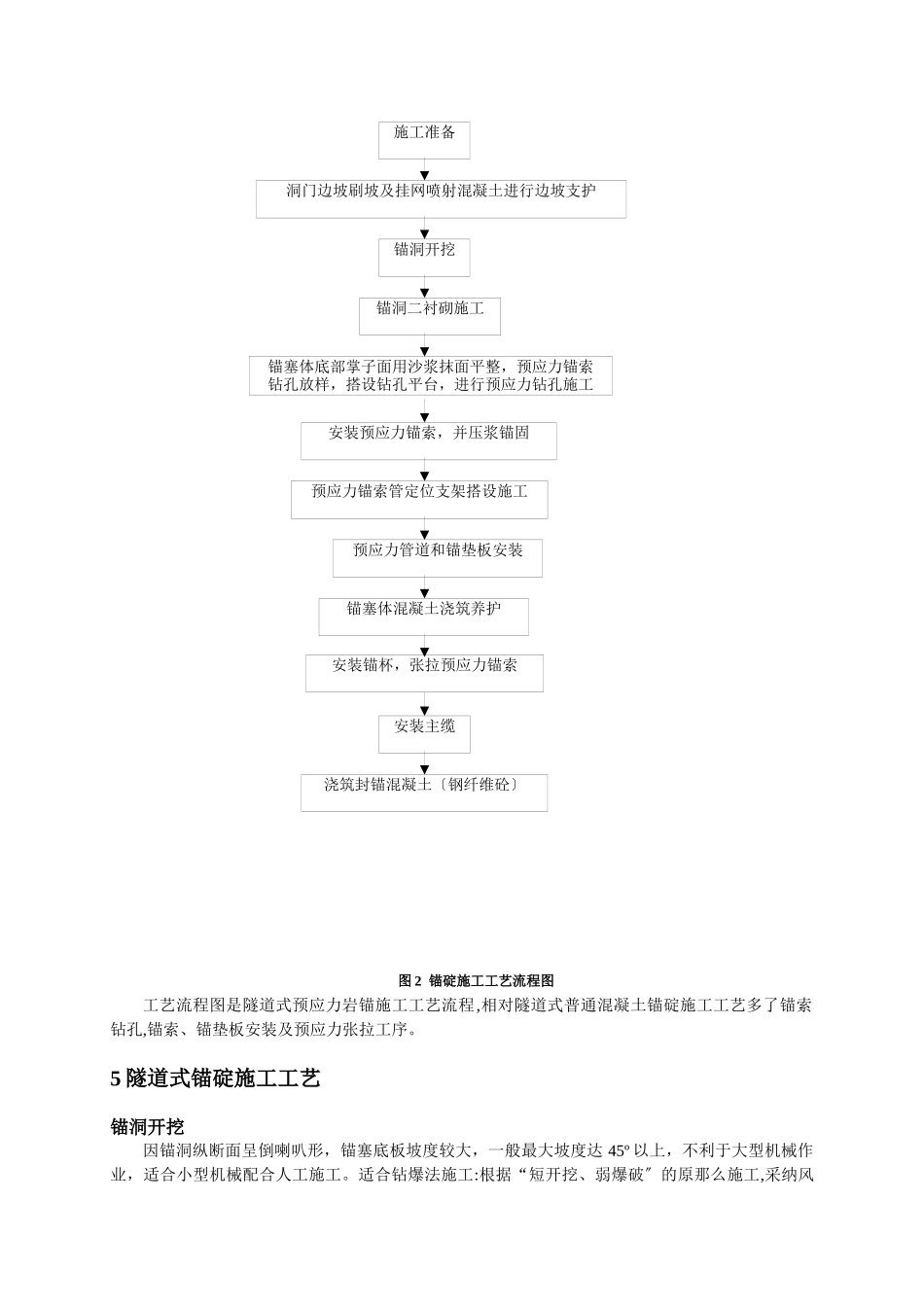

隧道式锚碇系统施工工艺1 前言悬索桥主缆锚碇有重力式和隧道式两种形式，其中隧道式锚碇可细分为隧道式预应力岩锚锚碇和隧道式普通混凝土锚碇。隧道式普通混凝土锚碇在前期是我国山区悬索桥的主缆主要锚碇结构，隧道式预应力岩锚作为悬索桥主缆锚碇在我国西藏角笼坝大桥首次采纳，由于其改善了锚碇混凝土的受力情况，减少了圬工量，降低了造价等优点，将成为隧道式锚碇的主流。本文重点在隧道式预应力岩锚锚碇。 2 适用范围悬索桥主缆隧道式锚碇作为悬索桥主缆的主要受力结构，通过锚碇自重和锚碇隧道围岩共同承当主缆强大的锚固力，其地形地貌适于隧道的设计和施工，故隧道式锚碇一般适用于山区，又因隧道纵断面形式为喇叭形变截面形式，隧道口断面较小，锚塞体断面很大，要求岩体整体稳定性好，在施工过程中不易坍塌的地质条件采纳。如采纳隧道式预应力岩锚锚碇，因预应力可分担一局部锚固力，锚塞体相对要小一些，适用范围也就要大一些。3 锚碇结构及作用3.1 洞室结构锚碇主要作用是平衡主缆拉力，主缆由锚碇锚固，锚碇由洞室围岩与锚塞体摩擦力、自重和预应力来锚固。一般洞室结构为倾斜的倒喇叭形，如图 1〔图例为西藏角笼坝大桥主缆隧道式预应力岩锚洞室结构〕所示。3.2 锚塞体锚塞体是隧道式式锚碇锚块,锚塞体为变截面楔形体，锚塞体尾部设置预应力岩锚，以便将主缆拉力传入岩体，增加结构的平安度及 防止锚塞混凝土的开裂。 图 1 隧道式锚碇构造示意图3.3 散索鞍基座散索鞍主要功能是改变主缆索股的方向，把主缆索股在水平和竖直方向分散开来，然后把这些索股引入各自的锚固位置。4 锚碇施工工艺流程图〔见图 2〕施工准备洞门边坡刷坡及挂网喷射混凝土进行边坡支护锚洞开挖锚洞二衬砌施工锚塞体底部掌子面用沙浆抹面平整，预应力锚索钻孔放样，搭设钻孔平台，进行预应力钻孔施工预应力锚索管定位支架搭设施工锚塞体混凝土浇筑养护安装锚杯，张拉预应力锚索安装预应力锚索，并压浆锚固预应力管道和锚垫板安装安装主缆浇筑封锚混凝土〔钢纤维砼〕图 2 锚碇施工工艺流程图工艺流程图是隧道式预应力岩锚施工工艺流程,相对隧道式普通混凝土锚碇施工工艺多了锚索钻孔,锚索、锚垫板安装及预应力张拉工序。5 隧道式锚碇施工工艺锚洞开挖因锚洞纵断面呈倒喇叭形，锚塞底板坡度较大，一般最大坡度达 45º 以上，不利于大型机械作业，适合小型机械配合人工施工。适合钻爆法施工:根据“短开挖、弱爆破〞的原那么施工,采纳风钻打眼，...
