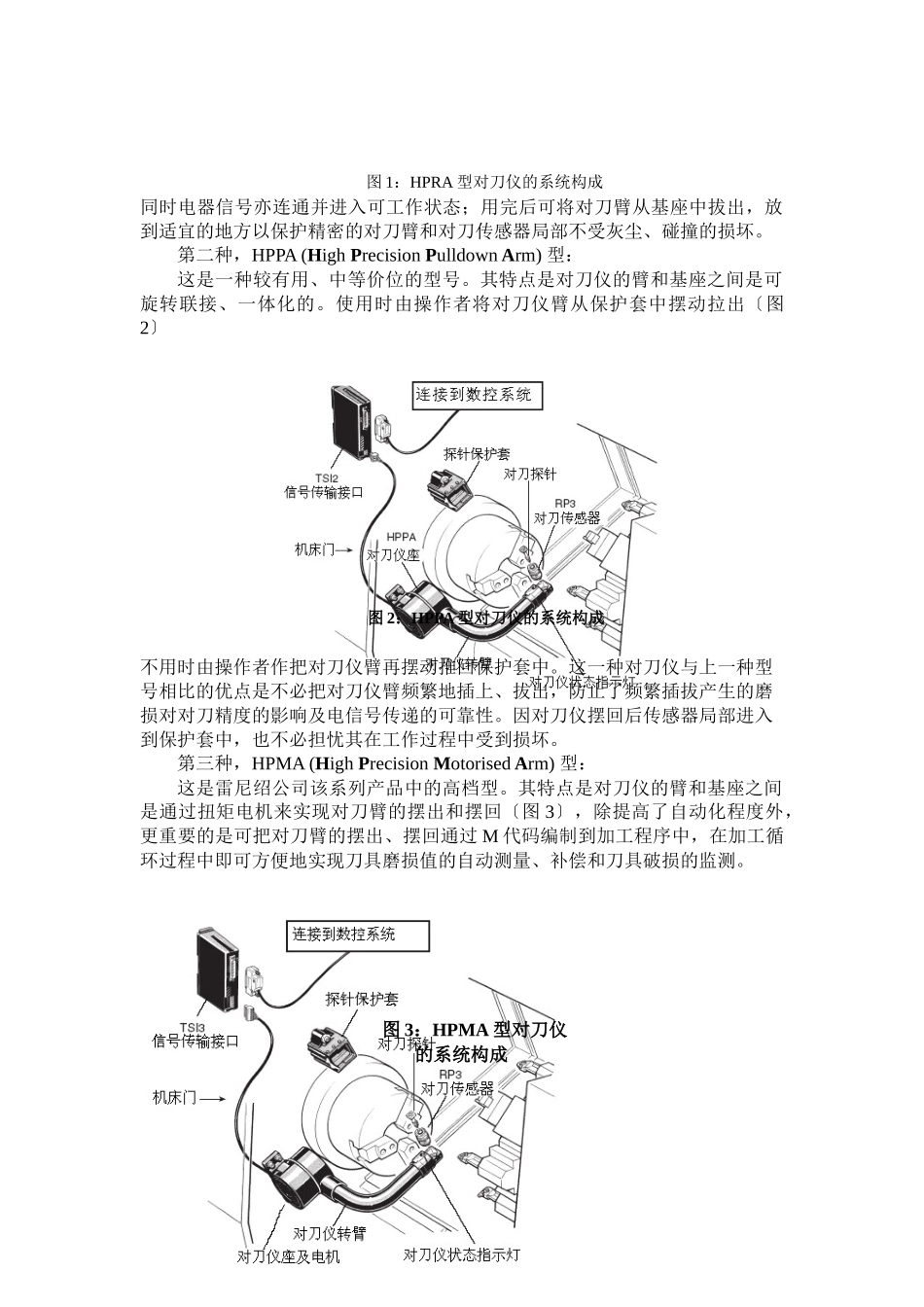

英国“雷尼绍〞〔RENISHAW〕车床对刀仪的用途及原理济南一机床集团 李 军摘要：文中着重介绍了英国“雷尼绍〞公司数控车床用对刀仪的种类、用途以及简要的工作原理，同时也简要介绍了在数控车床上采纳对刀仪对提高加工精度及加工效率的意义。 关键词：对刀仪 种类及用途 工作原理作为机械加工业中用量最大的数控车床，近些年来随国内经济的高速开展已迅速得到普及。今日，一个企业内拥有几十台甚至上百台数控车床早已不是什么稀罕事了。但众所周知，使用数控车床的目地是提高工件的加工质量和效率。可是使用过数控车床的人都知道，在一个工件的加工过程中，工件的装卸、刀具的调整等辅助时间占用了加工周期中相当大的比例，其中的刀具调整更是既麻烦、又费劲。统计资料证明，实现一个工件的加工，纯机动时间大约要占总时间的55%，装、夹和对刀等辅助时间却占到 45%，这实在不是一个小数。老话讲磨刀不误砍柴工，但在现代社会中，时间就是金钱，效率就是生命。要多砍柴就必须向磨刀要效益，对时间进行分秒必争。那么，在提高对刀效率方面我们还有什么好方法吗？实践证明，通过在数控车床上增设对刀仪装置即是一种向“磨刀〞要时间的好方法。以下，结合英国雷尼绍公司的对刀仪装置，谈谈它在构成、用途及简要工作原理等方面的知识：1、雷尼绍公司有哪几种对刀仪装置？目前在雷尼绍车床对刀仪系列产品中共有三种型号,其对刀的原理是一样的，只是按结构的复杂程度和操作的自动化水平分为低、中、高三档型号。第一种，HPRA (High Precision Removable Arm) 型：这是一种结构较简单、价位低的型号，其特点是对刀仪的臂和基座之间是可别离的，使用时通过插拔机构把对刀仪臂安装至对刀仪基座上〔图 1〕图 1：HPRA 型对刀仪的系统构成同时电器信号亦连通并进入可工作状态；用完后可将对刀臂从基座中拔出，放到适宜的地方以保护精密的对刀臂和对刀传感器局部不受灰尘、碰撞的损坏。第二种，HPPA (High Precision Pulldown Arm) 型：这是一种较有用、中等价位的型号。其特点是对刀仪的臂和基座之间是可旋转联接、一体化的。使用时由操作者将对刀仪臂从保护套中摆动拉出〔图2〕图 2：HPPA 型对刀仪的系统构成不用时由操作者作把对刀仪臂再摆动推回保护套中。这一种对刀仪与上一种型号相比的优点是不必把对刀仪臂频繁地插上、拔出，防止了频繁插拔产生的磨损对对刀精度的影响及电信号传递的可靠性。因对刀仪摆回后传感器局部进入到保护套中...
