项目外脚手架施工组织设计

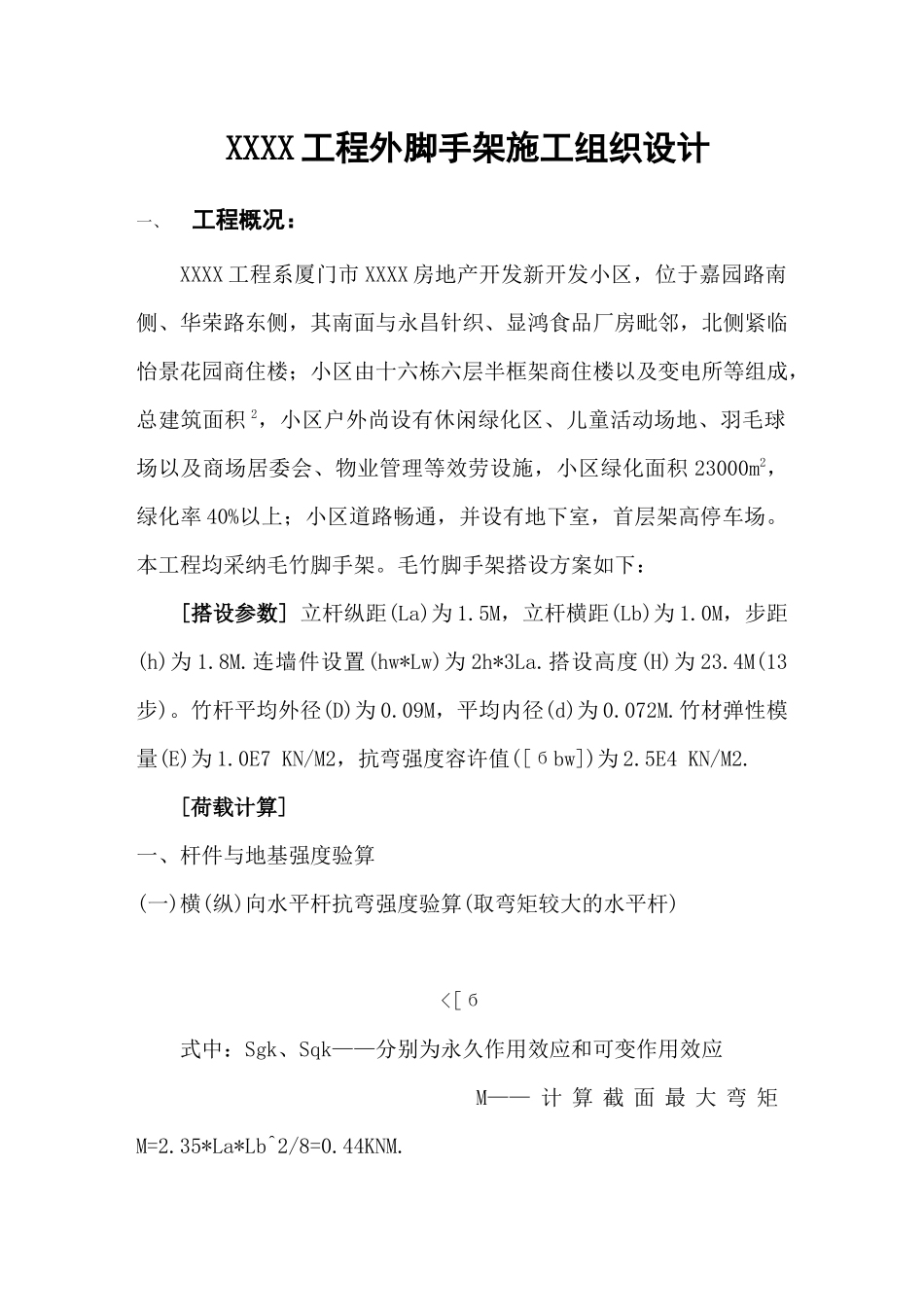

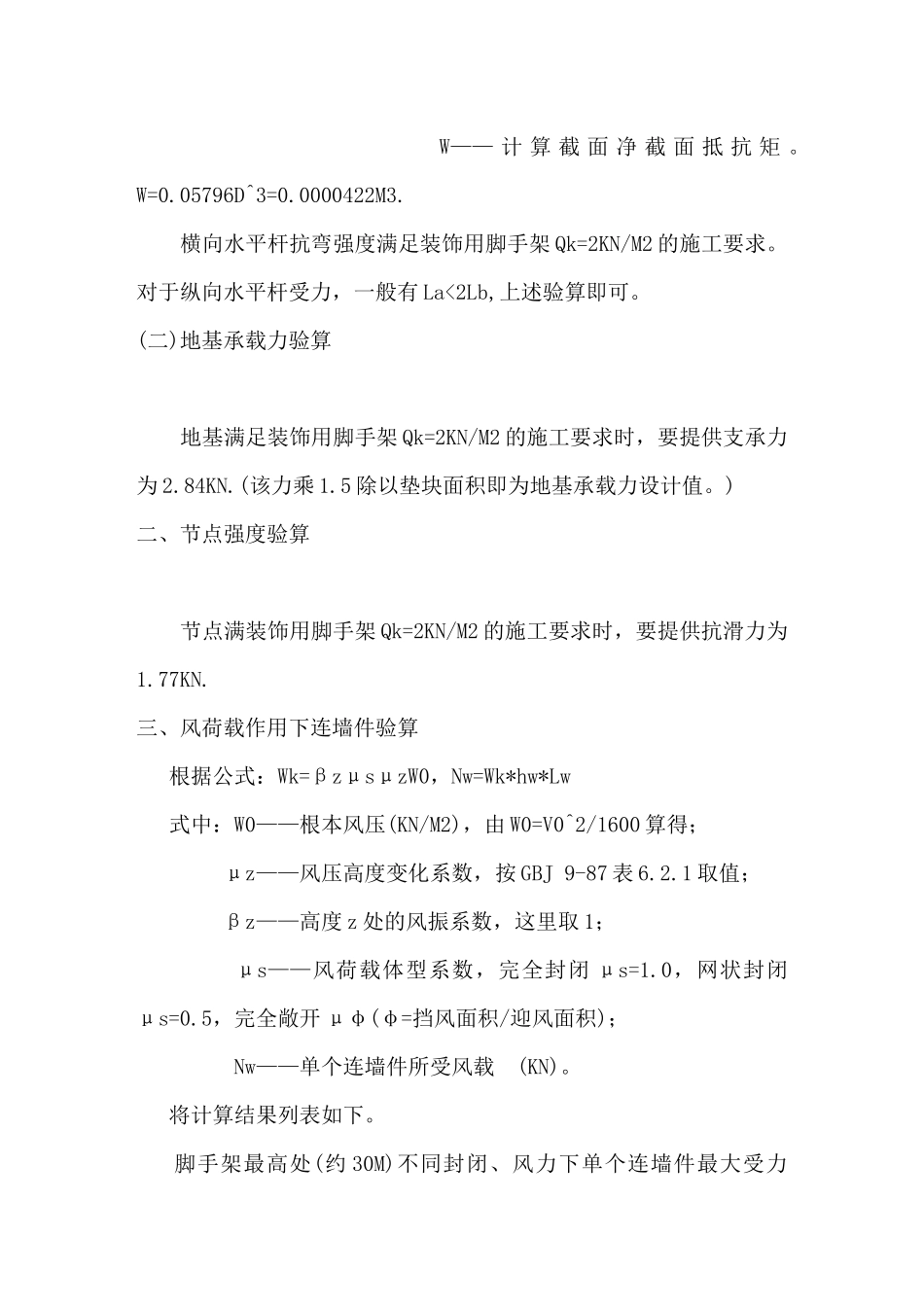

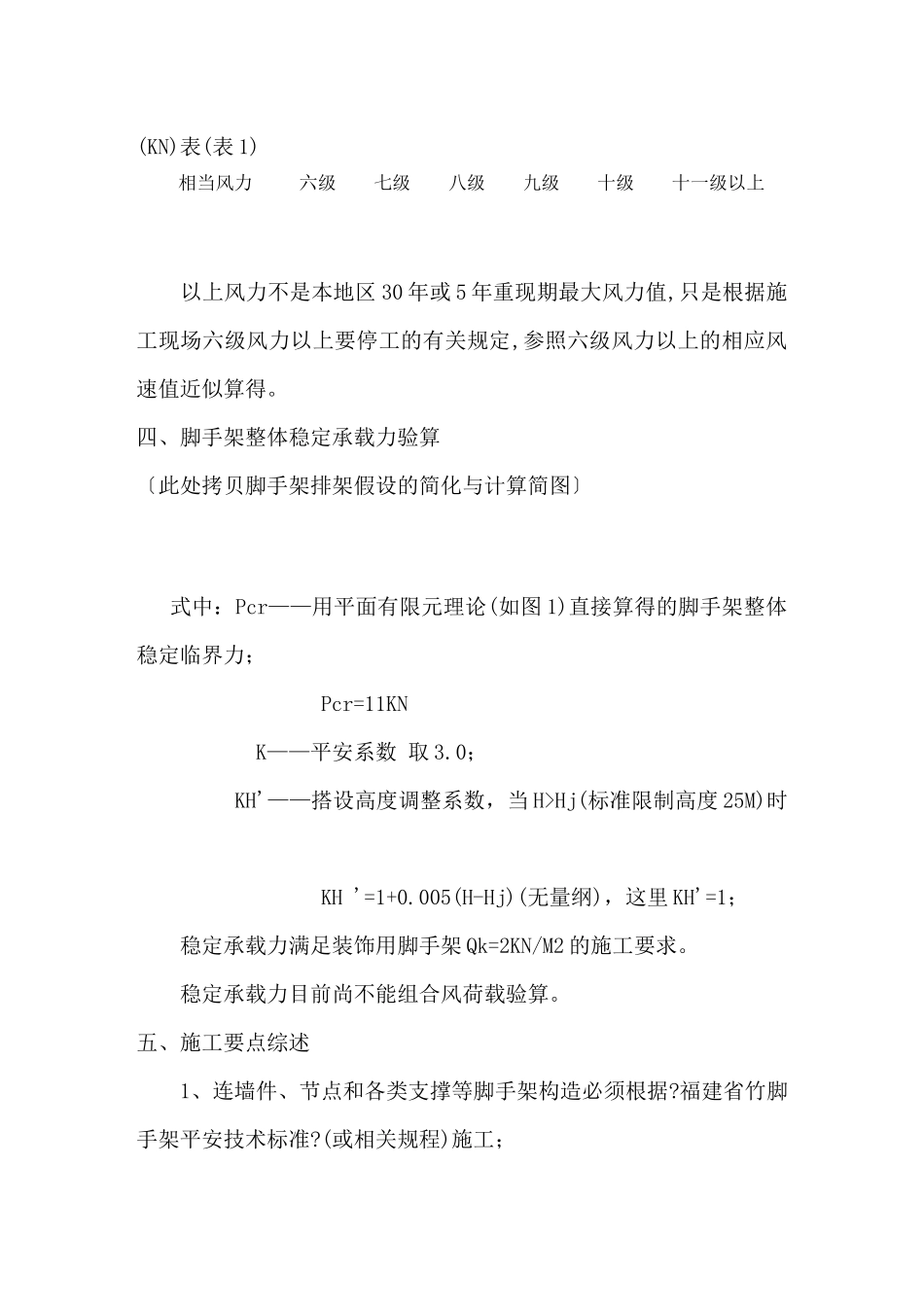

XXXX 工程外脚手架施工组织设计一、工程概况：XXXX 工程系厦门市 XXXX 房地产开发新开发小区，位于嘉园路南侧、华荣路东侧，其南面与永昌针织、显鸿食品厂房毗邻，北侧紧临怡景花园商住楼；小区由十六栋六层半框架商住楼以及变电所等组成，总建筑面积 2，小区户外尚设有休闲绿化区、儿童活动场地、羽毛球场以及商场居委会、物业管理等效劳设施，小区绿化面积 23000m2，绿化率 40%以上；小区道路畅通，并设有地下室，首层架高停车场。本工程均采纳毛竹脚手架。毛竹脚手架搭设方案如下： [搭设参数] 立杆纵距(La)为 1.5M，立杆横距(Lb)为 1.0M，步距(h)为 1.8M.连墙件设置(hw*Lw)为 2h*3La.搭设高度(H)为 23.4M(13步)。竹杆平均外径(D)为 0.09M，平均内径(d)为 0.072M.竹材弹性模量(E)为 1.0E7 KN/M2，抗弯强度容许值([бbw])为 2.5E4 KN/M2.[荷载计算]一、杆件与地基强度验算(一)横(纵)向水平杆抗弯强度验算(取弯矩较大的水平杆) <[б 式中：Sgk、Sqk——分别为永久作用效应和可变作用效应 M—— 计 算 截 面 最 大 弯 矩M=2.35*La*Lb^2/8=0.44KNM. W—— 计 算 截 面 净 截 面 抵 抗 矩 。W=0.05796D^3=0.0000422M3. 横向水平杆抗弯强度满足装饰用脚手架 Qk=2KN/M2 的施工要求。对于纵向水平杆受力，一般有 La<2Lb,上述验算即可。(二)地基承载力验算 地基满足装饰用脚手架 Qk=2KN/M2 的施工要求时，要提供支承力为 2.84KN.(该力乘 1.5 除以垫块面积即为地基承载力设计值。)二、节点强度验算 节点满装饰用脚手架 Qk=2KN/M2 的施工要求时，要提供抗滑力为1.77KN.三、风荷载作用下连墙件验算 根据公式：Wk=βzμsμzW0，Nw=Wk*hw*Lw 式中：W0——根本风压(KN/M2)，由 W0=V0^2/1600 算得； μz——风压高度变化系数，按 GBJ 9-87 表 6.2.1 取值； βz——高度 z 处的风振系数，这里取 1； μs——风荷载体型系数，完全封闭 μs=1.0，网状封闭μs=0.5，完全敞开 μφ(φ=挡风面积/迎风面积)； Nw——单个连墙件所受风载 (KN)。 将计算结果列表如下。 脚手架最高处(约 30M)不同封闭、风力下单个连墙件最大受力(KN)表(表 1) 相当风力 六级 七级 八级 九级 十级 十一级以上 以上风力不是本地区 30 年或 5 年重现期最大风力值,只是根据施工现场六级风力以上要停工的有关规定,参照六级风力以上的相应风速值近似算得。四、脚手架整体稳定承载力验算〔此处拷贝脚...
