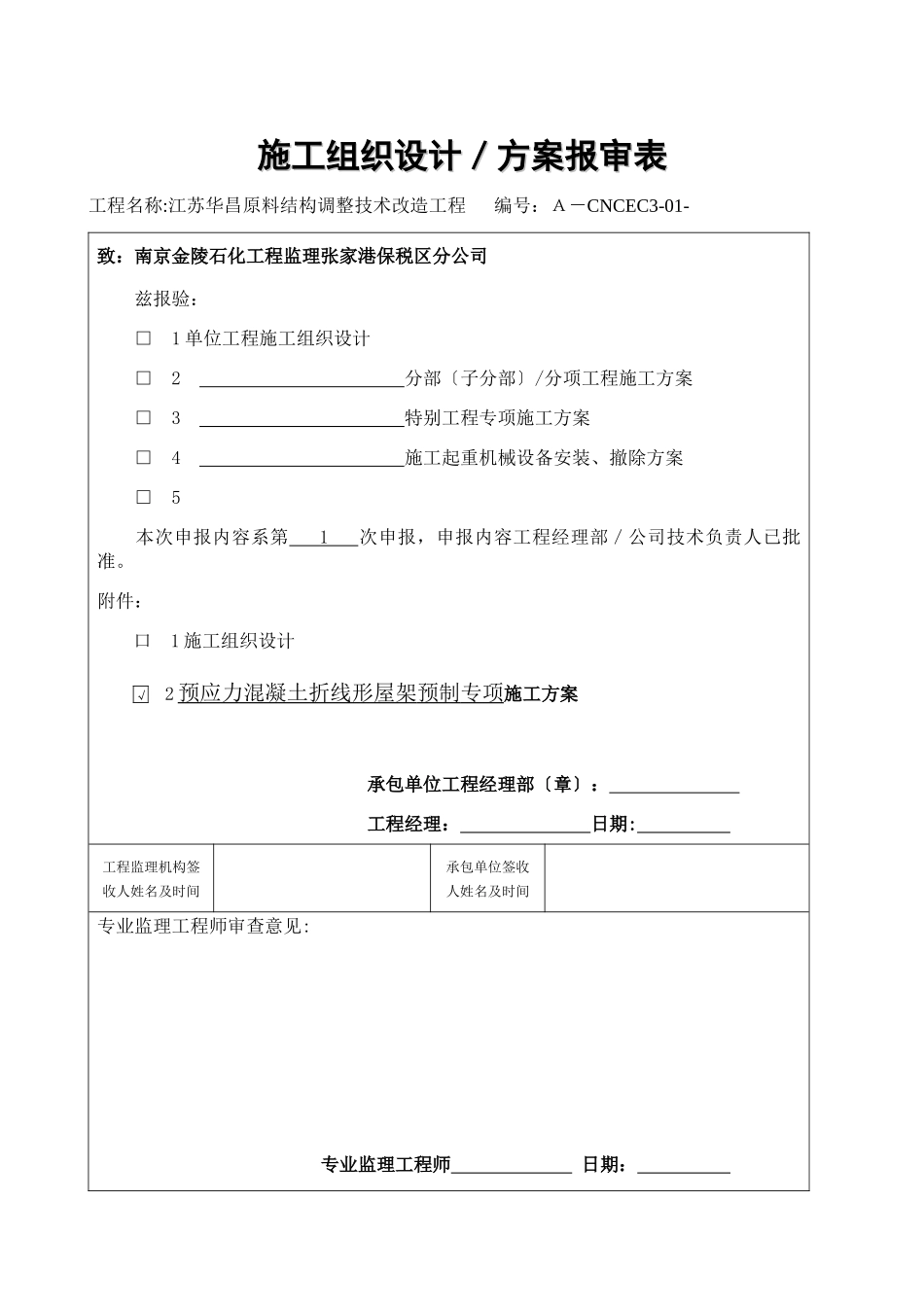

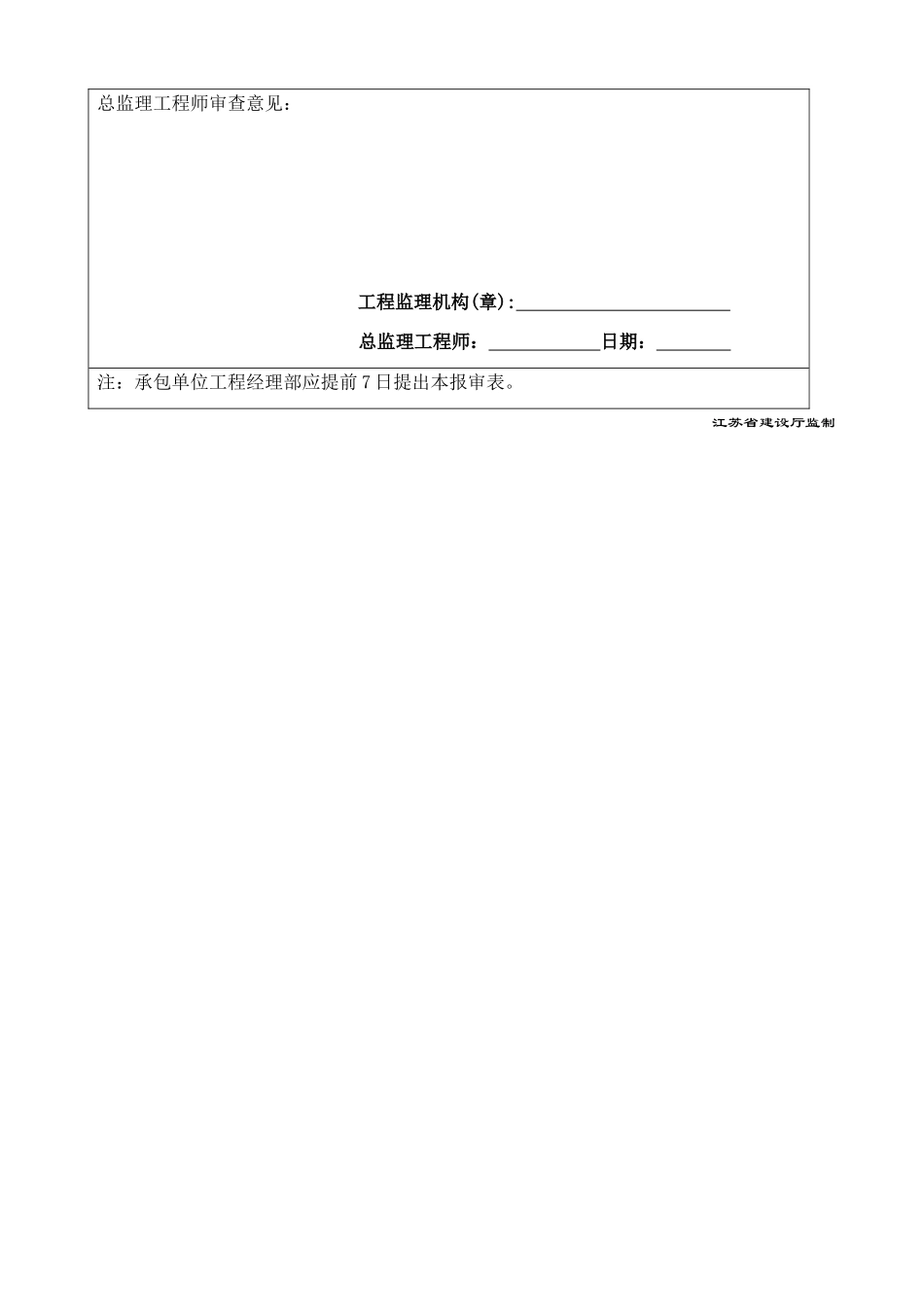

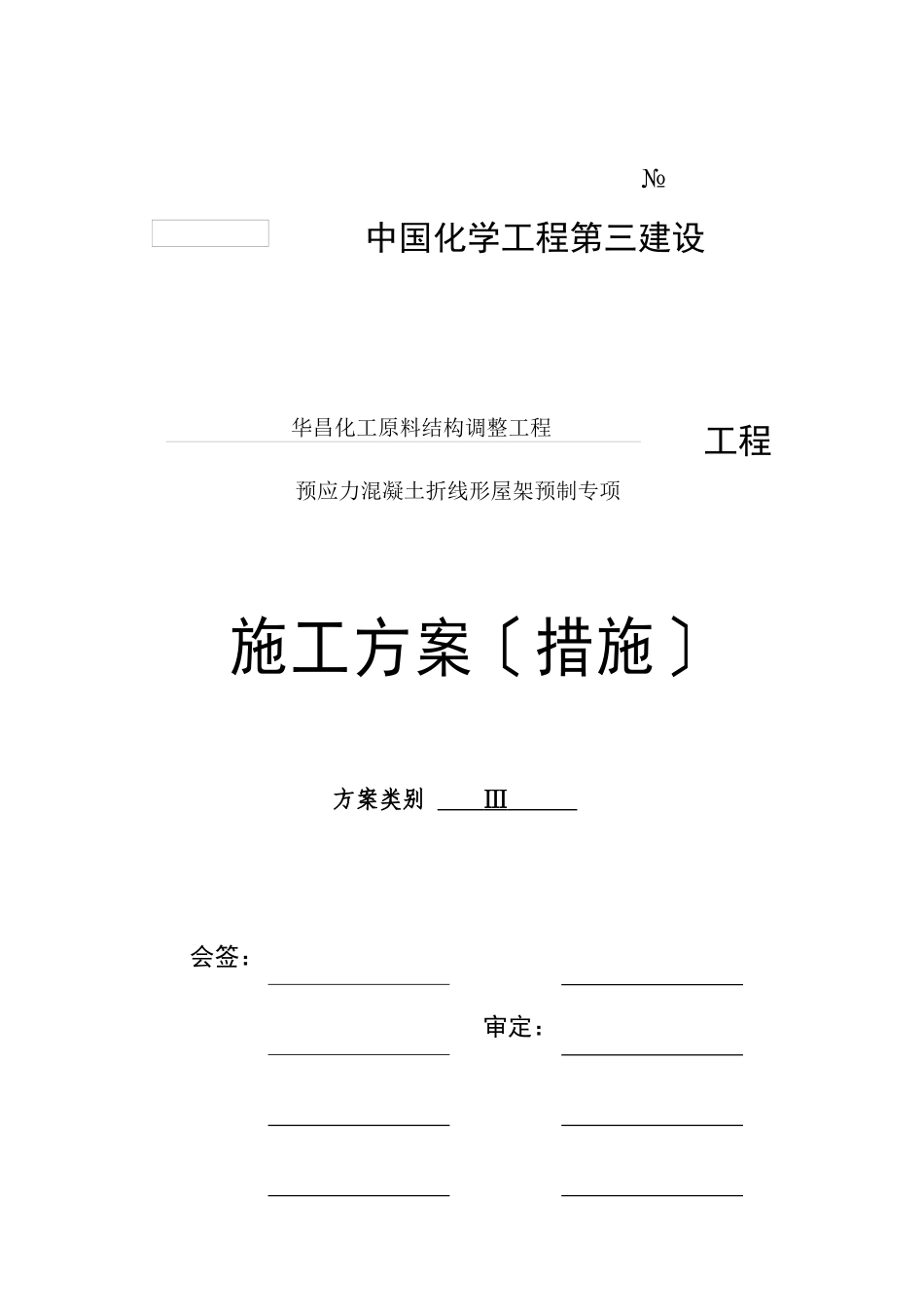

施工组织设计／方案报审表施工组织设计／方案报审表工程名称:江苏华昌原料结构调整技术改造工程 编号：Ａ－CNCEC3-01- 致：南京金陵石化工程监理张家港保税区分公司 兹报验： □ 1 单位工程施工组织设计 □ 2 分部〔子分部〕/分项工程施工方案 □ 3 特别工程专项施工方案□ 4 施工起重机械设备安装、撤除方案□ 5 本次申报内容系第 1 次申报，申报内容工程经理部／公司技术负责人已批准。附件：口 1 施工组织设计√ 2 预应力混凝土折线形屋架 预制 专项 施工方案 承包单位工程经理部〔章〕： 工程经理： 日期: 工程监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师 日期： 总监理工程师审查意见： 工程监理机构(章): 总监理工程师： 日期： 注：承包单位工程经理部应提前 7 日提出本报审表。 江苏省建设厅监制 中国化学工程第三建设 华昌化工原料结构调整工程 工程 预应力混凝土折线形屋架预制专项施工方案〔措施〕方案类别 Ⅲ 会签：审定：№中化三建南通分公司〔张家港〕 华昌化工工程经理部 2024 年 12 月 16 日目 录1. 工程概况…………………………………………………………12. 编制依据…………………………………………………………13. 施工程序…………………………………………………………24. 施工方法及技术措施……………………………………………25. 预应力张拉灌浆工………………………………………………66 施工方案周期、机具和人员配备………………………………107. 施工质量保证措施………………………………………………118. 施工平安技术措施………………………………………………159. 应急救援预案……………………………………………………231、 工程概况江苏华昌化工股份原料结构调整技术改造工程气化工段煤浆制备工程～/～轴屋盖系统设计为预应力混凝土折线型屋架，采纳?预应力砼折线形屋架?04G415-1 图集， YWJ30-2Da 共计 9 榀，下弦砼断面为 240×220mm,每榀梁配筋均为 2 束 4фs钢绞线。每束张拉力为 690KN。现场预制屋架，屋架预应力采纳现场张拉、灌浆。钢绞线下料、编束、捆卷成束运到现场的施工方法。锚具按图集采纳夹片群锚，YM15-4 型锚具。混凝土到达 100%设计强度张拉预应力束。构件预留孔采纳内径 ø55 金属波纹管留设。两端头 M9a 埋件大孔 ø71 需金加工，尺寸准确，按图集孔道...
