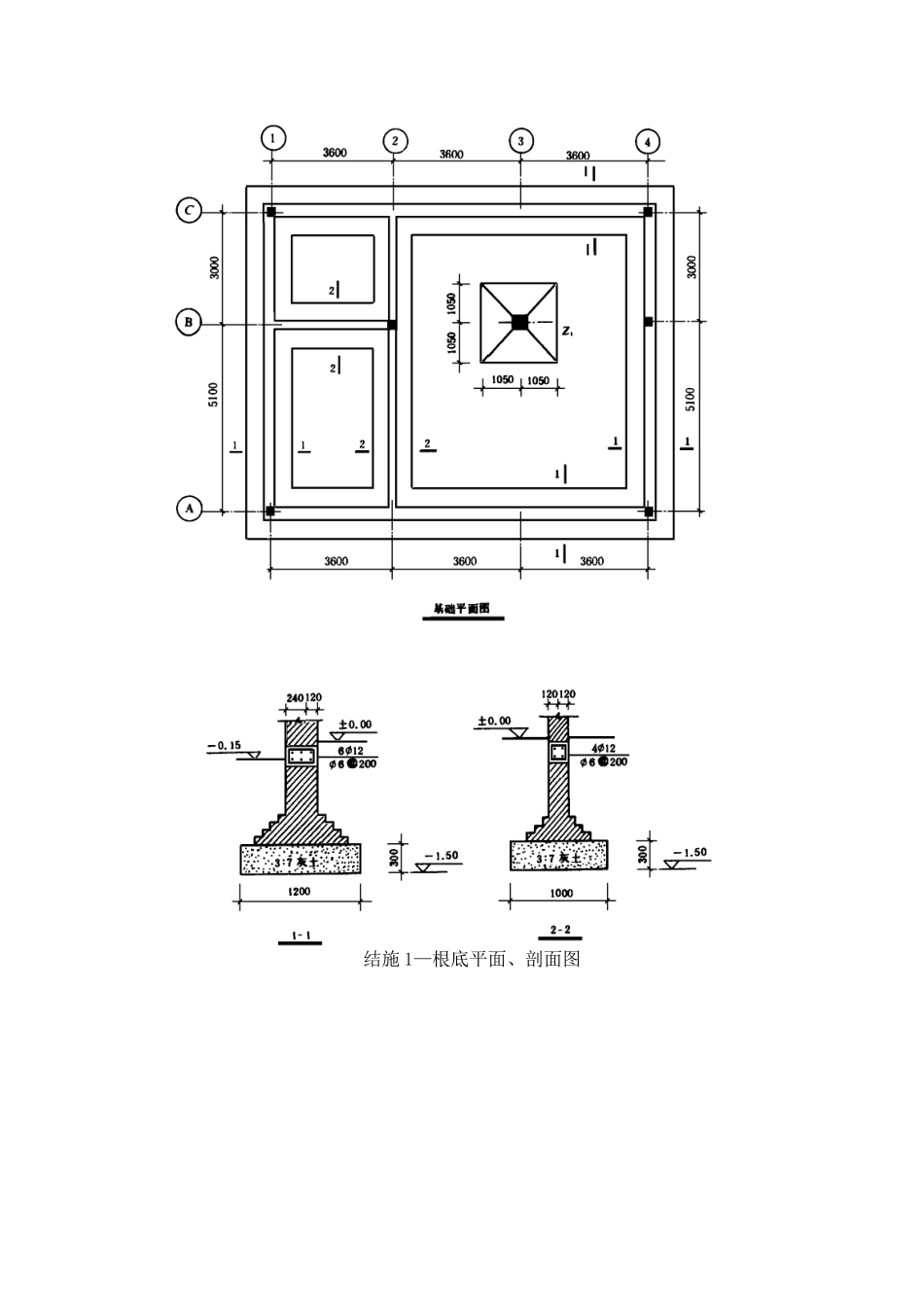

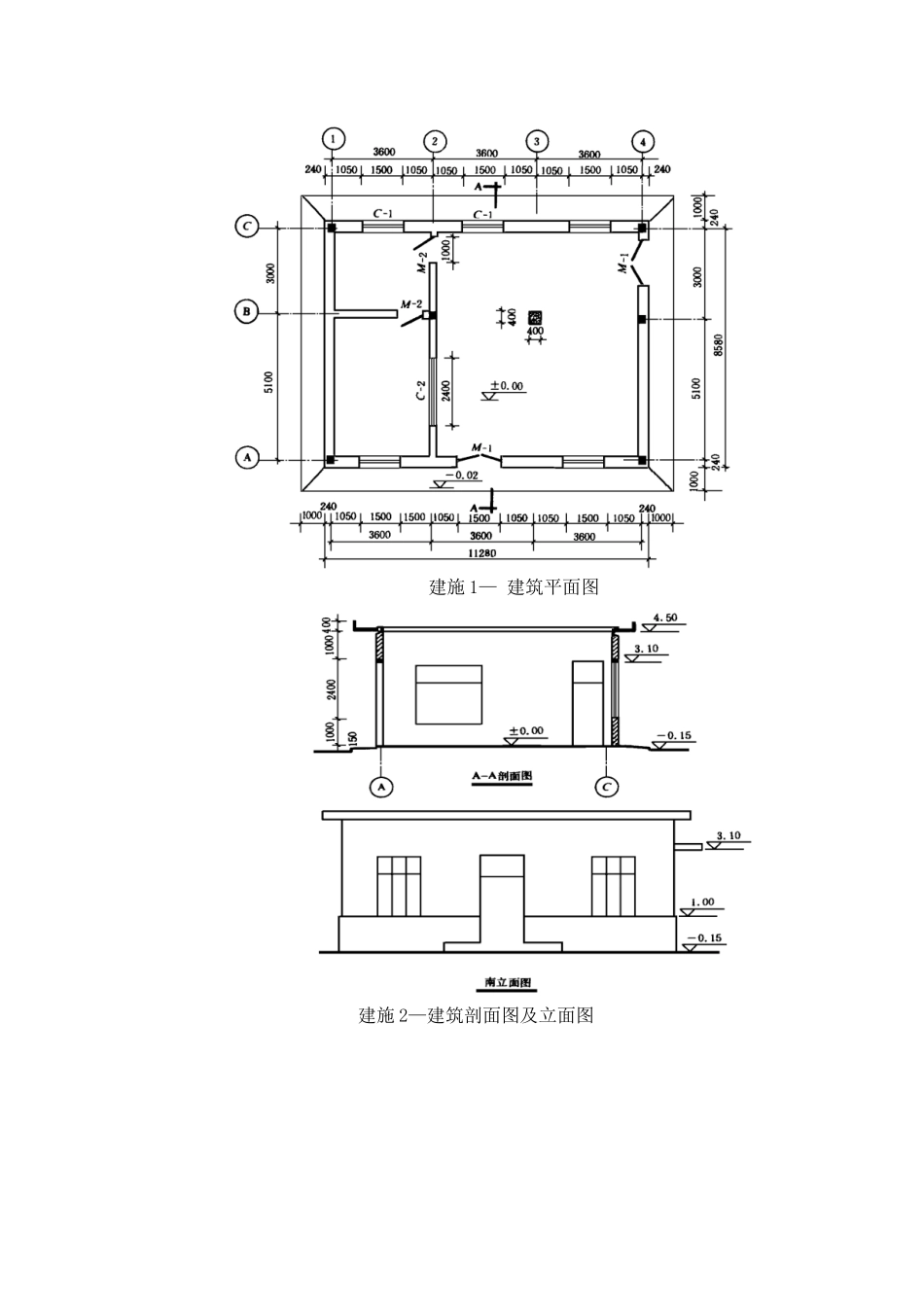

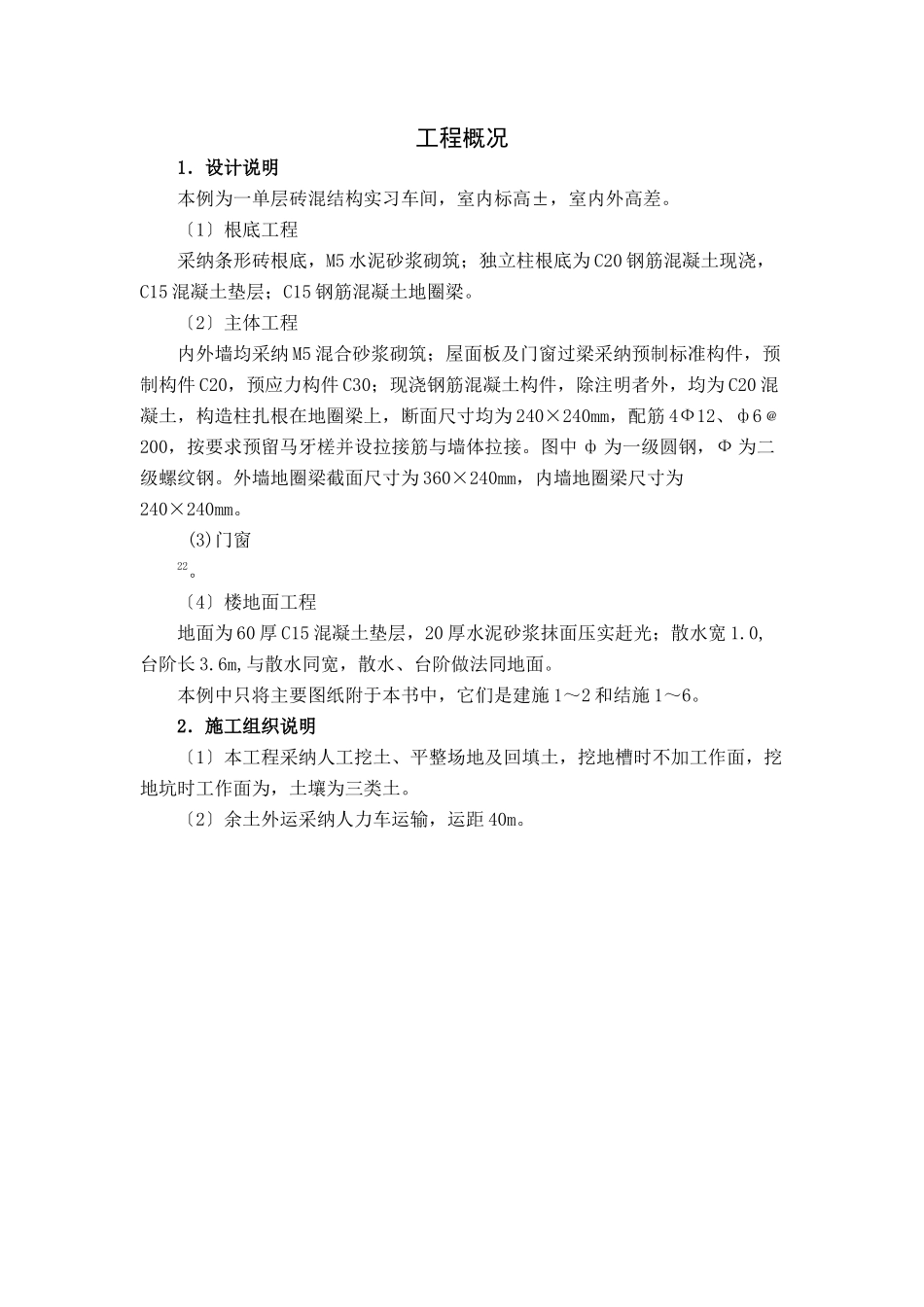

工程概况1．设计说明本例为一单层砖混结构实习车间，室内标高±，室内外高差。〔1〕根底工程采纳条形砖根底，M5 水泥砂浆砌筑；独立柱根底为 C20 钢筋混凝土现浇，C15 混凝土垫层；C15 钢筋混凝土地圈梁。〔2〕主体工程内外墙均采纳 M5 混合砂浆砌筑；屋面板及门窗过梁采纳预制标准构件，预制构件 C20，预应力构件 C30；现浇钢筋混凝土构件，除注明者外，均为 C20 混凝土，构造柱扎根在地圈梁上，断面尺寸均为 240×240mm，配筋 4Ф12、ф6﹫200，按要求预留马牙槎并设拉接筋与墙体拉接。图中 ф 为一级圆钢，Ф 为二级螺纹钢。外墙地圈梁截面尺寸为 360×240mm，内墙地圈梁尺寸为240×240mm。(3)门窗22。〔4〕楼地面工程地面为 60 厚 C15 混凝土垫层，20 厚水泥砂浆抹面压实赶光；散水宽 1.0,台阶长 3.6m,与散水同宽，散水、台阶做法同地面。本例中只将主要图纸附于本书中，它们是建施 1～2 和结施 1～6。2．施工组织说明〔1〕本工程采纳人工挖土、平整场地及回填土，挖地槽时不加工作面，挖地坑时工作面为，土壤为三类土。〔2〕余土外运采纳人力车运输，运距 40m。 建施 1— 建筑平面图 建施 2—建筑剖面图及立面图 结施 1—根底平面、剖面图 结施 2—屋顶结构平面布置图 结施 3—独立柱配筋图 结施 4— L1、L2配筋祥图结施 5—圈梁平面布置及配筋图结施 6—雨蓬大样图附表：人工、材料指定单价表序号材料名称、规格、型号单位单价〔元〕备注1综合工日〔土建〕工日55乙购2一级圆钢筋〔φ6-12〕t4620乙购3螺纹二级钢筋 φ12 以上t5080乙购4C15 商品砼m3300乙购5C20 商品砼m3330乙购6C25 商品砼m3360乙购5机制红砖(240×115×25)千块340乙购6普通硅酸盐水泥t315乙购价目表定额可参考?山东省建筑工程消耗量定额淄博市价目表?2 施工图预算编制本工程施工图预算由以下内容组成：1．工程预算书封面2．工程预算费用汇总表3．工程量计算表4．工程预算分析表工 程 预 算 书工程名称 实习车间 结构形式 砖混结构 层数 一层 建筑面积 m2 工程造价 元 其中：土建 元预 算： 施工单位：___________ 建筑公司 年 月 日工程预算费用汇总表单位工程名称：单层实习车间序号费用名称计算方法费率金额1一、直接费(一)+(二)2〔一〕直接工程费(1)+(2)+(3)3(1)人工费4(2)材料费5(3)机械费6〔二〕措施费(1)+(2)+(3)+(4)71)夜间施工费(一) ×0.7%0.70%82)二次搬运费(一) ×0.6%0.60%93)冬雨季...
