风机接地施工方案

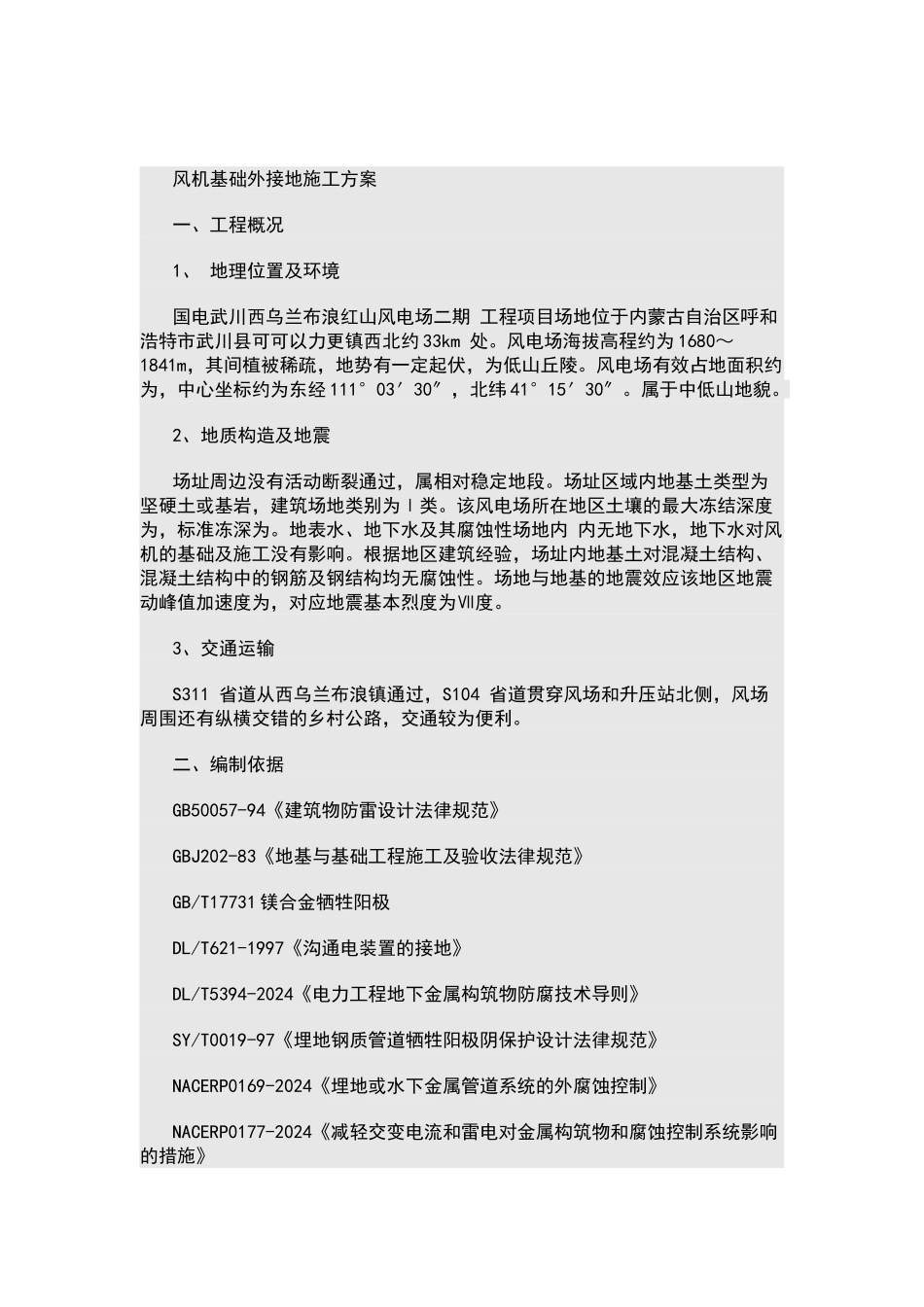

风机基础外接地施工方案一、工程概况1、 地理位置及环境国电武川西乌兰布浪红山风电场二期 工程项目场地位于内蒙古自治区呼和浩特市武川县可可以力更镇西北约 33km 处。风电场海拔高程约为 1680～1841m，其间植被稀疏，地势有一定起伏，为低山丘陵。风电场有效占地面积约为，中心坐标约为东经 111°03′30″，北纬 41°15′30″。属于中低山地貌。2、地质构造及地震场址周边没有活动断裂通过，属相对稳定地段。场址区域内地基土类型为坚硬土或基岩，建筑场地类别为Ⅰ类。该风电场所在地区土壤的最大冻结深度为，标准冻深为。地表水、地下水及其腐蚀性场地内 内无地下水，地下水对风机的基础及施工没有影响。根据地区建筑经验，场址内地基土对混凝土结构、混凝土结构中的钢筋及钢结构均无腐蚀性。场地与地基的地震效应该地区地震动峰值加速度为，对应地震基本烈度为Ⅶ度。3、交通运输S311 省道从西乌兰布浪镇通过，S104 省道贯穿风场和升压站北侧，风场周围还有纵横交错的乡村公路，交通较为便利。二、编制依据GB50057-94《建筑物防雷设计法律规范》GBJ202-83《地基与基础工程施工及验收法律规范》GB/T17731 镁合金牺牲阳极DL/T621-1997《沟通电装置的接地》DL/T5394-2024《电力工程地下金属构筑物防腐技术导则》SY/T0019-97《埋地钢质管道牺牲阳极阴保护设计法律规范》NACERP0169-2024《埋地或水下金属管道系统的外腐蚀控制》NACERP0177-2024《减轻交变电流和雷电对金属构筑物和腐蚀控制系统影响的措施》《国电武川红山风电一期外接地变更设计单》三、施工准备（1）进入施工现场前必须要求施工管理人员和施工人员熟悉安装作业指导书，严格掌握施工中各环节和工序的施工标准和施工中的技术要求。（2）施工前的设备准备和施工中的设备使用；进入施工现场前仔细进行设备和工具的检查和检修，杜绝施工中发生机械事故。对于施工中使用的设备要有具用设备使用资质的专业人员进行操作和使用，严禁无证的人员操作和使用设备。（3）施工前的材料准备；施工前要和对工程中使用的材料进行检验和检查，施工中使用的材料否符合工程的设计要求，材料的资料是否齐全。坚决杜绝不符合设要求的材料进入施工现场。对于需要进行现场配置的材料必须严格的规定按比例进行配合。该工程中使用的电解质接地包的物质配合比为：钙基彭润土 50%，硫酸钠 30%，硫酸镁 20%。每支电解包用电解质 50 公斤，5 公斤镁牺牲阳极一只。电解包在进入施工现场前必须按规...
