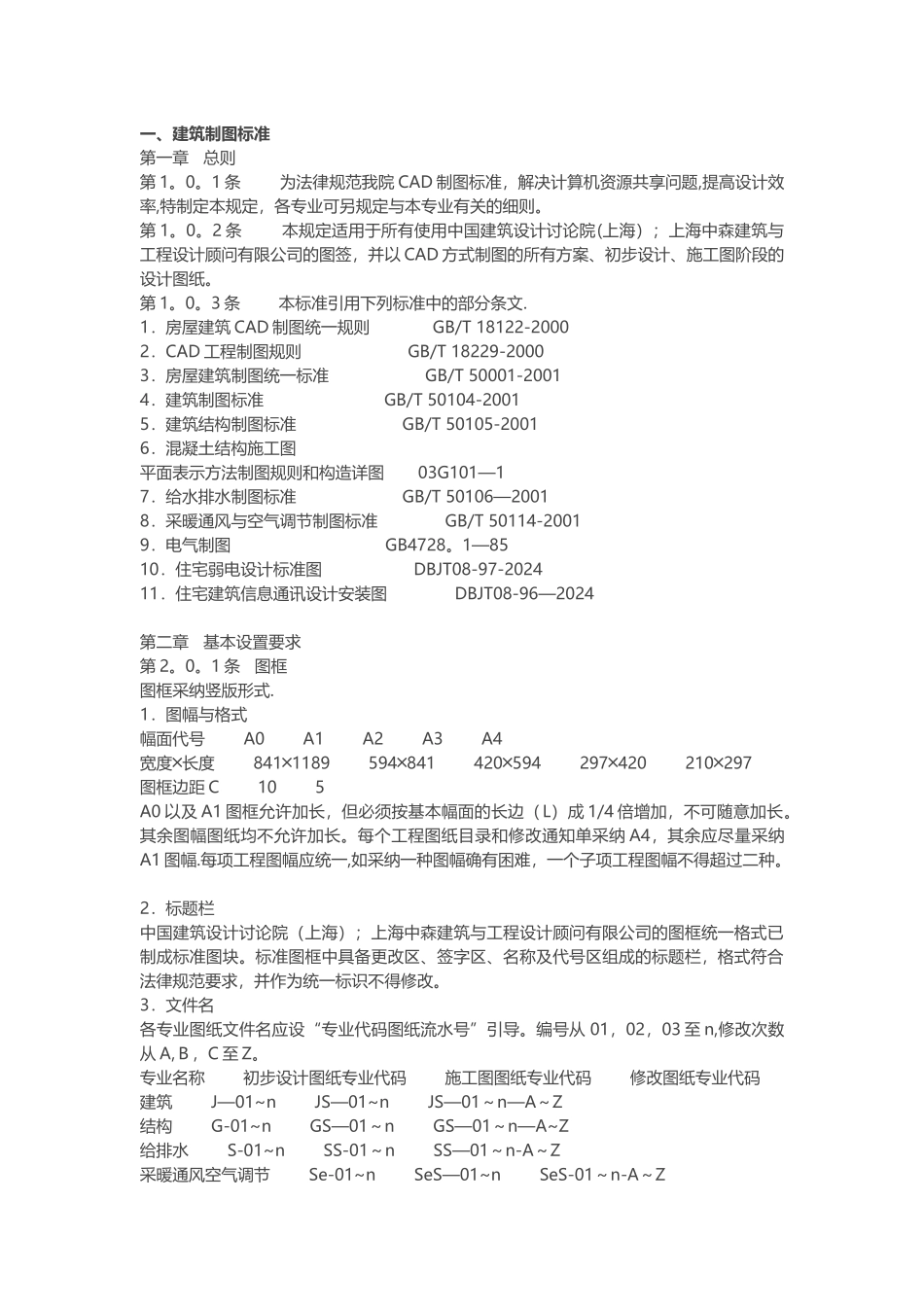

一建筑制图标准

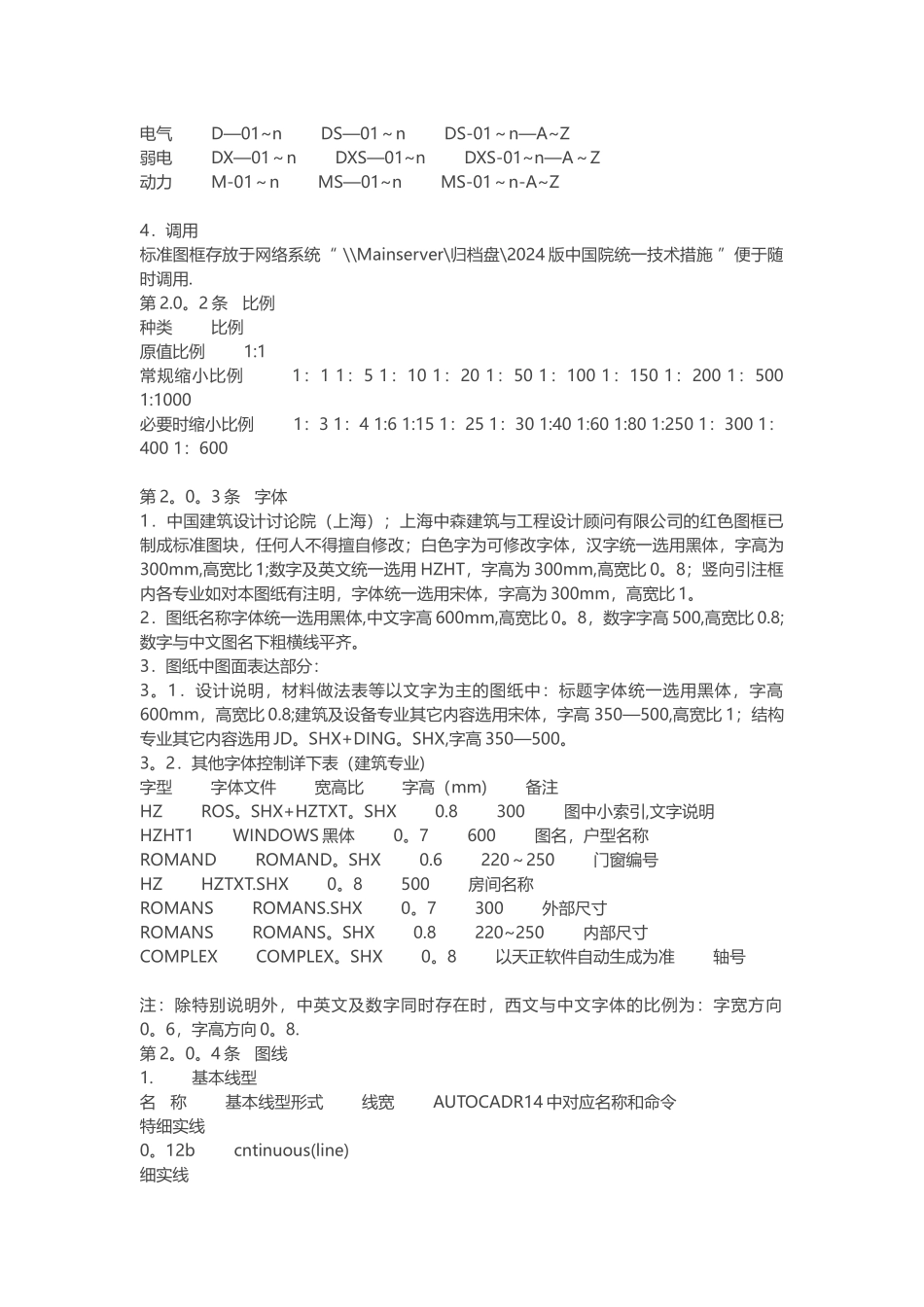

一、建筑制图标准第一章 总则第 1。0。1 条 为法律规范我院 CAD 制图标准，解决计算机资源共享问题,提高设计效率,特制定本规定，各专业可另规定与本专业有关的细则。 第 1。0。2 条 本规定适用于所有使用中国建筑设计讨论院(上海）；上海中森建筑与工程设计顾问有限公司的图签，并以 CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。第 1。0。3 条 本标准引用下列标准中的部分条文.1．房屋建筑 CAD 制图统一规则 GB/T 18122-20002．CAD 工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图 平面表示方法制图规则和构造详图 03G101—1 7．给水排水制图标准 GB/T 50106—20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728。1—8510．住宅弱电设计标准图 DBJT08-97-202411．住宅建筑信息通讯设计安装图 DBJT08-96—2024第二章 基本设置要求第 2。0。1 条 图框图框采纳竖版形式. 1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距 C 10 5A0 以及 A1 图框允许加长，但必须按基本幅面的长边（L）成 1/4 倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采纳 A4，其余应尽量采纳A1 图幅.每项工程图幅应统一,如采纳一种图幅确有困难，一个子项工程图幅不得超过二种。2．标题栏中国建筑设计讨论院（上海）；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合法律规范要求，并作为统一标识不得修改。3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。编号从 01，02，03 至 n,修改次数从 A,Ｂ，C 至 Z。 专业名称 初步设计图纸专业代码 施工图图纸专业代码 修改图纸专业代码建筑 J—01~n JS—01~n JS—01～n—A～Z结构 G-01~n GS—01～n GS—01～n—A~Z给排水 S-01~n SS-01～n SS—01～n-A～Z采暖通风空气调节 Se-01~n SeS—01~n SeS-01～n-A～Z电气 D—01~n DS—01～n DS-01～n—A~Z弱电 DX—01～n DXS—01~n DXS-01~n—A～Z动力 M-01～n MS—01~n MS-01～n-A~Z4．调用标准图框存放于网络系统“ \\Mainserver\归档盘\2024 版...
