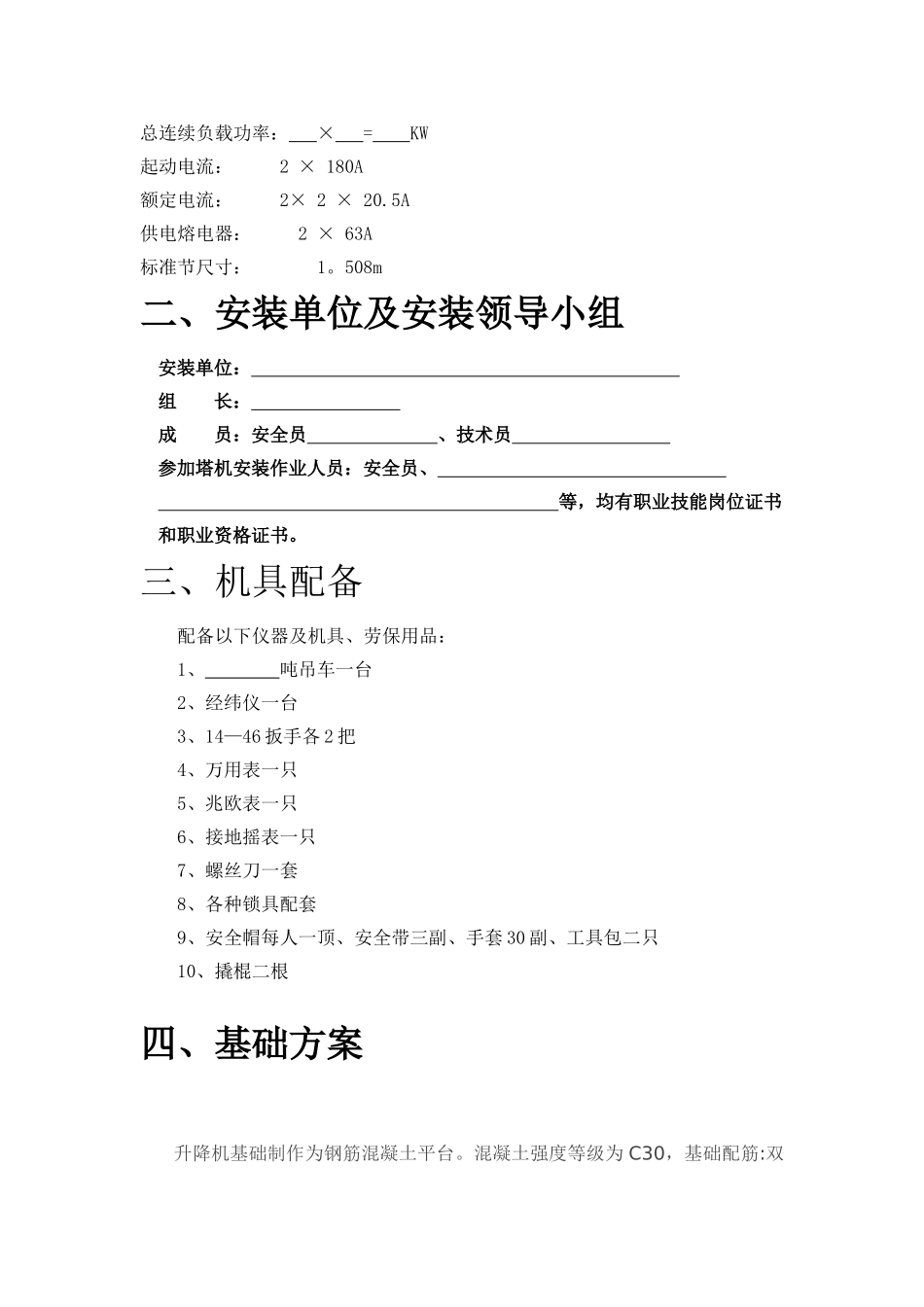

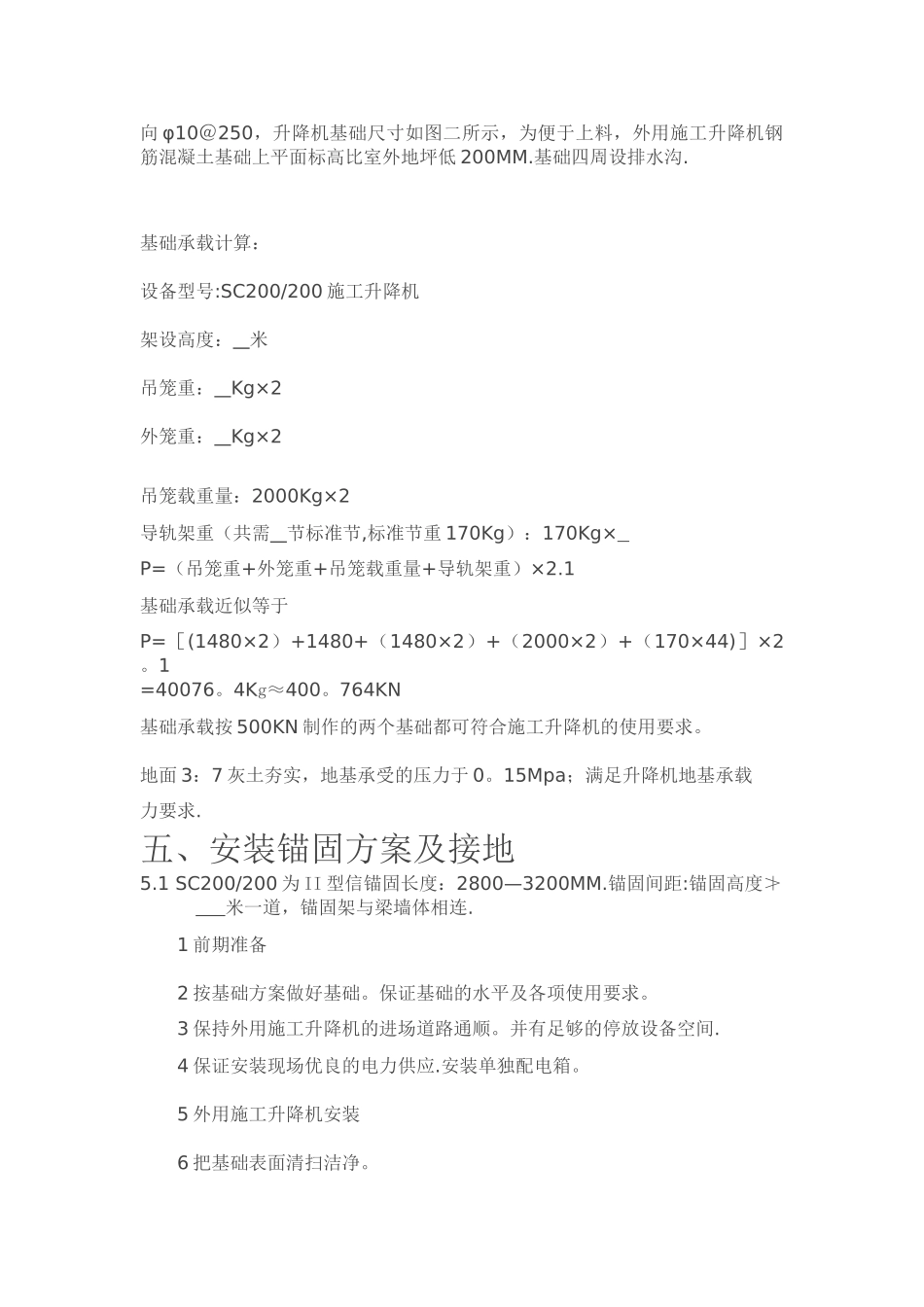

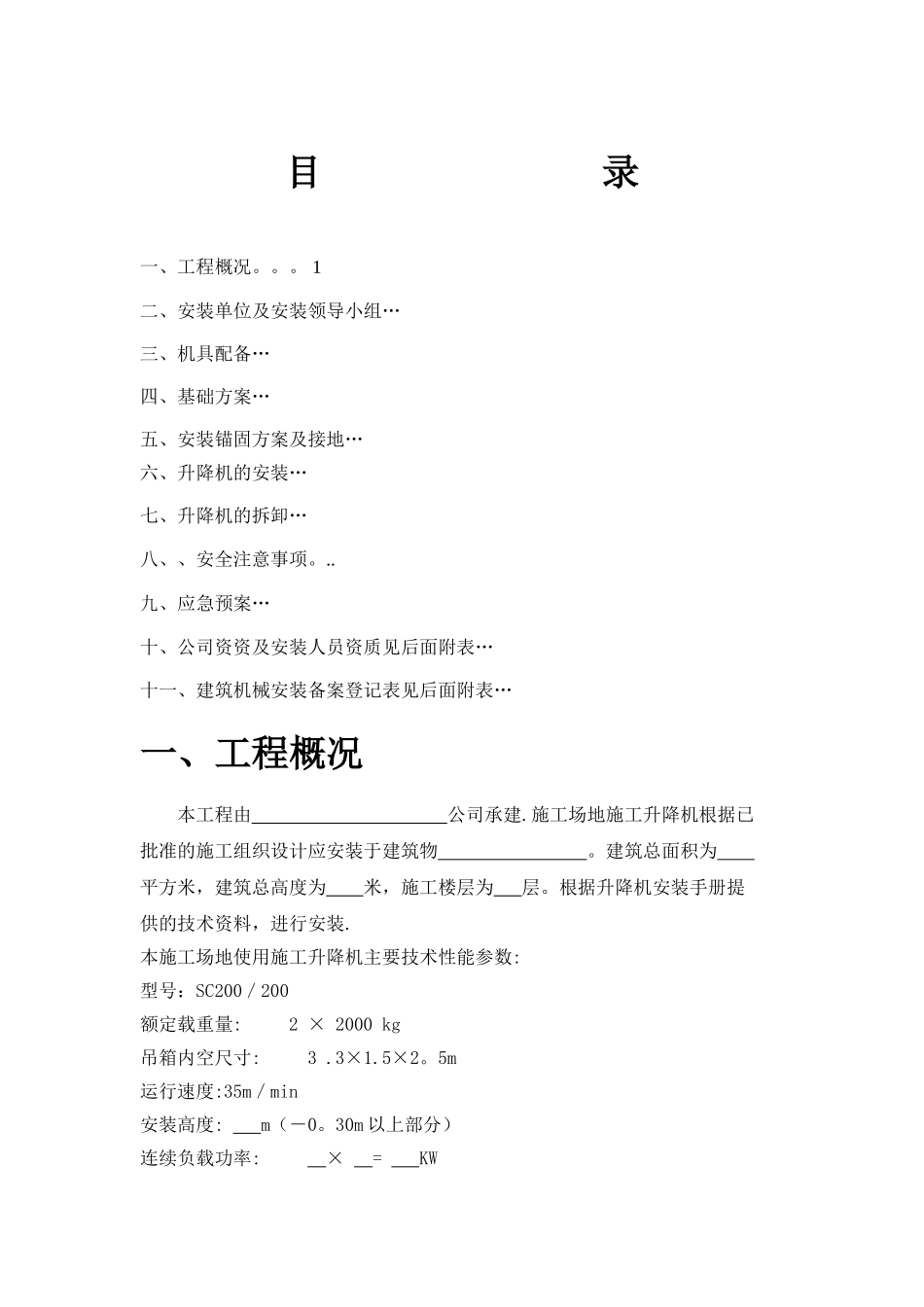

目 录 一、工程概况。。。 1二、安装单位及安装领导小组…三、机具配备…四、基础方案…五、安装锚固方案及接地…六、升降机的安装… 七、升降机的拆卸… 八、、安全注意事项。.. 九、应急预案… 十、公司资资及安装人员资质见后面附表…十一、建筑机械安装备案登记表见后面附表…一、工程概况本工程由 公司承建.施工场地施工升降机根据已批准的施工组织设计应安装于建筑物 。建筑总面积为 平方米,建筑总高度为 米,施工楼层为 层。根据升降机安装手册提供的技术资料,进行安装.本施工场地使用施工升降机主要技术性能参数:型号:SC200/200额定载重量: 2 × 2000 kg吊箱内空尺寸: 3 .3×1.5×2。5m运行速度:35m/min安装高度: m(-0。30m 以上部分)连续负载功率: × = KW总连续负载功率: × = KW起动电流: 2 × 180A额定电流: 2× 2 × 20.5A供电熔电器: 2 × 63A标准节尺寸: 1。508m二、安装单位及安装领导小组安装单位: 组 长: 成 员:安全员 、技术员 参加塔机安装作业人员:安全员、 等,均有职业技能岗位证书和职业资格证书。三、机具配备配备以下仪器及机具、劳保用品:1、 吨吊车一台2、经纬仪一台3、14—46 扳手各 2 把4、万用表一只5、兆欧表一只6、接地摇表一只7、螺丝刀一套8、各种锁具配套9、安全帽每人一顶、安全带三副、手套 30 副、工具包二只10、撬棍二根四、基础方案 升降机基础制作为钢筋混凝土平台。混凝土强度等级为 C30,基础配筋:双向 φ10@250,升降机基础尺寸如图二所示,为便于上料,外用施工升降机钢筋混凝土基础上平面标高比室外地坪低 200MM.基础四周设排水沟. 基础承载计算: 设备型号:SC200/200 施工升降机 架设高度: 米 吊笼重: Kg×2 外笼重: Kg×2 吊笼载重量:2000Kg×2 导轨架重(共需 节标准节,标准节重 170Kg):170Kg× P=(吊笼重+外笼重+吊笼载重量+导轨架重)×2.1 基础承载近似等于 P=[(1480×2)+1480+(1480×2)+(2000×2)+(170×44)]×2。1 =40076。4Kg≈400。764KN 基础承载按 500KN 制作的两个基础都可符合施工升降机的使用要求。 地面 3:7 灰土夯实,地基承受的压力于 0。15Mpa;满足升降机地基承载 力要求.五、安装锚固方案及接地 5.1 SC200/200 为 II 型信锚固长度:2800—3200MM.锚固间距:锚固高度≯ 米一道,锚固架与梁墙体相连. 1 前期准备 2 按基础方案做好基础。保证基础...
