七氟丙烷气体灭火系统工程施工方案

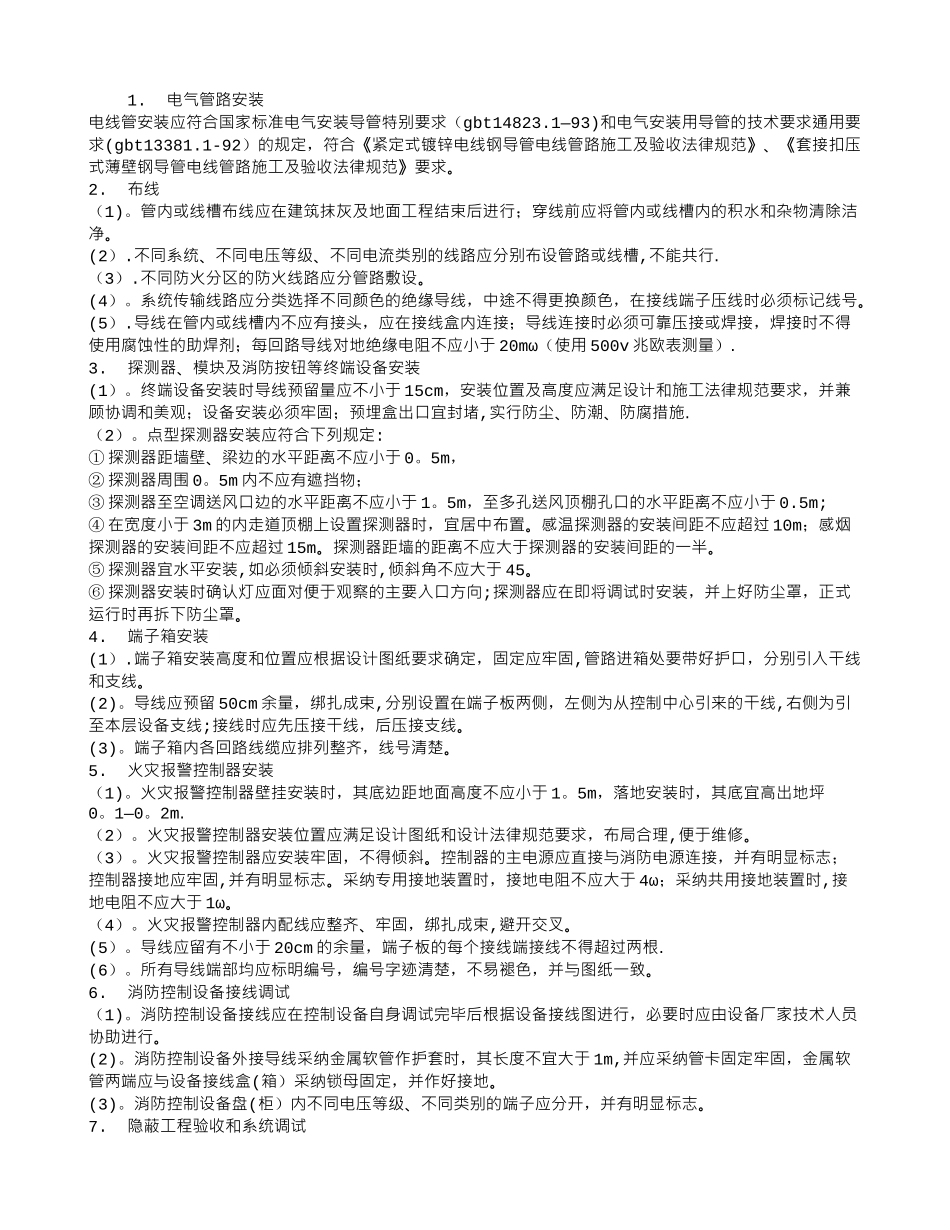

七氟丙烷气体灭火系统工程施工方案_第1页
1/2

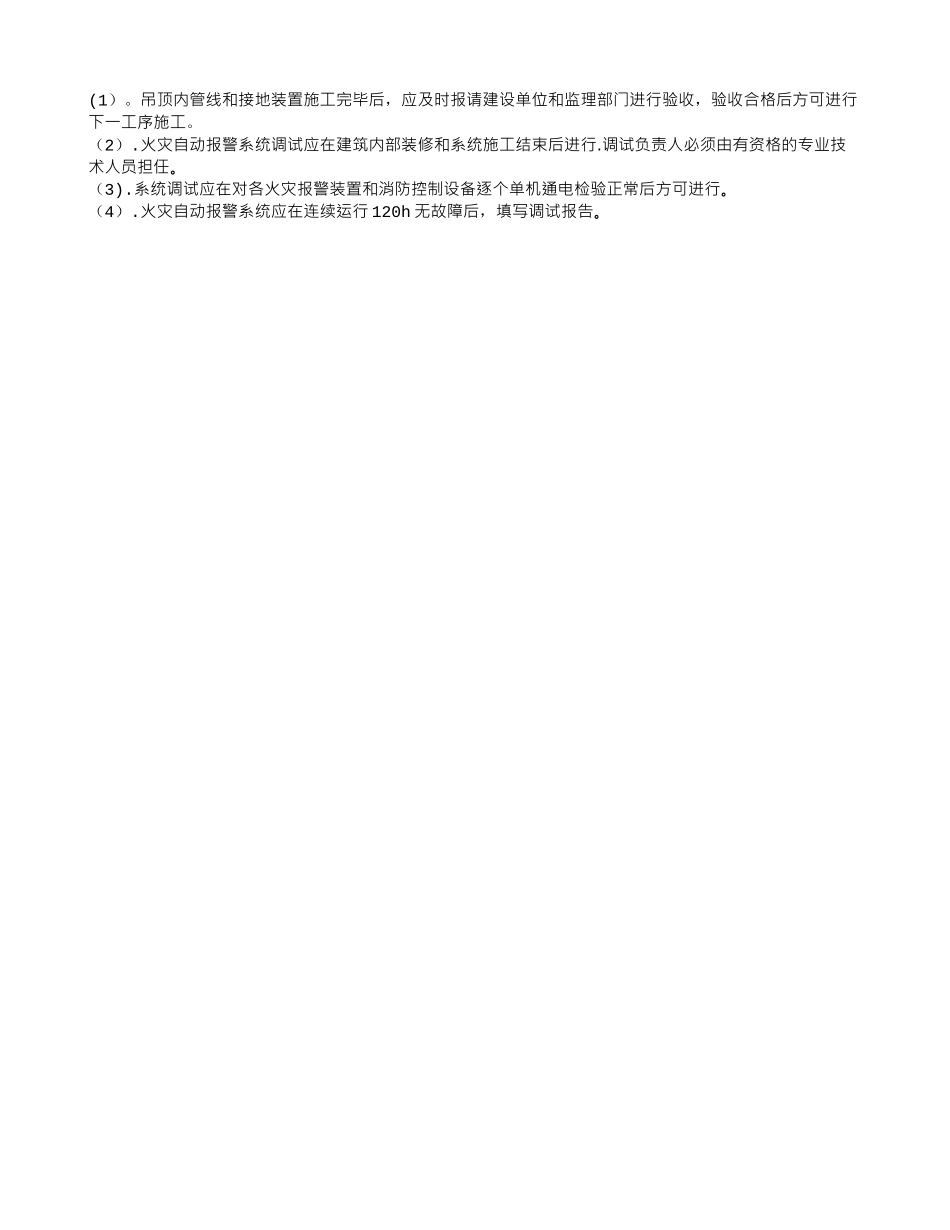

七氟丙烷气体灭火系统工程施工方案_第2页
2/2
1.电气管路安装电线管安装应符合国家标准电气安装导管特别要求(gbt14823.1—93)和电气安装用导管的技术要求通用要求(gbt13381.1-92)的规定,符合《紧定式镀锌电线钢导管电线管路施工及验收法律规范》、《套接扣压式薄壁钢导管电线管路施工及验收法律规范》要求。2.布线(1)。管内或线槽布线应在建筑抹灰及地面工程结束后进行;穿线前应将管内或线槽内的积水和杂物清除洁净。(2).不同系统、不同电压等级、不同电流类别的线路应分别布设管路或线槽,不能共行.(3).不同防火分区的防火线路应分管路敷设。(4)。系统传输线路应分类选择不同颜色的绝缘导线,中途不得更换颜色,在接线端子压线时必须标记线号。(5).导线在管内或线槽内不应有接头,应在接线盒内连接;导线连接时必须可靠压接或焊接,焊接时不得使用腐蚀性的助焊剂;每回路导线对地绝缘电阻不应小于 20mω(使用 500v 兆欧表测量).3.探测器、模块及消防按钮等终端设备安装(1)。终端设备安装时导线预留量应不小于 15cm,安装位置及高度应满足设计和施工法律规范要求,并兼顾协调和美观;设备安装必须牢固;预埋盒出口宜封堵,实行防尘、防潮、防腐措施.(2)。点型探测器安装应符合下列规定:① 探测器距墙壁、梁边的水平距离不应小于 0。5m,② 探测器周围 0。5m 内不应有遮挡物;③ 探测器至空调送风口边的水平距离不应小于 1。5m,至多孔送风顶棚孔口的水平距离不应小于 0.5m;④ 在宽度小于 3m 的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距不应超过 10m;感烟探测器的安装间距不应超过 15m。探测器距墙的距离不应大于探测器的安装间距的一半。⑤ 探测器宜水平安装,如必须倾斜安装时,倾斜角不应大于 45。⑥ 探测器安装时确认灯应面对便于观察的主要入口方向;探测器应在即将调试时安装,并上好防尘罩,正式运行时再拆下防尘罩。4.端子箱安装(1).端子箱安装高度和位置应根据设计图纸要求确定,固定应牢固,管路进箱处要带好护口,分别引入干线和支线。(2)。导线应预留 50cm 余量,绑扎成束,分别设置在端子板两侧,左侧为从控制中心引来的干线,右侧为引至本层设备支线;接线时应先压接干线,后压接支线。(3)。端子箱内各回路线缆应排列整齐,线号清楚。5.火灾报警控制器安装(1)。火灾报警控制器壁挂安装时,其底边距地面高度不应小于 1。5m,落地安装时,其底宜高出地坪0。1—0。2m.(2)。火灾报警控制器安装位置应满足设计图纸和设计法律规范...
