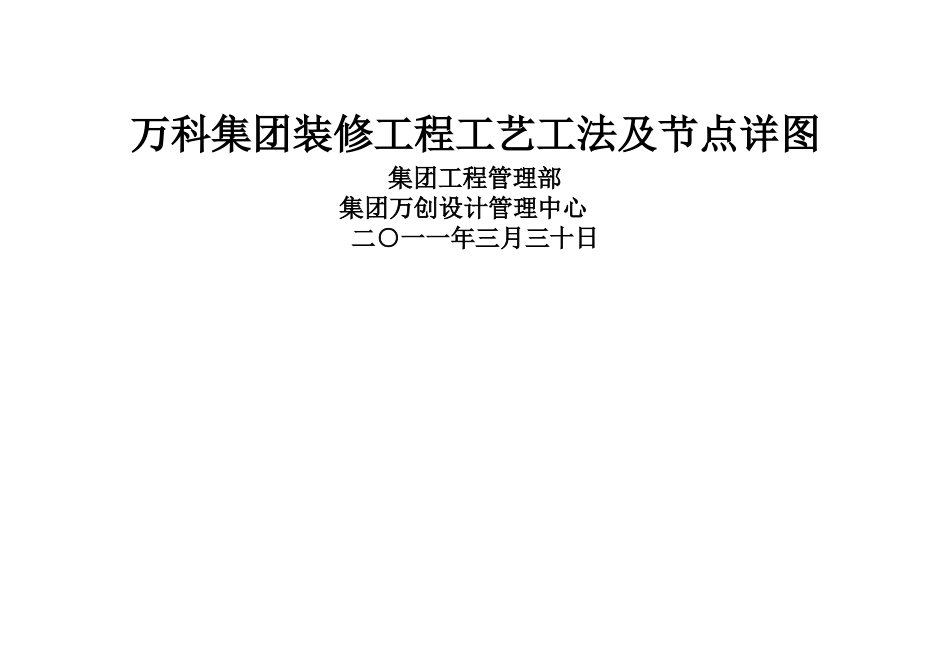

万科集团装修工程工艺工法及节点详图集团工程管理部集团万创设计管理中心二○一一年三月三十日总说明：由集团工程管理部组织一线公司共同讨论的《万科集团装修工程工艺工法及节点详图》已编制完成，并经集团工程技术委员会装修技术组审核通过。本图集作为集团装修工程的专用工艺工法图集,包括吊顶、窗台、楼地面、洁具、木作五部分工艺工法内容。本图集为集团统一标准，将作为集团设计、招标、施工、成本结算的依据，供万科项目设计、施工、监理等单位在全集团装修工程中使用，各公司必须严格执行.对于图集中有多个方案的，可以根据当地施工队伍习惯及水平选择相应方案,方案选择要在设计前确定。设计前要与设计方充分沟通,对于与设计不一致的,装修节点图根据设计要求，但施工的工艺工法应以本图集为准.本图集（A0 版）自发布之日生效，并将纳入集团实测实量与工程质量检查、评估范围。各公司在执行过程中如发现问题，或有疑问请与集团工程管理部杨满宏联系，分机 6418。目录序号名称页码备注01—06目录1—6第一部分 吊顶：07U 型轻钢龙骨吊平顶法（一)71、沿主龙骨方向剖面图08U 型轻钢龙骨吊平顶法(二)82、沿中龙骨方向剖面图；3、龙骨平面布置图.09卡式龙骨薄吊顶（一）91、卡式龙骨薄吊顶剖面图10卡式龙骨薄吊顶(二)102、卡式龙骨薄吊顶安装透视图11铝合金条形扣板吊顶1112铝合金方形扣板吊顶1213灯槽、灯带节点做法（一）、（二）131、平顶灯槽（高度《300,距墙长度《400)做法；2、平顶灯槽(高度《300，距墙长度〉400）做法。14灯槽、灯带节点做法（三)、（四)143、平顶灯槽（高度〉300)做法；4、洗墙灯带(高度《250）做法。15灯槽、灯带节点做法（五）155、洗墙灯带(高度>250)做法16暗藏窗帘箱节点做法（一)16暗藏窗帘箱(高度《300)节点做法17暗藏窗帘箱节点做法（二）17暗藏窗帘箱（高度>300）节点做法18普通窗帘箱节点做法(一）18普通窗帘箱（高度《300）节点做法19普通窗帘箱节点做法(二）19普通窗帘箱（高度>300)节点做法20吊顶与墙面交接节点做法(一)、（二）201、单层石膏板吊顶与涂料、壁纸墙面处凹槽做法;2、双层石膏板吊顶与涂料、壁纸墙面处凹槽做法.21石膏吊顶与墙面交接节点做法（三)、（四)213、石膏板吊顶与瓷砖、大理石墙面交接凹槽做法;4、浴霸、排风扇安装在石膏板吊顶做法。22石膏吊顶与墙面交接节点做法（五）、（六)225、铝合金扣板吊顶与石膏板吊顶交接做法；6、石膏板吊顶与瓷砖墙面交接做法.23吊顶留孔做法(一）2...
