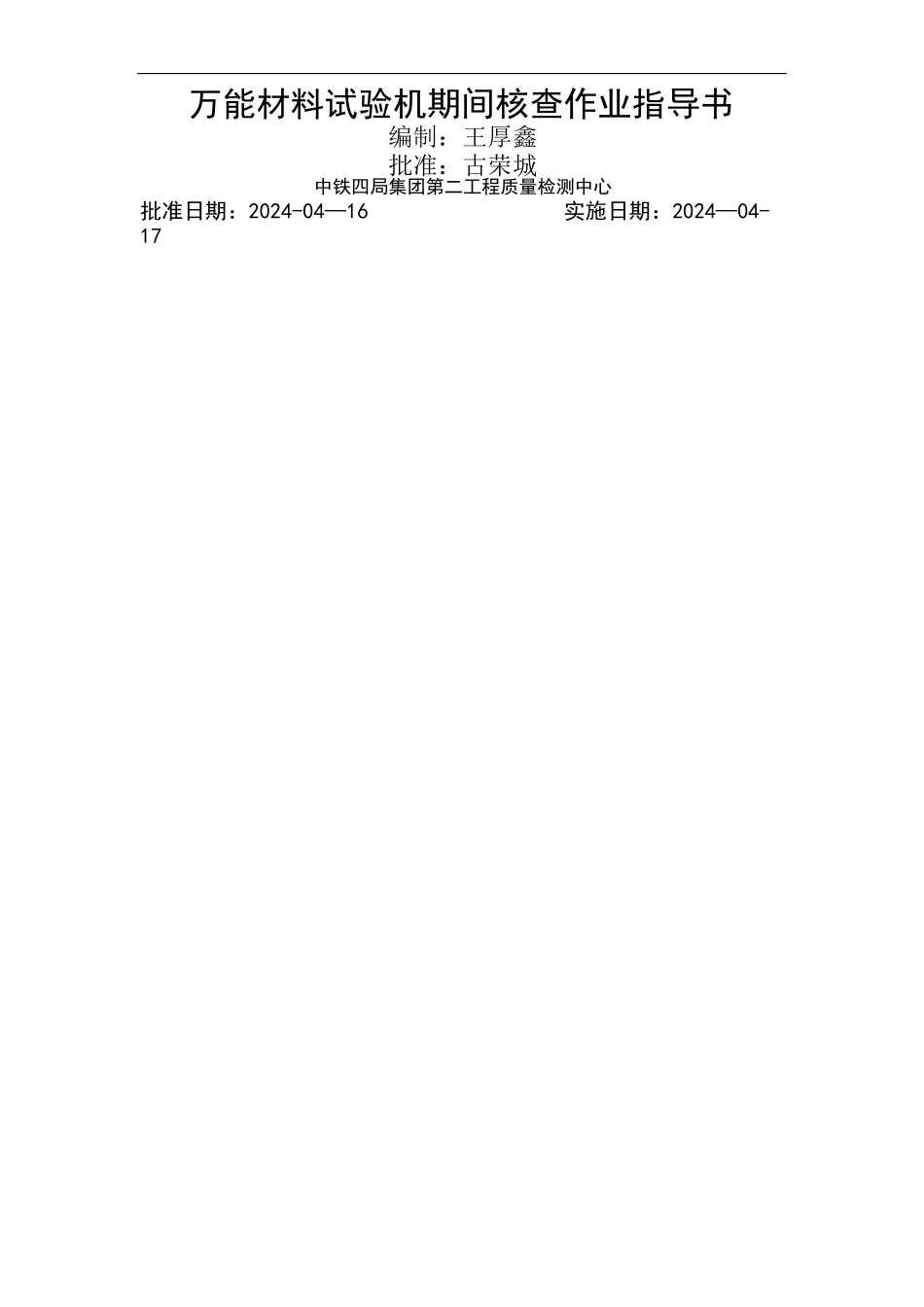

万能材料试验机期间核查作业指导书编制:王厚鑫批准:古荣城中铁四局集团第二工程质量检测中心批准日期:2024-04—16实施日期:2024—04-17万能材料试验机期间核查作业指导书1.适用范围本作业指导书适用于对万能材料试验机进行期间核查。2.引用标准GB/T228—2024 金属材料 室温拉伸试验方法3.原理在万能材料试验机检定后的初期和检定有效期中期,对取自同一根钢筋的两组试件按 GB/T228-2024 规定的方法进行拉伸试验,对两次的试验所测得的抗拉强度值进行对比,从而推断所核查的万能材料试验机的计量性能是否正常。4.操作方法4.1 在同一根钢筋上截取六个试件,按随机的方法分为两组;4.2 在万能材料试验机检定合格的几天内,对同一根钢筋的两组试件中的一组进行抗拉强度试验,.4.3 另一组试件封存保管.4.4 在两次检定周期的中间时期,将封存的另一组钢筋试件在同一台万能材料试验机上进行抗拉强度试验.4.5 试验按下列要求进行4.5.1 试验按 GB/T228—2024 《金属材料 室温拉伸试验方法》进行;4.5.2 计算抗拉强度的受力面积,采纳钢筋的公称截面积;4.5.3 每次试验取其平均值作为本次试验的结果.5.期间核查结果5.1 按式(5.1)计算中期试验的抗拉强度与初期试验的抗拉强度的差。第 2 页 共 4 页Cc = fc − f z(5.1)式中:Cc——中期试验的抗拉强度与初期试验的抗拉强度的差(MPa); fc ——初期试验的抗拉强度(MPa);fz --中期试验的抗拉强度(MPa).5.2 按式(5.2)计算抗拉强度的差 Cc 相对于初期试验的抗拉强度 fc 的百分率δ。δ = Cc ×100%(5.2)fc式中:δ -—抗拉强度的差 Cc 相对于初期试验的抗拉强度 fc 的百分率(精确到 0。01%).5.3 当抗拉强度的差 Cc 相对于初期试验的抗拉强度 fc 的百分率大于±2。0%时,应查找原因并对该万能材料试验机重新检定.第 3 页 共 4 页中铁四局集团第二工程质量检测中心万能材料试验机期间核查试验记录记录编号:被核查设备名称检定日期被核查设备型号设备档案编号初期试验日期中期试验日期核查用试验钢筋规格核查用试验钢筋牌号期间核查依据《万能材料试验机期间核查作业指导书》初期试验记录试件编号公称直径最大力抗拉强度抗拉强度平均值(mm)(kN)(MPa)(MPa)试验:校核:中期试验记录试件编号公称直径最大力抗拉强度抗拉强度平均值(mm)(kN)(MPa)(MPa)试验:校核:期间核查结果计算中期试验的抗拉强度与初期试验的抗拉强度的差(MPa)抗拉强度的差 Cc 相对于初期试验的抗拉强度 fc 的百分率 δ(%)期间核查结论试验:校核:技术负责人意见签字:年月日第 4 页 共 4 页
