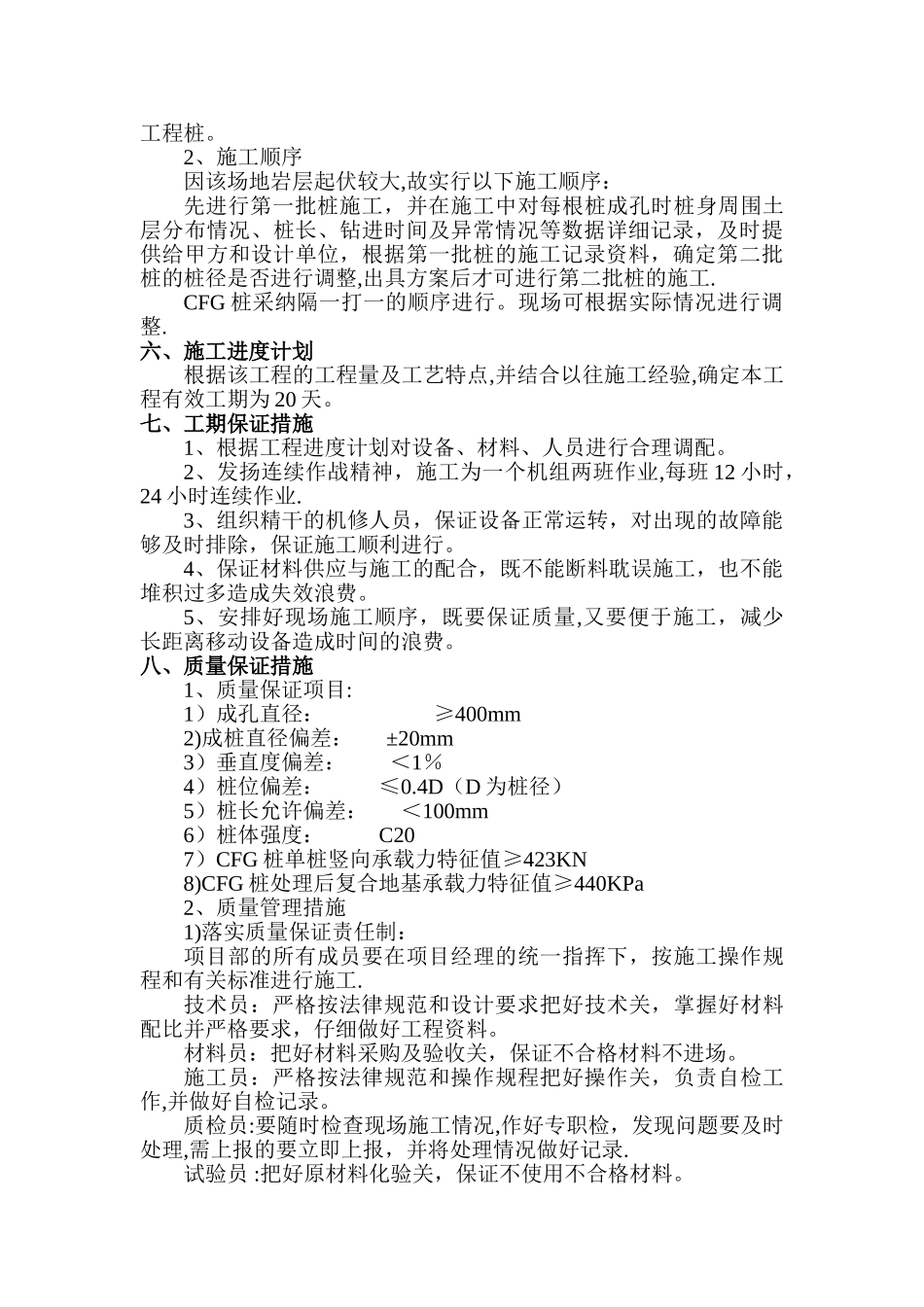

万通CFG桩施工方案_第3页
3/5
晋城市万通商业广场 2#楼CFG 桩施工方案一、编制依据1、本工程桩位平面图2、《建筑工程地基处理技术法律规范》 JGJ79—20243、《山西省建筑工程施工质量验收规程》DBJ04—226—20244、本工程地质报告二、工程概况本工程位于晋城市城区郝匠村南。建筑层数为地上 24 层,地下 2层。框架—核心筒结构体系,主楼基础为筏板基础。地基采纳 CFG长螺旋钻孔中心压灌砼成桩.三、地基处理方案与要求地基处理设计采纳长螺旋钻压灌 CFG 桩,桩径 φ400mm,桩距1200 mm,有效桩长 4~9m(施工成孔时应尽量向下钻至钻不动为止),保护桩头 0.5 米,桩数 1040 根。砼强度要求:C20.要求处理后 CFG 桩单桩竖向承载力特征值≥423KN(桩长不小于 8 米时),复合地基承载力特征值≥440KPa。桩体材料为:水泥、石子、中砂和水。四、施工准备1、施工现场准备1)施工现场要做到“三通一平”,即路通、电通、水通及场地平整。场地内的地下障碍物要清除掉。2)打桩施工作业面为—11.75 米。3)施工用水及生活用水接至施工现场。4)施工前,复测工程坐标及水准点,经监理验收合格。2、设备准备步履式长螺旋钻孔打桩机 搅拌机 混凝土地泵 装载机 小型工具3、材料准备:1)水泥:采纳 32。5 矿渣硅酸盐水泥,要求使用大厂生产的水泥,必须有出厂合格证或材质书,过期或受潮水泥不得使用.2)石子:CFG 桩采纳粒径 0。5~2 cm石子,要求含泥量不大于5%。3)黄砂:采纳河北黄砂.4)水:采纳自来水。4、劳动力准备根据本工程施工工艺特点,施工作业采纳混合编队形式,按需要配置,以便发挥多面手作用,互相配合,圆满完成本工程施工.五、施工方法根据设计要求,CFG 桩采纳长螺旋钻机钻孔中心压灌砼成桩的施工方法。1、施工程序:场地平整→测量放线号护桩桩位→打 CFG 桩试桩→打 CFG 桩工程桩。2、施工顺序因该场地岩层起伏较大,故实行以下施工顺序:先进行第一批桩施工,并在施工中对每根桩成孔时桩身周围土层分布情况、桩长、钻进时间及异常情况等数据详细记录,及时提供给甲方和设计单位,根据第一批桩的施工记录资料,确定第二批桩的桩径是否进行调整,出具方案后才可进行第二批桩的施工.CFG 桩采纳隔一打一的顺序进行。现场可根据实际情况进行调整.六、施工进度计划根据该工程的工程量及工艺特点,并结合以往施工经验,确定本工程有效工期为 20 天。七、工期保证措施1、根据工程进度计划对设备、材料、人员进行合理调配。2、发扬连续作战精神,施工...
