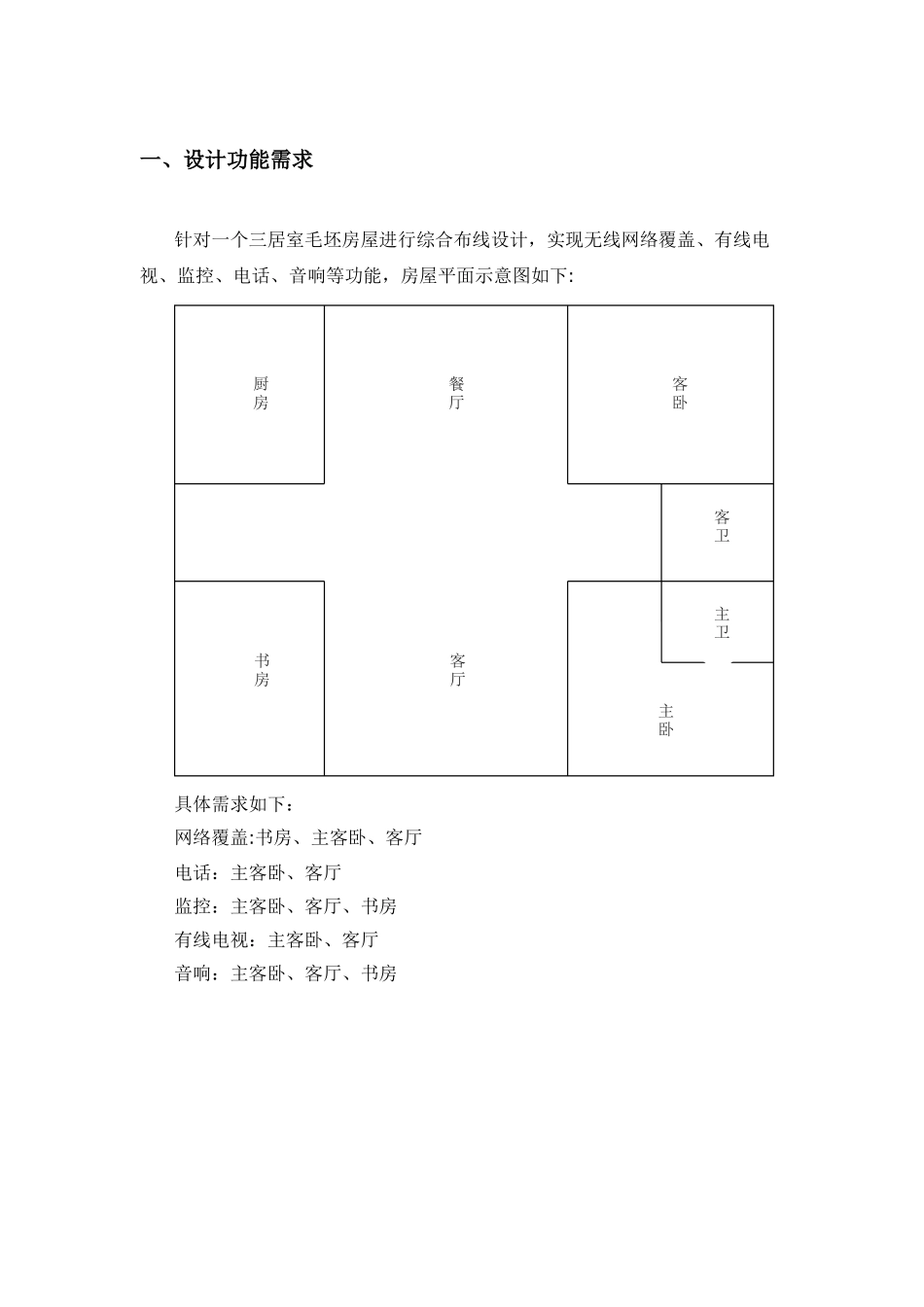

三居室家庭装修综合布线设计方案一、设计功能需求针对一个三居室毛坯房屋进行综合布线设计,实现无线网络覆盖、有线电视、监控、电话、音响等功能,房屋平面示意图如下:具体需求如下:网络覆盖:书房、主客卧、客厅电话:主客卧、客厅监控:主客卧、客厅、书房有线电视:主客卧、客厅音响:主客卧、客厅、书房书房客厅厨房餐厅客卧客卫主卫主卧二、设计流程图功能需求细化弱电箱设计设备确认选择各种面板和模块选择各种线缆设计各子布线系统汇总各子布线系统出施工图编制预算施工家庭综合布线设计流程图三、设计方案1、功能需求细化(1)实现主客卧、书房、客厅固定网络接口预留以及室内无线网络信号覆盖,满足电脑以及手机等移动终端同时访问网络;(2)实现数字高清 IP 化的监控系统,包括前端摄像头、主机、存储等;(3);2、弱电箱设计(1)弱电箱需预留光纤、电话线、有线电视天线等接线条件;(2)为满足所需功能,弱电箱内需放置一台无线路由器、带 POE 功能的 24口交换机;(3)预留至少两个强电插座;(4)将电脑进出线头用专用工具做好 RJ45 头,将有线电视进出线缆头做好 F头,电话进出线缆头剥出线头 RJ10 头;(5)配备有线电视、电话分配模块。3、设备确认设备汇总表: 名称型号数量说明无线路由器TP—LINK1 台24 口交换机H3C1 台有线电视分配模块HMTV-1041 块1 分 4电话分配模块HMAV—1061 块1 分 4摄像头5 个1080P4、各种面板和模块的选择根据需要,主要选择的是下述面板:86 型 R 系列信息面板 R86ZDTN8N R86Z2DTN8N R86ZD-TV—II 5、各种线缆选择4。1 数据线:由于多数线需在墙上开槽走线,一旦完工将很难改变。因此,在施工中使用五类线,其实五类线里面有 8 根芯,普通的电话线只需 2 根芯、电脑电缆需 4 根芯,这样还能预留升级空间。五类 4 对非屏蔽对绞线缆(UTP CAT5E)在综合布线系统中能远距离传输高比特率信号,既传输高速数据并保证良好的数据完整。其机械物理性能、电气性能、传输特性等满足 ANSI TIA/EIA—568A标准和 YD/T838-1997 标准对五类对绞电缆的要求。其中近端串扰和等效远端串扰性能符合传输延迟、延迟失真和平衡(LCL)性能要求,支持 10/100Base—T、ATM、令牌环、语音、电话、图像等应用。4。2 扬声器(音箱)电缆:用柔软的超细鼓线扬声器(音箱)电缆,用无氧铜(OFC)制造。透明 PVC 护套,有标识缆芯的标志,当连接到如 RSAC—PDN的连接器上时,扁平 8 字形可提供良...
