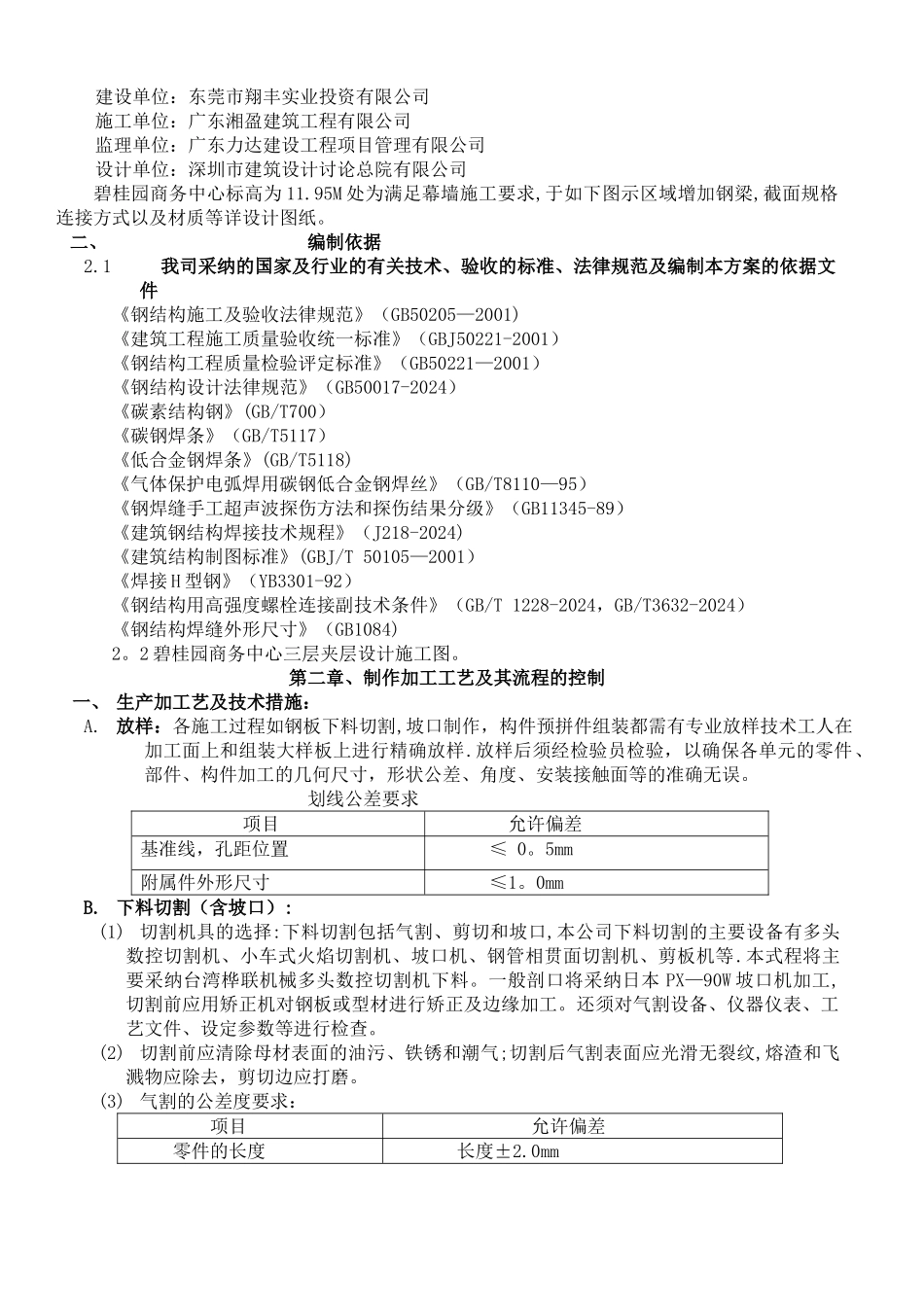

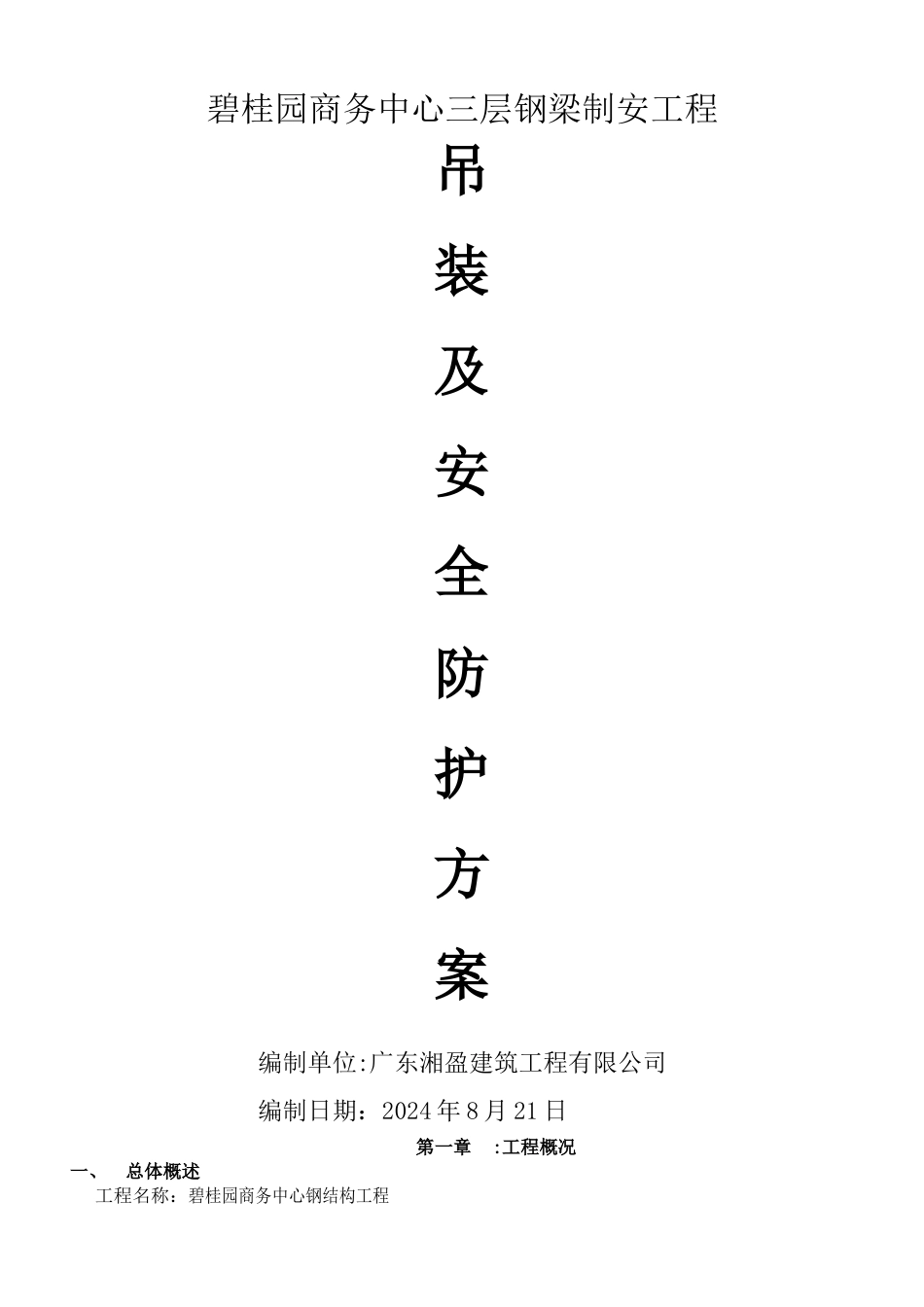

碧桂园商务中心三层钢梁制安工程吊装及安全防护方案编制单位:广东湘盈建筑工程有限公司编制日期：2024 年 8 月 21 日第一章:工程概况一、总体概述工程名称：碧桂园商务中心钢结构工程建设单位：东莞市翔丰实业投资有限公司施工单位：广东湘盈建筑工程有限公司监理单位：广东力达建设工程项目管理有限公司设计单位：深圳市建筑设计讨论总院有限公司碧桂园商务中心标高为 11.95M 处为满足幕墙施工要求,于如下图示区域增加钢梁,截面规格连接方式以及材质等详设计图纸。二、编制依据2.1我司采纳的国家及行业的有关技术、验收的标准、法律规范及编制本方案的依据文件 《钢结构施工及验收法律规范》（GB50205—2001) 《建筑工程施工质量验收统一标准》（GBJ50221-2001） 《钢结构工程质量检验评定标准》（GB50221—2001） 《钢结构设计法律规范》（GB50017-2024） 《碳素结构钢》(GB/T700） 《碳钢焊条》（GB/T5117） 《低合金钢焊条》(GB/T5118) 《气体保护电弧焊用碳钢低合金钢焊丝》（GB/T8110—95） 《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89） 《建筑钢结构焊接技术规程》（J218-2024) 《建筑结构制图标准》(GBJ/T 50105—2001） 《焊接 H 型钢》（YB3301-92） 《钢结构用高强度螺栓连接副技术条件》（GB/T 1228-2024，GB/T3632-2024） 《钢结构焊缝外形尺寸》（GB1084) 2。2 碧桂园商务中心三层夹层设计施工图。第二章、制作加工工艺及其流程的控制一、 生产加工艺及技术措施：A. 放样：各施工过程如钢板下料切割,坡口制作，构件预拼件组装都需有专业放样技术工人在加工面上和组装大样板上进行精确放样.放样后须经检验员检验，以确保各单元的零件、部件、构件加工的几何尺寸，形状公差、角度、安装接触面等的准确无误。 划线公差要求 项目允许偏差基准线，孔距位置≤ 0。5mm附属件外形尺寸 ≤1。0mmB. 下料切割（含坡口）:(1) 切割机具的选择:下料切割包括气割、剪切和坡口,本公司下料切割的主要设备有多头数控切割机、小车式火焰切割机、坡口机、钢管相贯面切割机、剪板机等.本式程将主要采纳台湾桦联机械多头数控切割机下料。一般剖口将采纳日本 PX—90W 坡口机加工,切割前应用矫正机对钢板或型材进行矫正及边缘加工。还须对气割设备、仪器仪表、工艺文件、设定参数等进行检查。(2) 切割前应清除母材表面的油污、铁锈和潮气;切割后气割表面应光滑无裂纹,熔渣和飞溅物应除去，剪切边应打磨...
