三轴搅拌桩施工专项方案

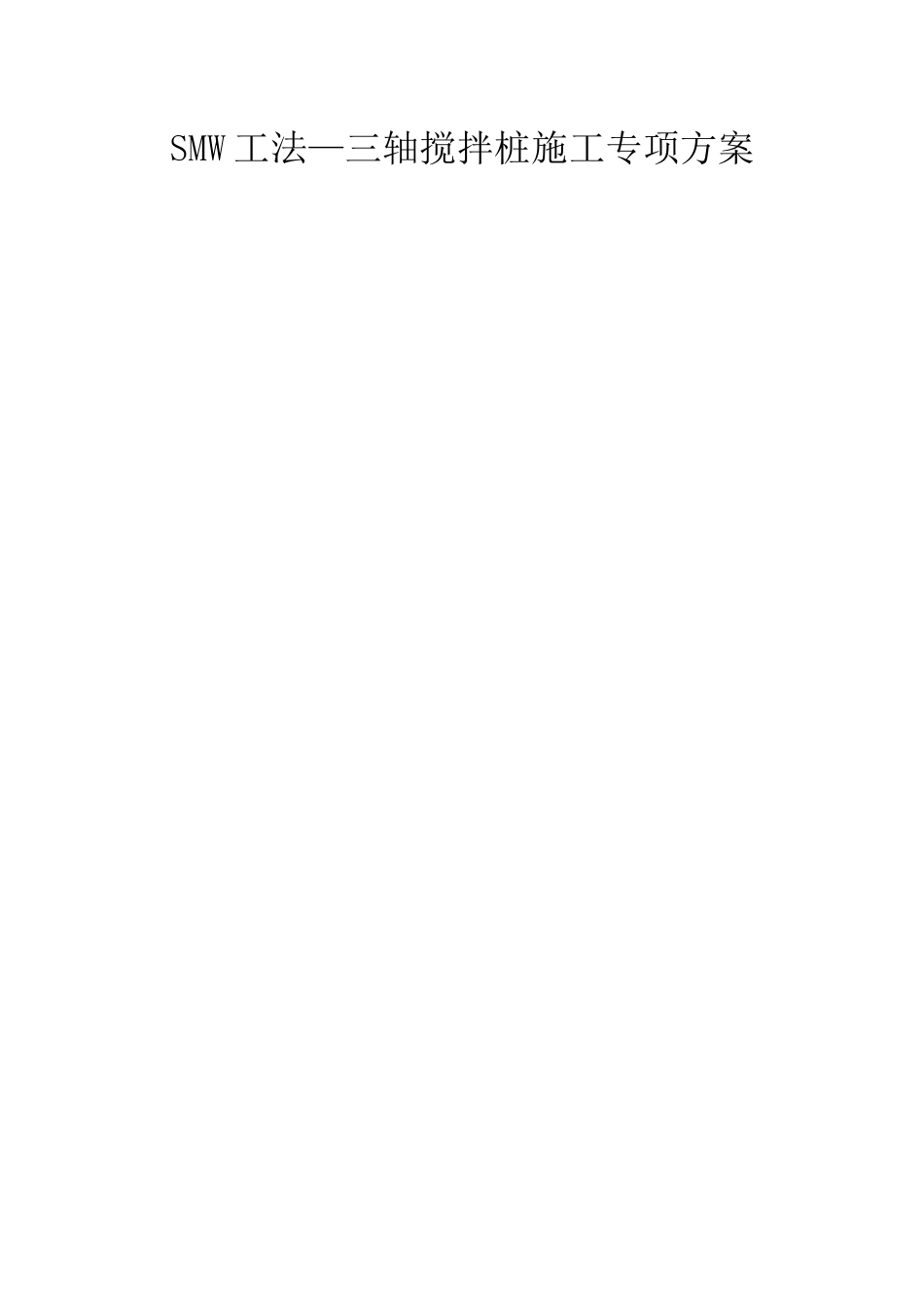

三轴搅拌桩施工专项方案_第1页
1/8
三轴搅拌桩施工专项方案_第2页
2/8

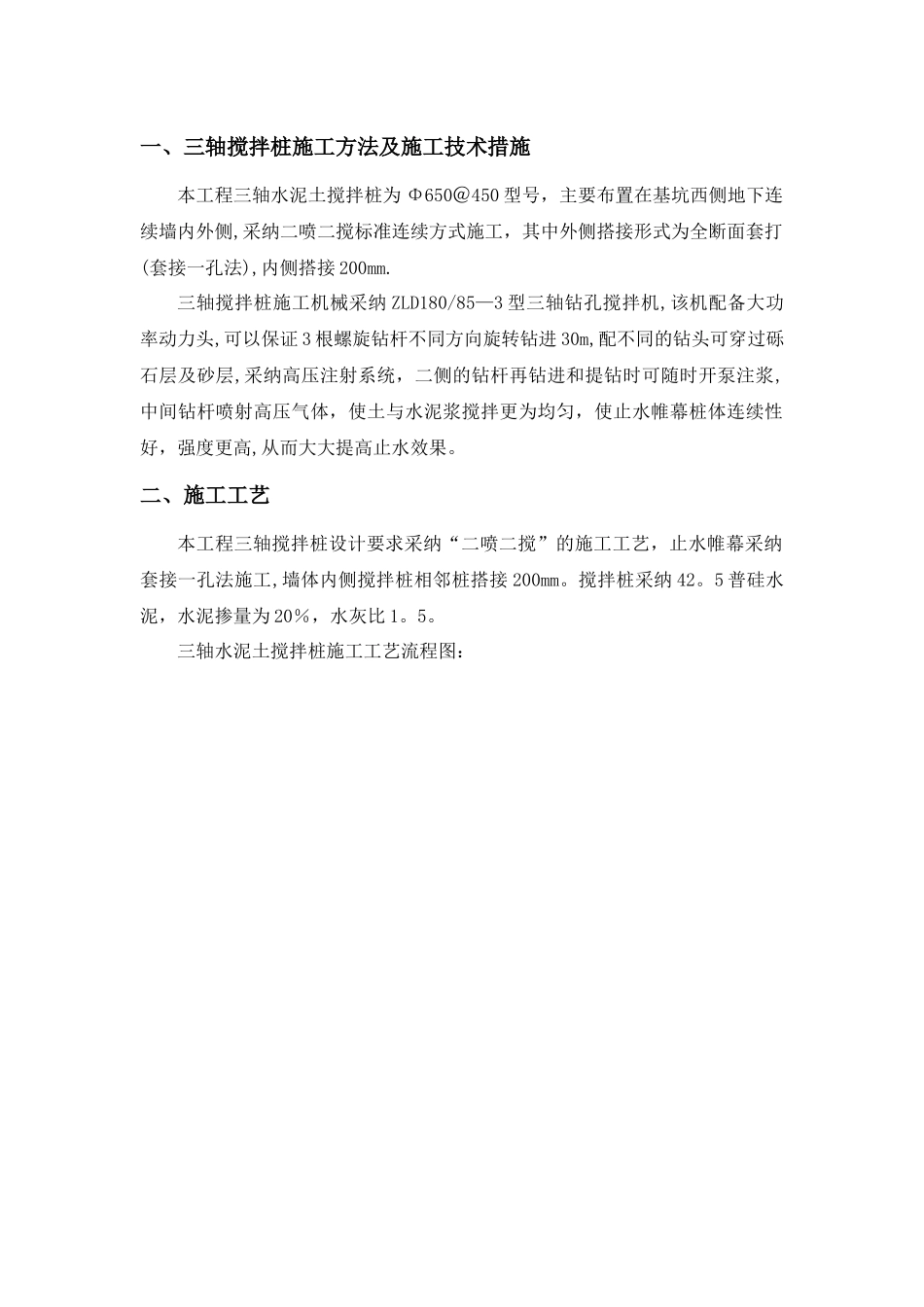

三轴搅拌桩施工专项方案_第3页
3/8
SMW 工法—三轴搅拌桩施工专项方案目 录一、三轴搅拌桩施工方法及施工技术措施................................1二、施工工艺........................................................1三、施工顺序........................................................2四、测量放线........................................................3五、开挖沟槽........................................................3六、桩机就位........................................................3七、水泥土配合比....................................................3八、制备水泥浆液及浆液注入..........................................5九、钻进搅拌........................................................5十、清洗、移位......................................................5十一、施工冷缝处理..................................................5十二、报表记录......................................................6十三、施工质量控制与检验............................................6一、三轴搅拌桩施工方法及施工技术措施本工程三轴水泥土搅拌桩为 Φ650@450 型号,主要布置在基坑西侧地下连续墙内外侧,采纳二喷二搅标准连续方式施工,其中外侧搭接形式为全断面套打(套接一孔法),内侧搭接 200mm.三轴搅拌桩施工机械采纳 ZLD180/85—3 型三轴钻孔搅拌机,该机配备大功率动力头,可以保证 3 根螺旋钻杆不同方向旋转钻进 30m,配不同的钻头可穿过砾石层及砂层,采纳高压注射系统,二侧的钻杆再钻进和提钻时可随时开泵注浆,中间钻杆喷射高压气体,使土与水泥浆搅拌更为均匀,使止水帷幕桩体连续性好,强度更高,从而大大提高止水效果。二、施工工艺本工程三轴搅拌桩设计要求采纳“二喷二搅”的施工工艺,止水帷幕采纳套接一孔法施工,墙体内侧搅拌桩相邻桩搭接 200mm。搅拌桩采纳 42。5 普硅水泥,水泥掺量为 20%,水灰比 1。5。三轴水泥土搅拌桩施工工艺流程图:测量放样开挖沟槽清除障碍设置导向定位线搅拌机就位调试,校正复核桩机水平和垂直度拌制水泥浆液,开启空压机,送浆至桩机钻头钻头喷浆、气并下沉至设计桩底标高下沉至设计桩底标高钻头喷浆、气并提升至设计桩顶标高单桩施工完毕三轴搅拌机架设下一施工循环残土处理工程完工机械撤场三、施工顺序(1)总体施工顺序三轴搅拌桩施工顺序首先自基坑西北角逆时...
