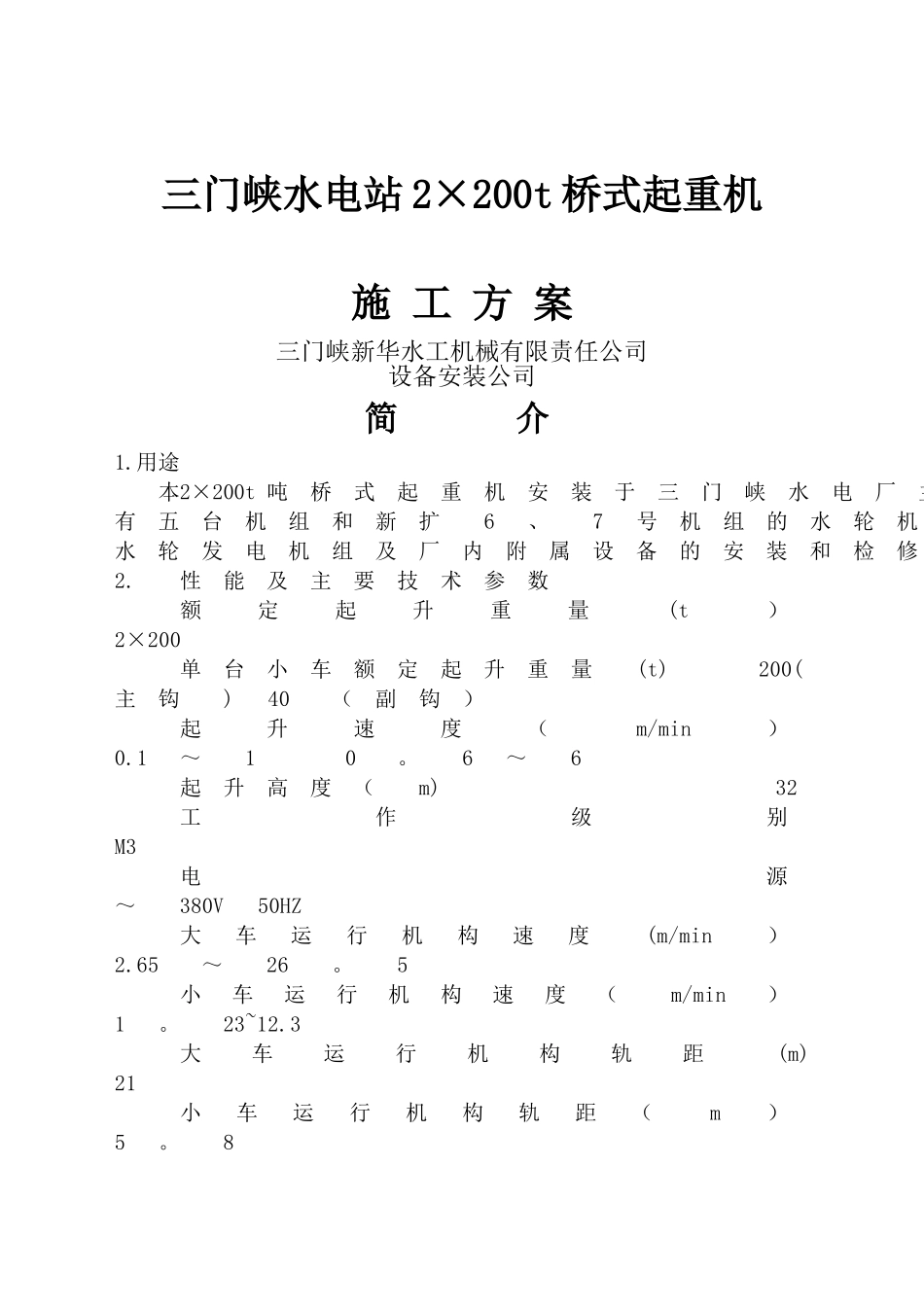

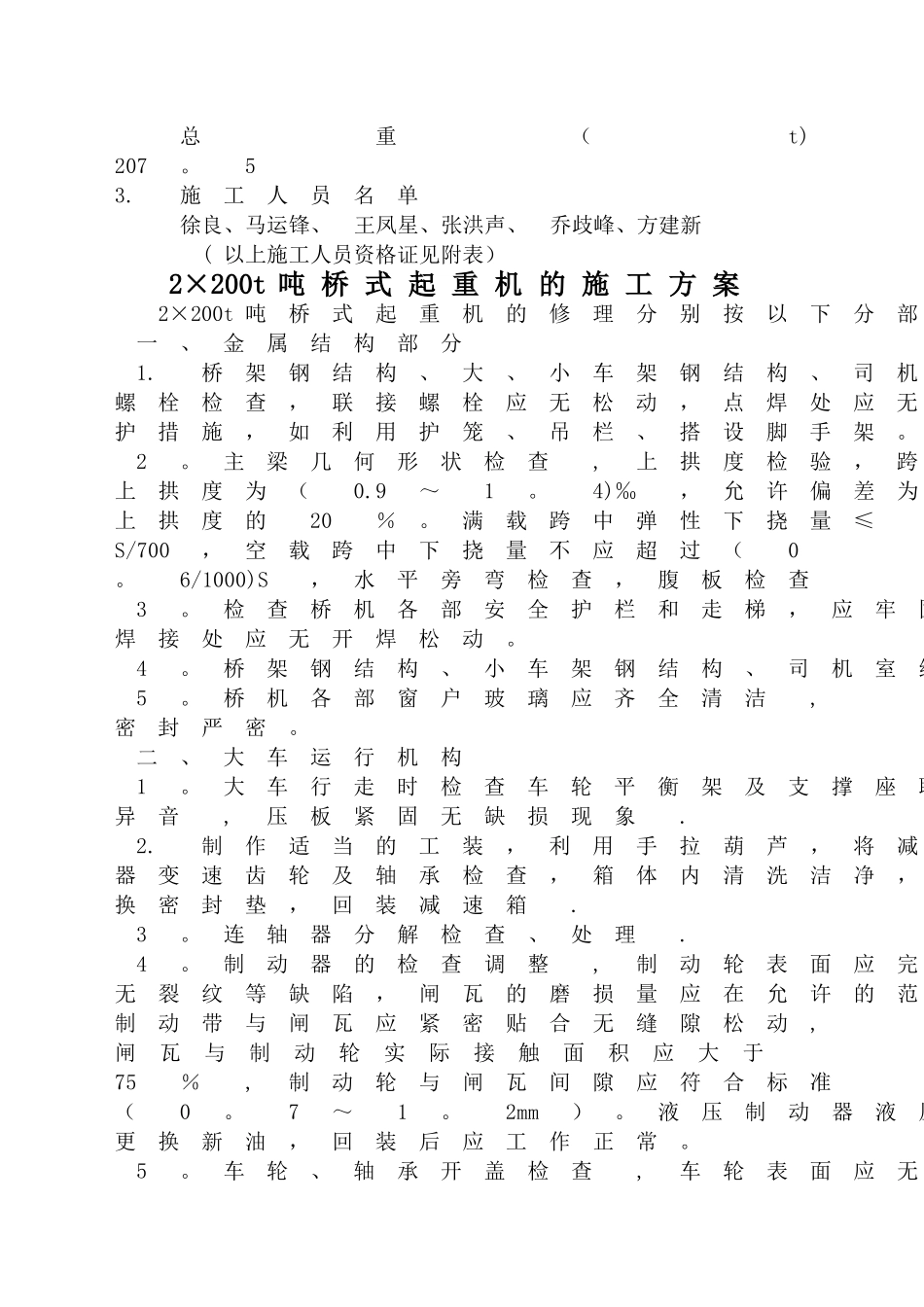

三门峡水电站 2×200t 桥式起重机施 工 方 案三门峡新华水工机械有限责任公司设备安装公司简 介1.用途本2×200t 吨桥式起重机安装于三门峡水电厂主厂房，作为电站内原有五台机组和新扩6、7号机组的水轮机、水轮发电机组及厂内附属设备的安装和检修时的起吊设备。2.性能及主要技术参数额定起升重量(t） 2×200单台小车额定起升重量(t) 200(主钩) 40（副钩）起升速度（m/min） 0.1～1 0。6～6起升高度（m) 32工作级别 M3电 源 ～380V 50HZ大车运行机构速度(m/min） 2.65～26。5小车运行机构速度（m/min） 1。23~12.3大车运行机构轨距(m) 21小车运行机构轨距（m） 5。8总重（t) 207。53.施工人员名单徐良、马运锋、王凤星、张洪声、乔歧峰、方建新( 以上施工人员资格证见附表）2×200t 吨 桥 式 起 重 机 的 施 工 方 案2×200t 吨桥式起重机的修理分别按以下分部进行检查、修理一、金属结构部分1.桥架钢结构、大、小车架钢结构、司机室结构等焊缝及各部联接螺栓检查，联接螺栓应无松动，点焊处应无开焊。检查时要进行必要的防护措施，如利用护笼、吊栏、搭设脚手架。2。主梁几何形状检查,上拱度检验，跨中上拱度为（0.9～1。4)‰，允许偏差为上拱度的20％。满载跨中弹性下挠量≤S/700，空载跨中下挠量不应超过（0。6/1000)S，水平旁弯检查，腹板检查3。检查桥机各部安全护栏和走梯，应牢固可靠焊接处应无开焊松动。4。桥架钢结构、小车架钢结构、司机室结构等应清洁无灰尘杂物5。桥机各部窗户玻璃应齐全清洁,密封严密。二、大车运行机构1。大车行走时检查车轮平衡架及支撑座联接销轴处应能灵活转动无异音,压板紧固无缺损现象.2.制作适当的工装，利用手拉葫芦，将减速器上盖打开检查，减速器变速齿轮及轴承检查，箱体内清洗洁净，注入新润滑油到标准油位，更换密封垫，回装减速箱.3。连轴器分解检查、处理.4。制动器的检查调整,制动轮表面应完好无裂纹等缺陷，闸瓦的磨损量应在允许的范围内制动带与闸瓦应紧密贴合无缝隙松动,闸瓦与制动轮实际接触面积应大于75％,制动轮与闸瓦间隙应符合标准（0。7～1。2mm）。液压制动器液压油应更换新油，回装后应工作正常。5。车轮、轴承开盖检查,车轮表面应无裂纹等缺陷,车轮轴承开盖检查，清洗原润滑脂，没有问题后重新加注新润滑脂.6.缓冲器的检查，拆卸分解检查缓冲撞杆及弹簧有无损坏回装后应活动自如。7.清轨器的检查，清轨器应完好无损，与轨道间距离应大于10mm。8。啃...
