上海临港新城两港大道一期工程雨污水管道施工方案

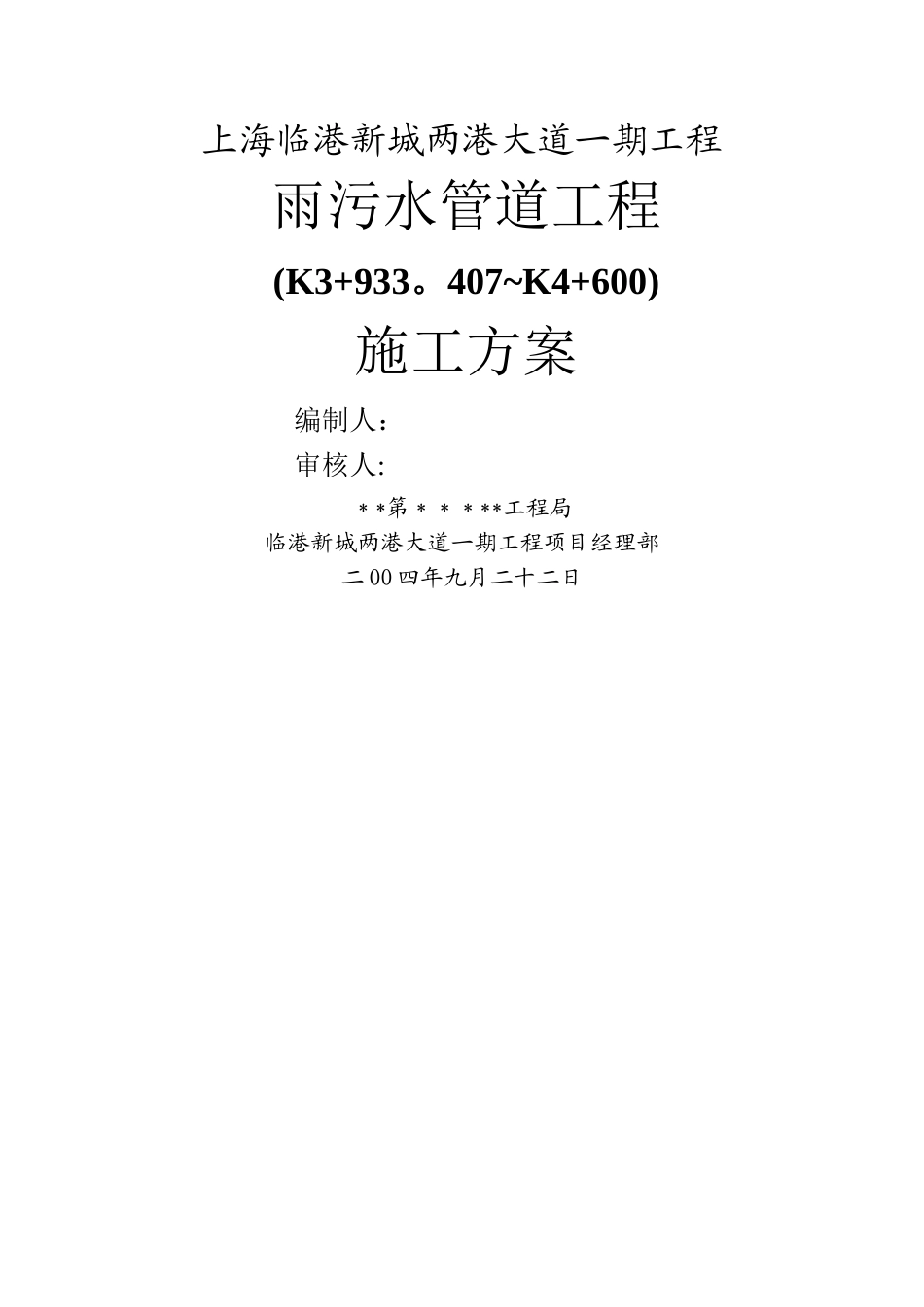

上海临港新城两港大道一期工程雨污水管道施工方案_第1页
1/12

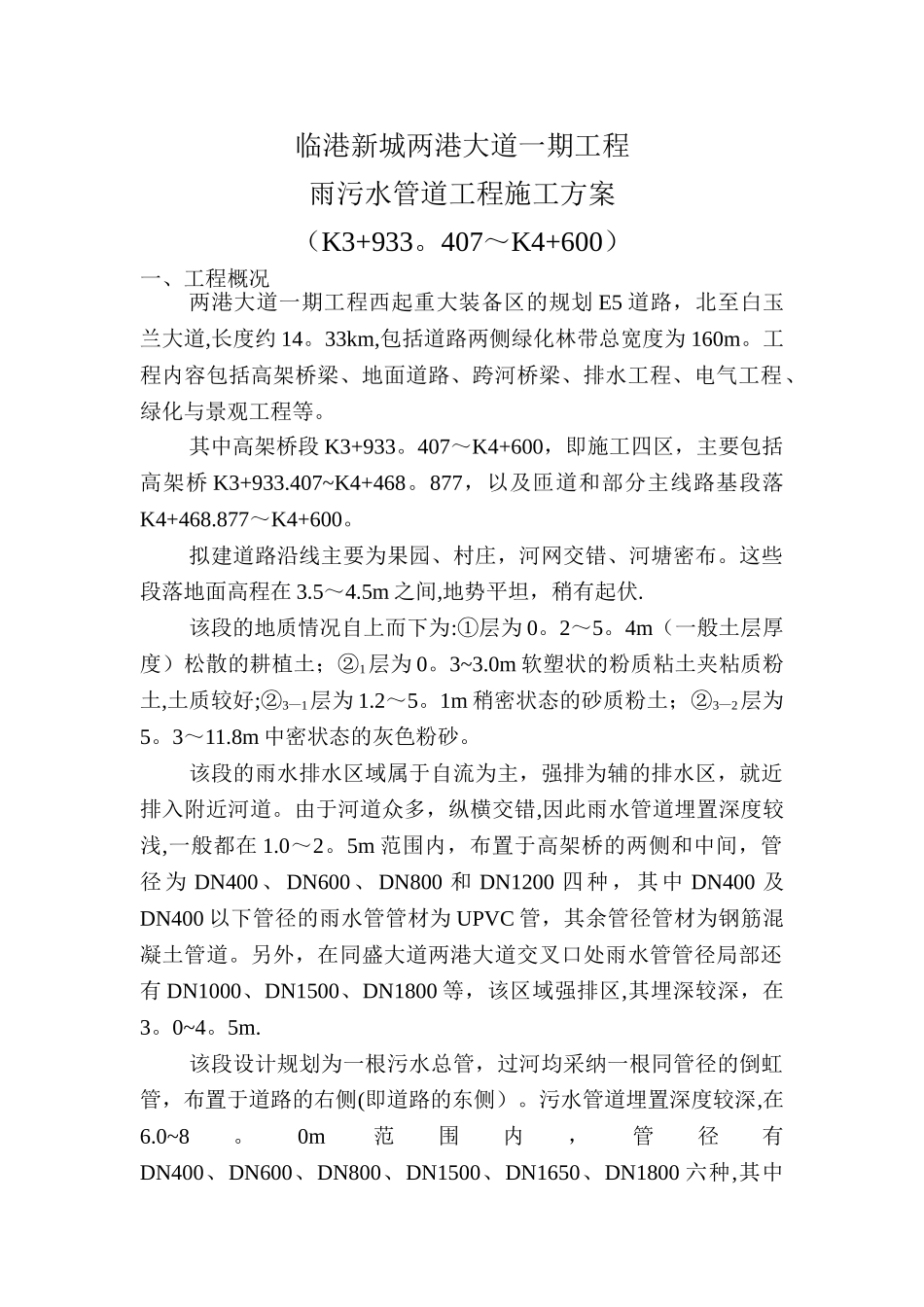

上海临港新城两港大道一期工程雨污水管道施工方案_第2页
2/12

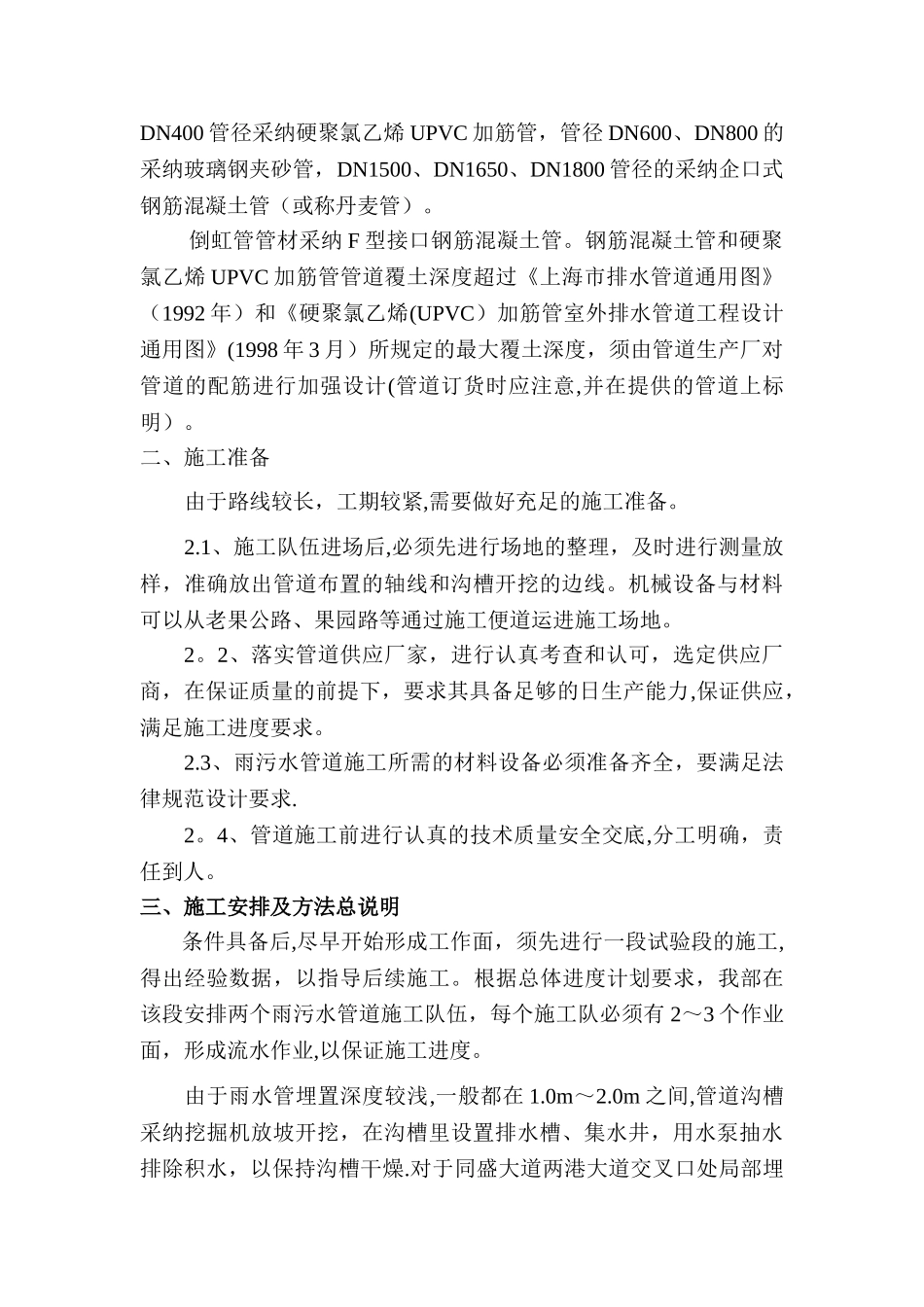

上海临港新城两港大道一期工程雨污水管道施工方案_第3页
3/12
上海临港新城两港大道一期工程雨污水管道工程(K3+933。407~K4+600)施工方案编制人: 审核人: **第*****工程局临港新城两港大道一期工程项目经理部二 OO 四年九月二十二日临港新城两港大道一期工程雨污水管道工程施工方案(K3+933。407~K4+600)一、工程概况两港大道一期工程西起重大装备区的规划 E5 道路,北至白玉兰大道,长度约 14。33km,包括道路两侧绿化林带总宽度为 160m。工程内容包括高架桥梁、地面道路、跨河桥梁、排水工程、电气工程、绿化与景观工程等。其中高架桥段 K3+933。407~K4+600,即施工四区,主要包括高架桥 K3+933.407~K4+468。877,以及匝道和部分主线路基段落K4+468.877~K4+600。拟建道路沿线主要为果园、村庄,河网交错、河塘密布。这些段落地面高程在 3.5~4.5m 之间,地势平坦,稍有起伏.该段的地质情况自上而下为:①层为 0。2~5。4m(一般土层厚度)松散的耕植土;②1层为 0。3~3.0m 软塑状的粉质粘土夹粘质粉土,土质较好;②3—1层为 1.2~5。1m 稍密状态的砂质粉土;②3—2层为5。3~11.8m 中密状态的灰色粉砂。该段的雨水排水区域属于自流为主,强排为辅的排水区,就近排入附近河道。由于河道众多,纵横交错,因此雨水管道埋置深度较浅,一般都在 1.0~2。5m 范围内,布置于高架桥的两侧和中间,管径为 DN400、 DN600、DN800 和 DN1200 四种,其中 DN400 及DN400 以下管径的雨水管管材为 UPVC 管,其余管径管材为钢筋混凝土管道。另外,在同盛大道两港大道交叉口处雨水管管径局部还有 DN1000、DN1500、DN1800 等,该区域强排区,其埋深较深,在3。0~4。5m.该段设计规划为一根污水总管,过河均采纳一根同管径的倒虹管,布置于道路的右侧(即道路的东侧)。污水管道埋置深度较深,在6.0~8。0m范围内,管径有DN400、DN600、DN800、DN1500、DN1650、DN1800 六种,其中DN400 管径采纳硬聚氯乙烯 UPVC 加筋管,管径 DN600、DN800 的采纳玻璃钢夹砂管,DN1500、DN1650、DN1800 管径的采纳企口式钢筋混凝土管(或称丹麦管)。倒虹管管材采纳 F 型接口钢筋混凝土管。钢筋混凝土管和硬聚氯乙烯 UPVC 加筋管管道覆土深度超过《上海市排水管道通用图》(1992 年)和《硬聚氯乙烯(UPVC)加筋管室外排水管道工程设计通用图》(1998 年 3 月)所规定的最大覆土深度,须由管道生产厂对管道的配筋进行加强设计(管道订货时应注意,并在提供的管道上标明)。二、施工准备由于路线较长,工期...
