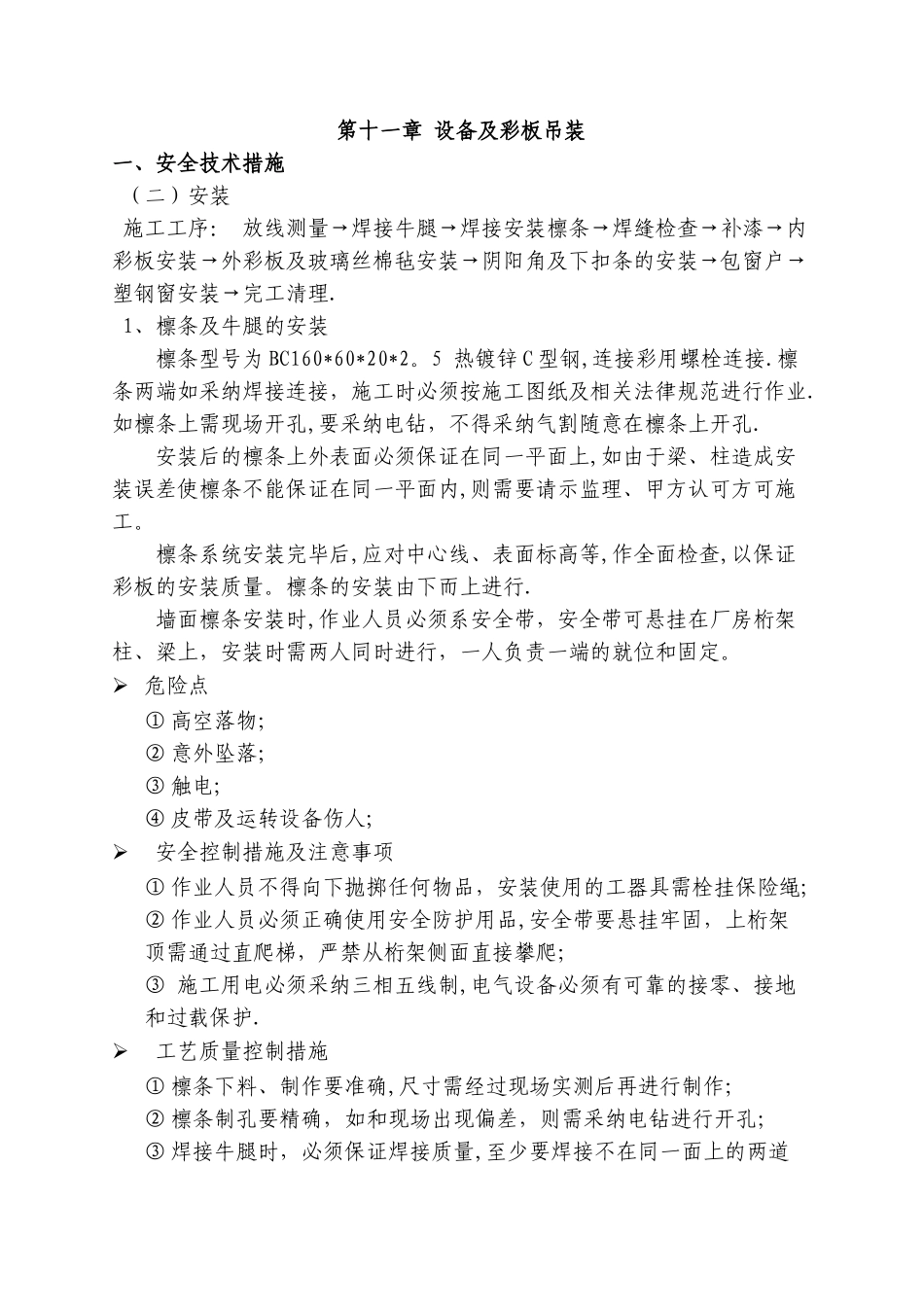

第十一章 设备及彩板吊装一、安全技术措施（二）安装施工工序： 放线测量→焊接牛腿→焊接安装檩条→焊缝检查→补漆→内彩板安装→外彩板及玻璃丝棉毡安装→阴阳角及下扣条的安装→包窗户→塑钢窗安装→完工清理.1、檩条及牛腿的安装檩条型号为 BC160*60*20*2。5 热镀锌 C 型钢,连接彩用螺栓连接.檩条两端如采纳焊接连接，施工时必须按施工图纸及相关法律规范进行作业.如檩条上需现场开孔,要采纳电钻，不得采纳气割随意在檩条上开孔.安装后的檩条上外表面必须保证在同一平面上,如由于梁、柱造成安装误差使檩条不能保证在同一平面内,则需要请示监理、甲方认可方可施工。檩条系统安装完毕后,应对中心线、表面标高等,作全面检查,以保证彩板的安装质量。檩条的安装由下而上进行.墙面檩条安装时,作业人员必须系安全带，安全带可悬挂在厂房桁架柱、梁上，安装时需两人同时进行，一人负责一端的就位和固定。 危险点① 高空落物；② 意外坠落；③ 触电;④ 皮带及运转设备伤人; 安全控制措施及注意事项① 作业人员不得向下抛掷任何物品，安装使用的工器具需栓挂保险绳;② 作业人员必须正确使用安全防护用品,安全带要悬挂牢固，上桁架顶需通过直爬梯，严禁从桁架侧面直接攀爬；③ 施工用电必须采纳三相五线制,电气设备必须有可靠的接零、接地和过载保护. 工艺质量控制措施① 檩条下料、制作要准确,尺寸需经过现场实测后再进行制作；② 檩条制孔要精确，如和现场出现偏差，则需采纳电钻进行开孔；③ 焊接牛腿时，必须保证焊接质量,至少要焊接不在同一面上的两道焊缝，焊缝要符合图纸要求；④ 檩条安装完毕后外侧面需带通线进行检查,不平整的地方需调整。2.彩板安装① 安装工序：内彩板→外彩板安装→窗口包边件安装→细部构造处理。② 安装方法为：内彩板采纳 2 人站在厂房楼层地面上安装，外彩板采纳人员站立在电动吊篮内安装。③ 檩条安装完毕后经检查合格,安装内彩板，后安装外彩板。内外彩板第一块彩钢瓦的安装非常重要,要严格校正,以避开板安装到最后时出现较大偏差.安装墙面第一张板应严格校正其垂直度，以免板端线呈锯齿形.每安装 5—6 块彩板,即需检查彩板两端的平整度，以保证彩板的平行铺设，如有误差及时调整.自攻螺钉的安装是每隔一肋一颗。螺钉固定必须从板的铺设起端开始,随板铺设方向同向逐一固定螺钉。切勿从相反方向往板铺设的起始端打钉，以免板固定时造成的累积误差无法消除而在板扣合处形成大缝或扣合不...
