上良煤矿通风系统改造设计方案

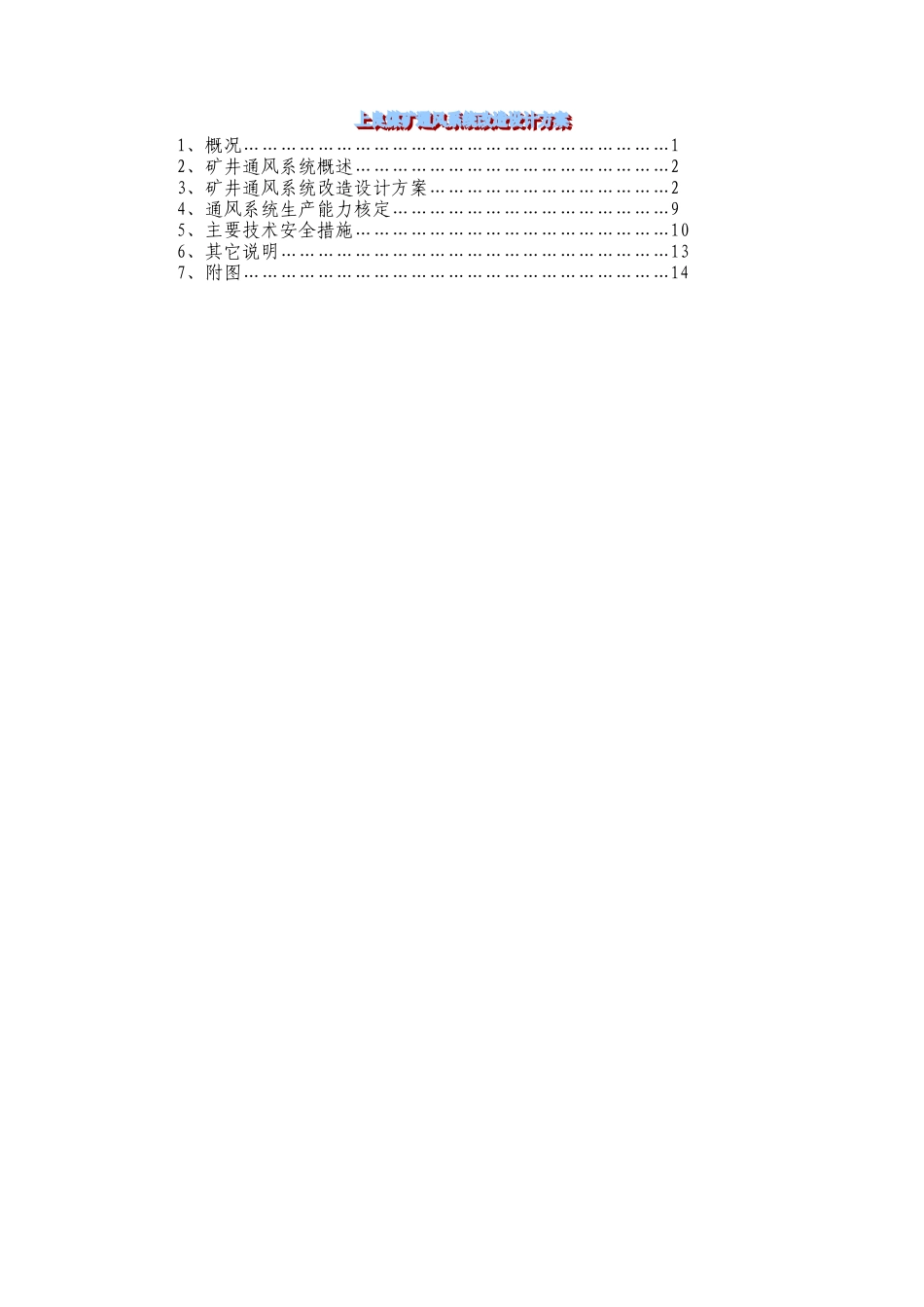

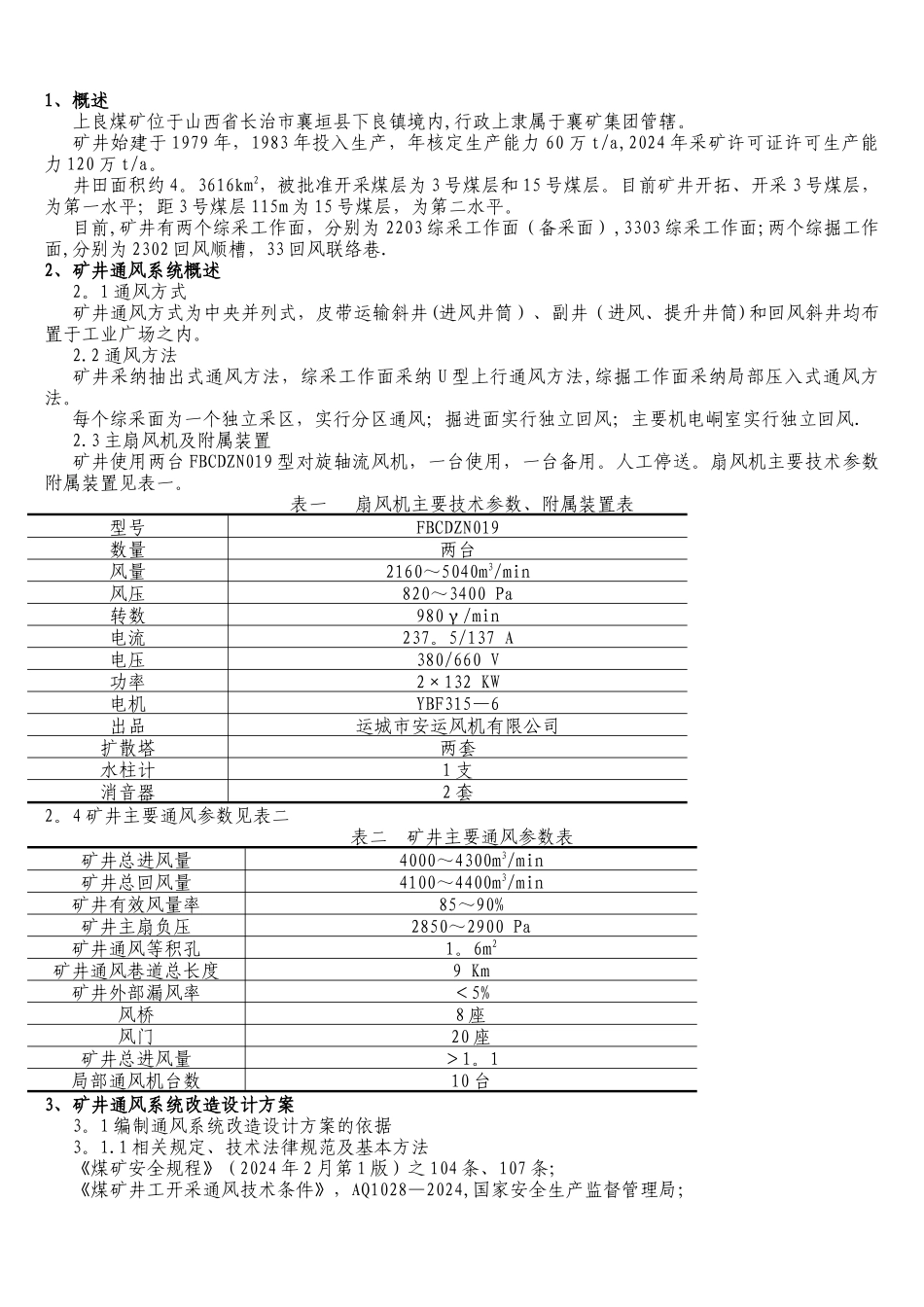

1、概况……………………………………………………………12、矿井通风系统概述……………………………………………23、矿井通风系统改造设计方案…………………………………24、通风系统生产能力核定………………………………………95、主要技术安全措施……………………………………………106、其它说明………………………………………………………137、附图……………………………………………………………14 1、概述上良煤矿位于山西省长治市襄垣县下良镇境内,行政上隶属于襄矿集团管辖。矿井始建于 1979 年，1983 年投入生产，年核定生产能力 60 万 t/a,2024 年采矿许可证许可生产能力 120 万 t/a。井田面积约 4。3616km2，被批准开采煤层为 3 号煤层和 15 号煤层。目前矿井开拓、开采 3 号煤层，为第一水平；距 3 号煤层 115m 为 15 号煤层，为第二水平。目前,矿井有两个综采工作面，分别为 2203 综采工作面（备采面）,3303 综采工作面;两个综掘工作面,分别为 2302 回风顺槽，33 回风联络巷.2、矿井通风系统概述2。1 通风方式矿井通风方式为中央并列式，皮带运输斜井(进风井筒）、副井（进风、提升井筒)和回风斜井均布置于工业广场之内。2.2 通风方法矿井采纳抽出式通风方法，综采工作面采纳 U 型上行通风方法,综掘工作面采纳局部压入式通风方法。每个综采面为一个独立采区，实行分区通风；掘进面实行独立回风；主要机电峒室实行独立回风.2.3 主扇风机及附属装置矿井使用两台 FBCDZN019 型对旋轴流风机，一台使用，一台备用。人工停送。扇风机主要技术参数附属装置见表一。表一 扇风机主要技术参数、附属装置表型号FBCDZN019数量两台风量2160～5040m3/min风压820～3400 Pa转数980γ/min电流237。5/137 A电压380/660 V功率2×132 KW电机YBF315—6出品运城市安运风机有限公司扩散塔两套水柱计1 支消音器2 套2。4 矿井主要通风参数见表二表二 矿井主要通风参数表矿井总进风量4000～4300m3/min矿井总回风量4100～4400m3/min矿井有效风量率85～90%矿井主扇负压2850～2900 Pa矿井通风等积孔1。6m2矿井通风巷道总长度9 Km矿井外部漏风率＜5%风桥8 座风门20 座矿井总进风量＞1。1局部通风机台数10 台3、矿井通风系统改造设计方案3。1 编制通风系统改造设计方案的依据3。1.1 相关规定、技术法律规范及基本方法《煤矿安全规程》（2024 年 2 月第 1 版）之 104 条、107 条；《煤矿井工开采...
