下水道施工工艺和技术

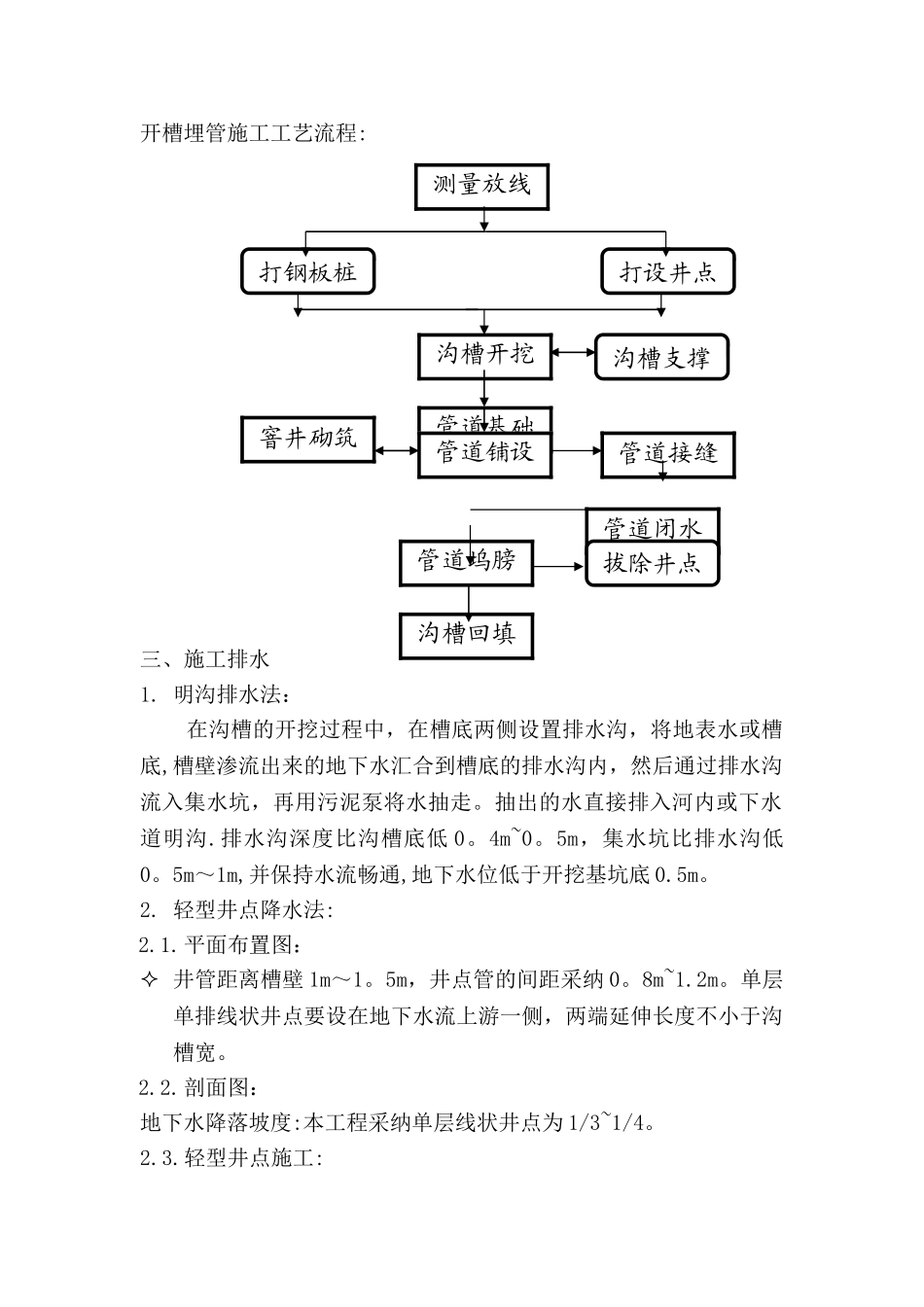

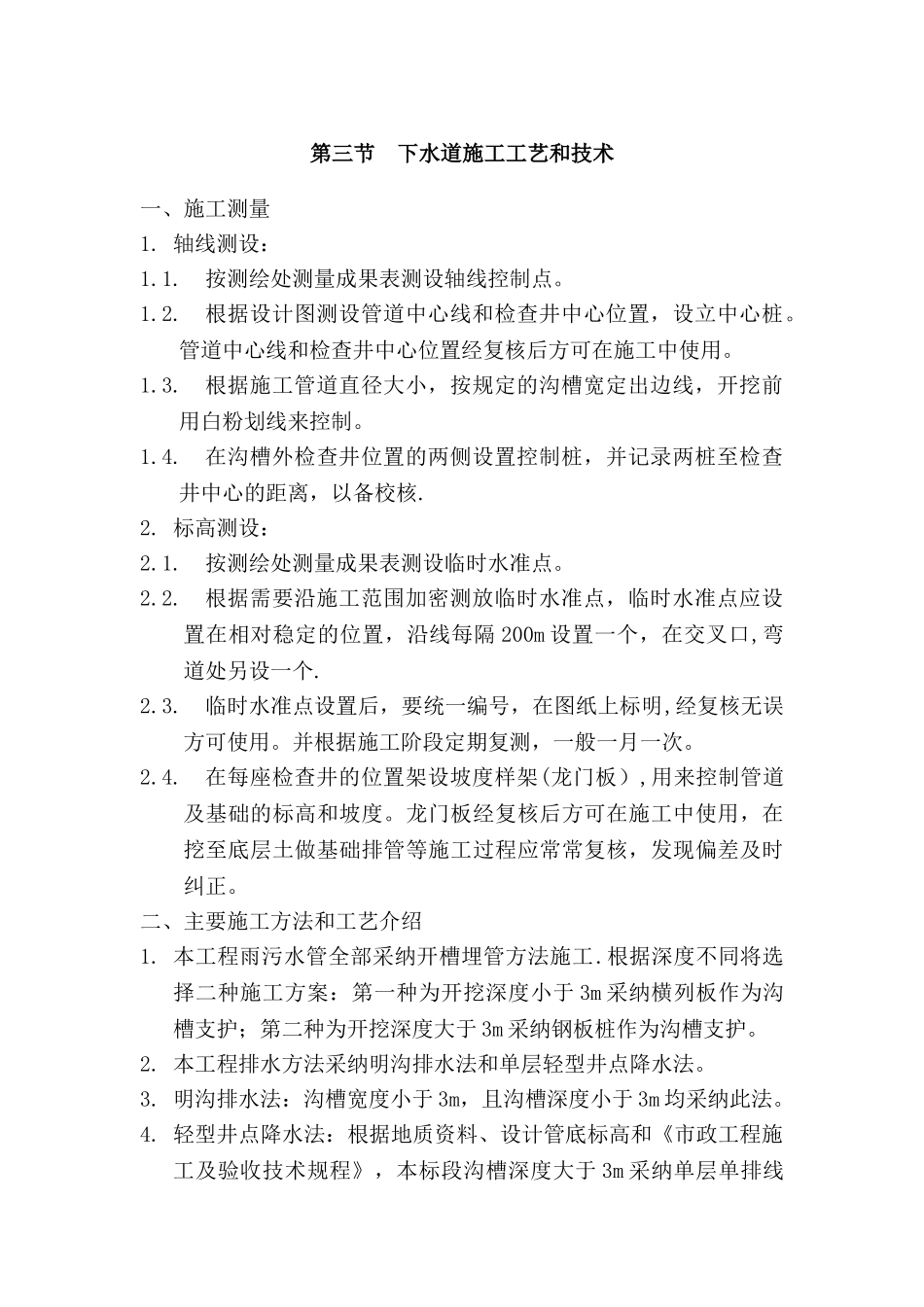

第三节 下水道施工工艺和技术一、施工测量1. 轴线测设：1.1.按测绘处测量成果表测设轴线控制点。1.2.根据设计图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。1.3.根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。1.4.在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核.2. 标高测设：2.1.按测绘处测量成果表测设临时水准点。2.2.根据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔 200m 设置一个，在交叉口,弯道处另设一个.2.3.临时水准点设置后，要统一编号，在图纸上标明,经复核无误方可使用。并根据施工阶段定期复测，一般一月一次。2.4.在每座检查井的位置架设坡度样架(龙门板）,用来控制管道及基础的标高和坡度。龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应常常复核，发现偏差及时纠正。二、主要施工方法和工艺介绍1. 本工程雨污水管全部采纳开槽埋管方法施工.根据深度不同将选择二种施工方案：第一种为开挖深度小于 3m 采纳横列板作为沟槽支护；第二种为开挖深度大于 3m 采纳钢板桩作为沟槽支护。2. 本工程排水方法采纳明沟排水法和单层轻型井点降水法。3. 明沟排水法：沟槽宽度小于 3m，且沟槽深度小于 3m 均采纳此法。4. 轻型井点降水法：根据地质资料、设计管底标高和《市政工程施工及验收技术规程》，本标段沟槽深度大于 3m 采纳单层单排线状井点。开槽埋管施工工艺流程:三、施工排水1. 明沟排水法：在沟槽的开挖过程中，在槽底两侧设置排水沟，将地表水或槽底,槽壁渗流出来的地下水汇合到槽底的排水沟内，然后通过排水沟流入集水坑，再用污泥泵将水抽走。抽出的水直接排入河内或下水道明沟.排水沟深度比沟槽底低 0。4m~0。5m，集水坑比排水沟低0。5m～1m,并保持水流畅通,地下水位低于开挖基坑底 0.5m。2. 轻型井点降水法:2.1.平面布置图： 井管距离槽壁 1m～1。5m，井点管的间距采纳 0。8m~1.2m。单层单排线状井点要设在地下水流上游一侧，两端延伸长度不小于沟槽宽。2.2.剖面图：地下水降落坡度:本工程采纳单层线状井点为 1/3~1/4。2.3.轻型井点施工:测量放线沟槽开挖管道基础沟槽支撑管道铺设窨井砌筑管道坞膀管道闭水沟槽回填拔除井点管道接缝打设井点打钢板桩2.3.1.轻型井点施工顺序：2.3.1.1. 挖井点沟槽、敷设集水总管;2.3.1.2...
