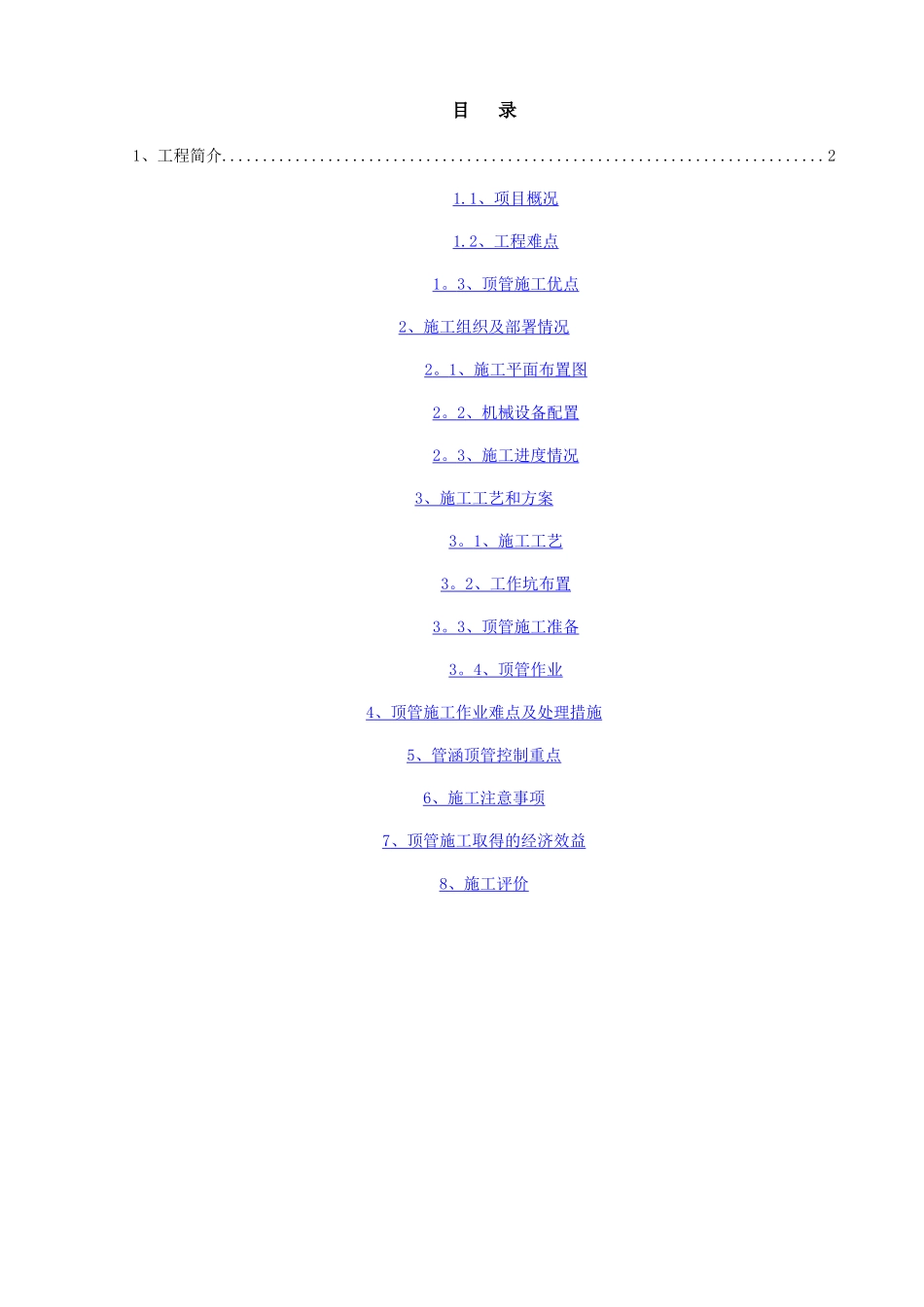

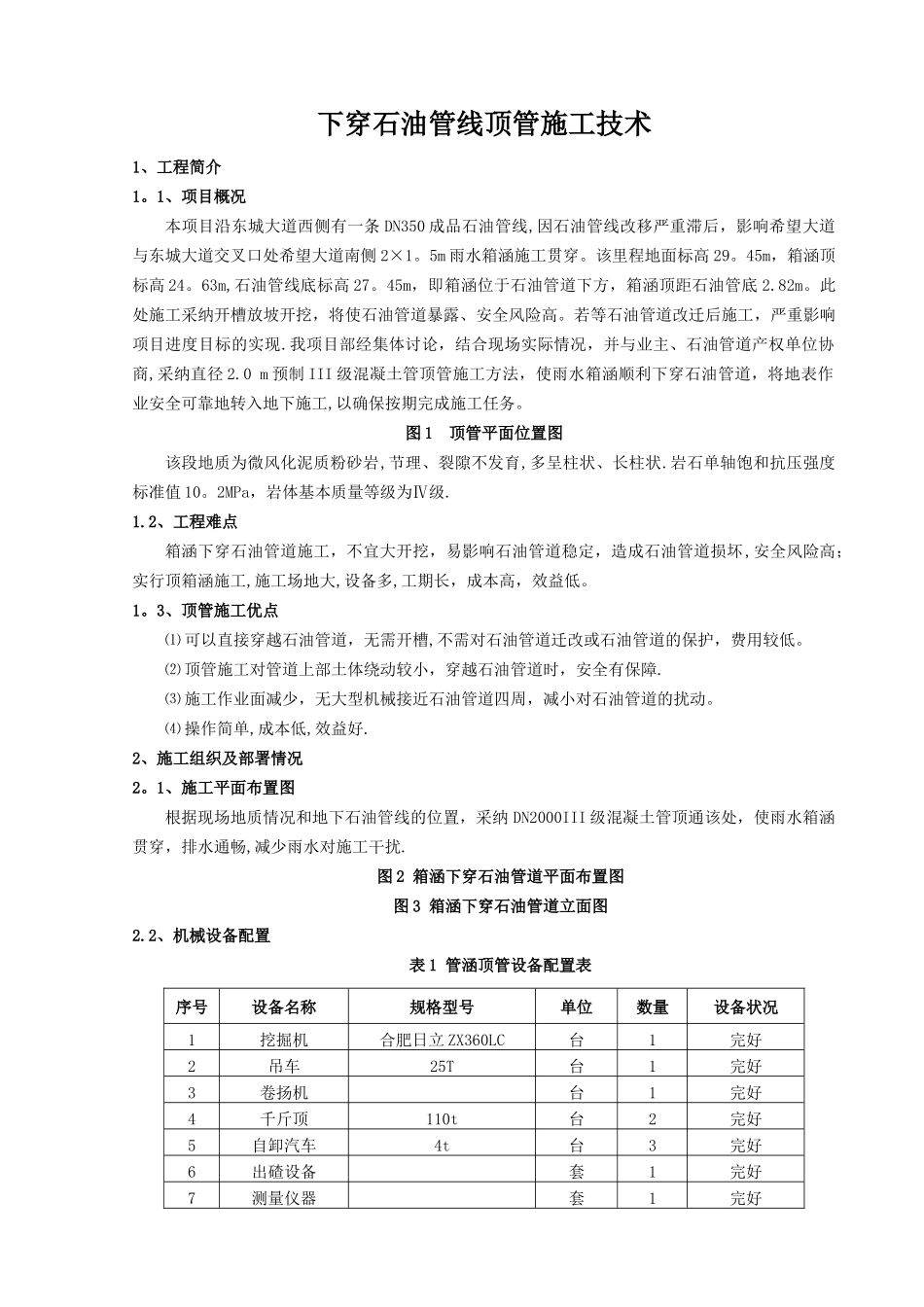

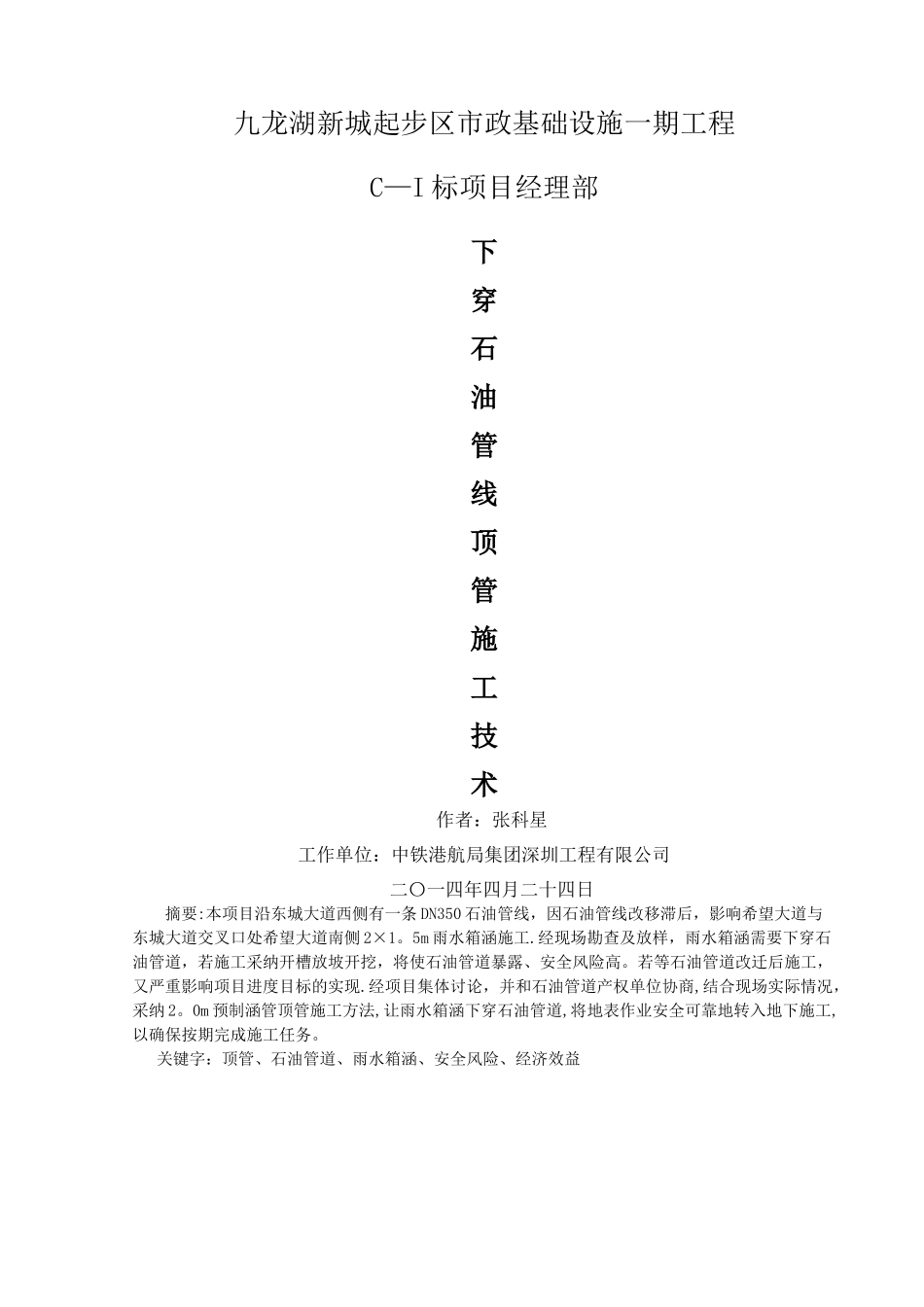

九龙湖新城起步区市政基础设施一期工程C—I 标项目经理部下穿石油管线顶管施工技术作者：张科星工作单位：中铁港航局集团深圳工程有限公司二〇一四年四月二十四日摘要:本项目沿东城大道西侧有一条 DN350 石油管线，因石油管线改移滞后，影响希望大道与东城大道交叉口处希望大道南侧 2×1。5m 雨水箱涵施工.经现场勘查及放样，雨水箱涵需要下穿石油管道，若施工采纳开槽放坡开挖，将使石油管道暴露、安全风险高。若等石油管道改迁后施工，又严重影响项目进度目标的实现.经项目集体讨论，并和石油管道产权单位协商,结合现场实际情况，采纳 2。0m 预制涵管顶管施工方法,让雨水箱涵下穿石油管道,将地表作业安全可靠地转入地下施工,以确保按期完成施工任务。关键字：顶管、石油管道、雨水箱涵、安全风险、经济效益目 录1、工程简介..........................................................................21.1 、项目概况 1.2 、工程难点 1 。 3 、顶管施工优点 2 、施工组织及部署情况 2 。 1 、施工平面布置图 2 。 2 、机械设备配置 2 。 3 、施工进度情况 3 、施工工艺和方案 3 。 1 、施工工艺 3 。 2 、工作坑布置 3 。 3 、顶管施工准备 3 。 4 、顶管作业 4 、顶管施工作业难点及处理措施 5 、管涵顶管控制重点 6 、施工注意事项 7 、顶管施工取得的经济效益 8 、施工评价 下穿石油管线顶管施工技术1、工程简介1。1、项目概况本项目沿东城大道西侧有一条 DN350 成品石油管线,因石油管线改移严重滞后，影响希望大道与东城大道交叉口处希望大道南侧 2×1。5m 雨水箱涵施工贯穿。该里程地面标高 29。45m，箱涵顶标高 24。63m,石油管线底标高 27。45m，即箱涵位于石油管道下方，箱涵顶距石油管底 2.82m。此处施工采纳开槽放坡开挖，将使石油管道暴露、安全风险高。若等石油管道改迁后施工，严重影响项目进度目标的实现.我项目部经集体讨论，结合现场实际情况，并与业主、石油管道产权单位协商,采纳直径 2.0 m 预制 III 级混凝土管顶管施工方法，使雨水箱涵顺利下穿石油管道，将地表作业安全可靠地转入地下施工,以确保按期完成施工任务。图 1 顶管平面位置图该段地质为微风化泥质粉砂岩,节理、裂隙不发育,多呈柱状、长柱状.岩石单轴饱和抗压强度标准值 10。2MPa，岩体基本质量等级为Ⅳ级.1.2、工程难点箱涵下穿石油管道施工，不宜大开挖，易影响石油管道稳定，造成...
