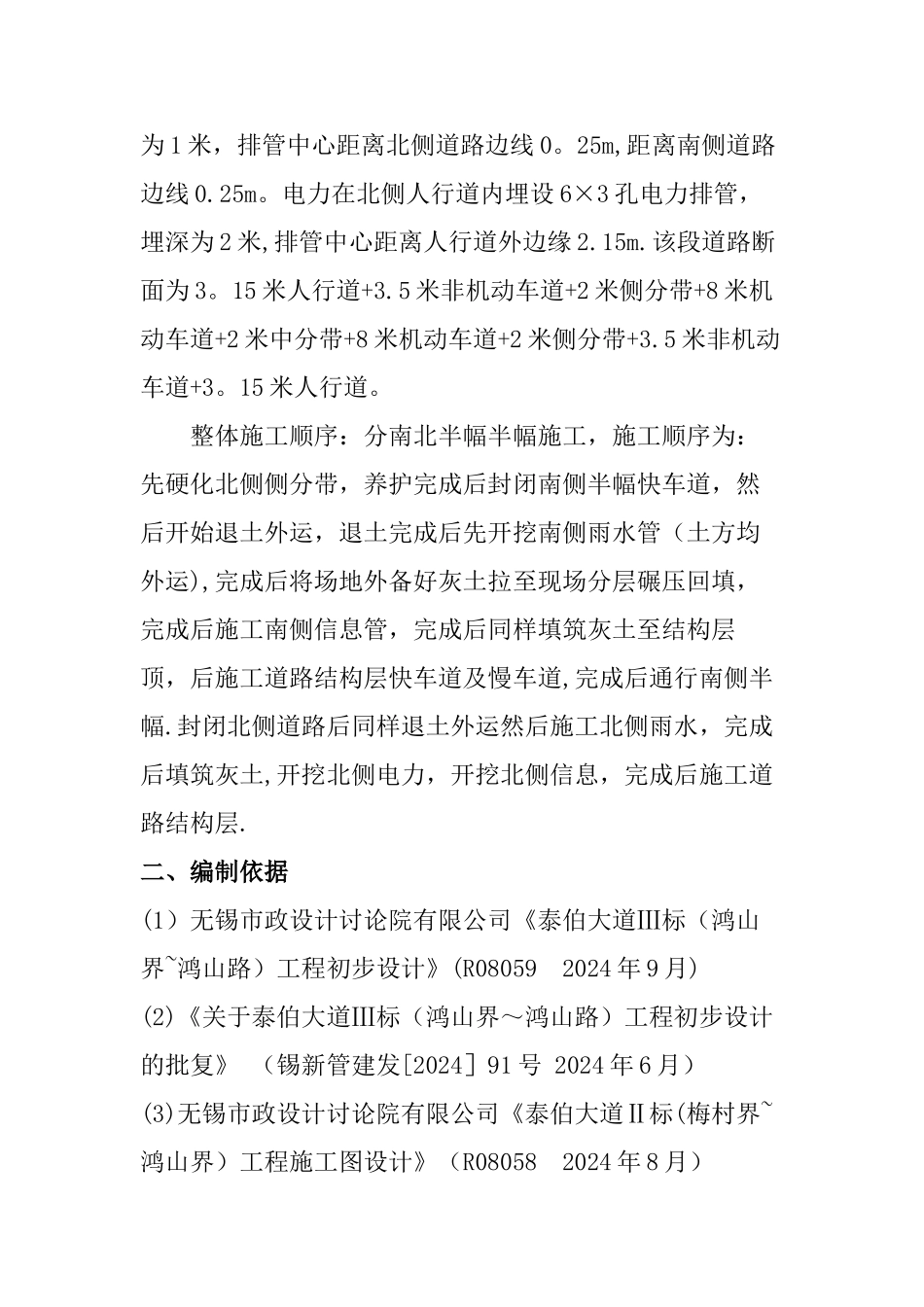

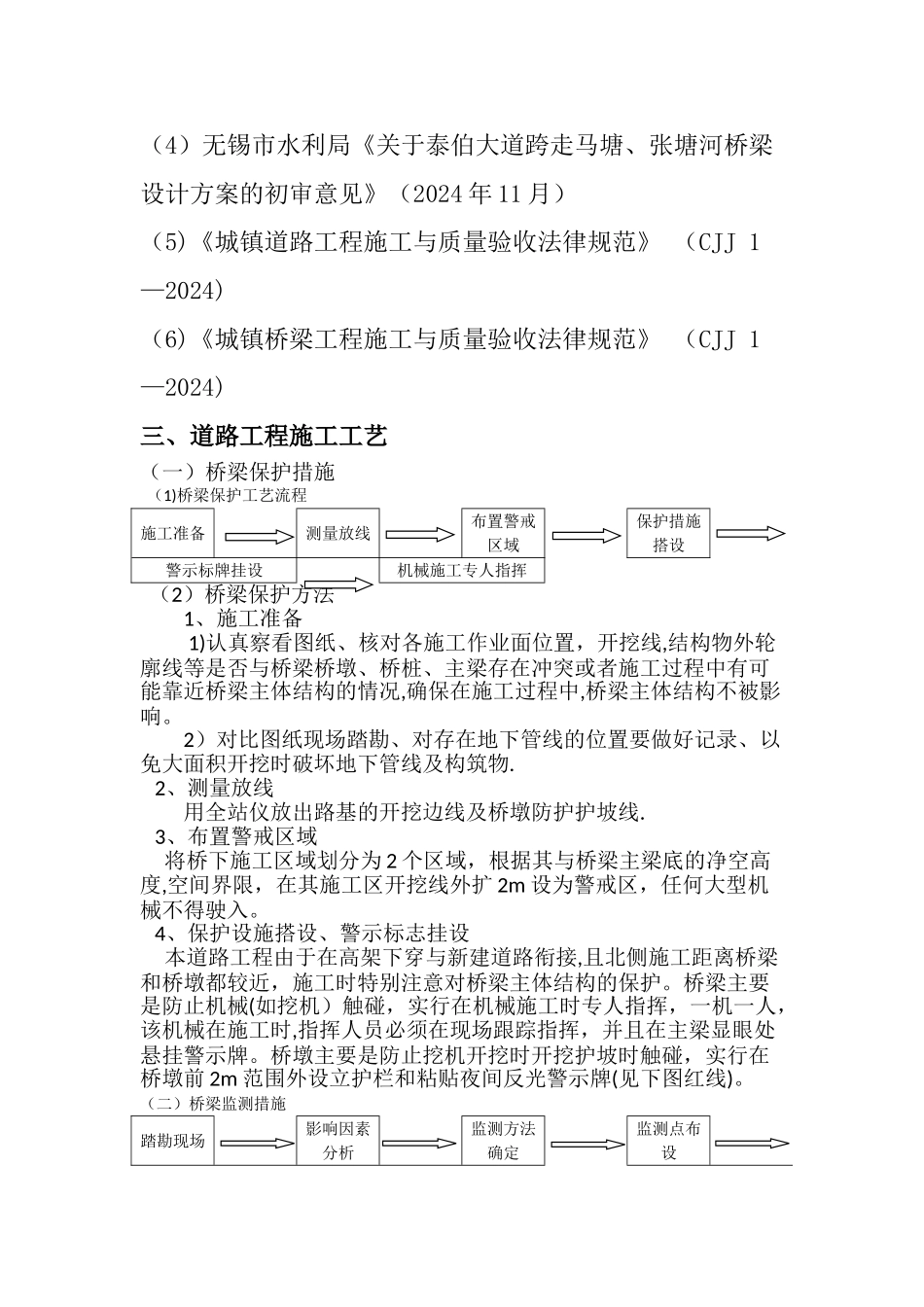

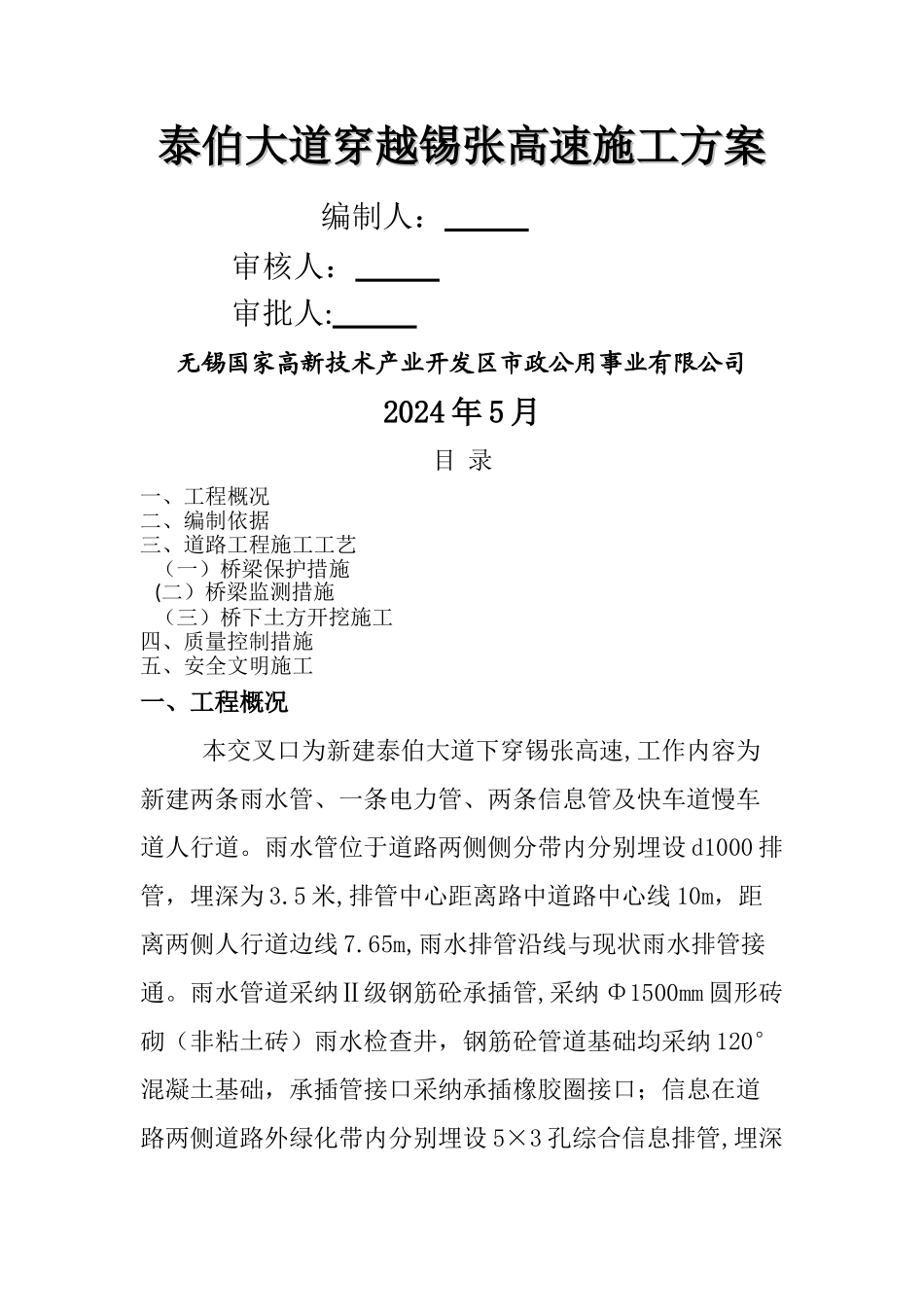

泰伯大道穿越锡张高速施工方案泰伯大道穿越锡张高速施工方案 编制人： 审核人： 审批人: 无锡国家高新技术产业开发区市政公用事业有限公司2024 年 5 月目 录一、工程概况二、编制依据三、道路工程施工工艺 （一）桥梁保护措施 (二）桥梁监测措施 （三）桥下土方开挖施工 四、质量控制措施五、安全文明施工一、工程概况 本交叉口为新建泰伯大道下穿锡张高速,工作内容为新建两条雨水管、一条电力管、两条信息管及快车道慢车道人行道。雨水管位于道路两侧侧分带内分别埋设 d1000 排管，埋深为 3.5 米,排管中心距离路中道路中心线 10m，距离两侧人行道边线 7.65m,雨水排管沿线与现状雨水排管接通。雨水管道采纳Ⅱ级钢筋砼承插管,采纳 Φ1500mm 圆形砖砌（非粘土砖）雨水检查井，钢筋砼管道基础均采纳 120°混凝土基础，承插管接口采纳承插橡胶圈接口；信息在道路两侧道路外绿化带内分别埋设 5×3 孔综合信息排管,埋深为 1 米，排管中心距离北侧道路边线 0。25m,距离南侧道路边线 0.25m。电力在北侧人行道内埋设 6×3 孔电力排管，埋深为 2 米,排管中心距离人行道外边缘 2.15m.该段道路断面为 3。15 米人行道+3.5 米非机动车道+2 米侧分带+8 米机动车道+2 米中分带+8 米机动车道+2 米侧分带+3.5 米非机动车道+3。15 米人行道。 整体施工顺序：分南北半幅半幅施工，施工顺序为：先硬化北侧侧分带，养护完成后封闭南侧半幅快车道，然后开始退土外运，退土完成后先开挖南侧雨水管（土方均外运),完成后将场地外备好灰土拉至现场分层碾压回填，完成后施工南侧信息管，完成后同样填筑灰土至结构层顶，后施工道路结构层快车道及慢车道,完成后通行南侧半幅.封闭北侧道路后同样退土外运然后施工北侧雨水，完成后填筑灰土,开挖北侧电力，开挖北侧信息，完成后施工道路结构层.二、编制依据(1）无锡市政设计讨论院有限公司《泰伯大道Ⅲ标（鸿山界~鸿山路）工程初步设计》(R08059 2024 年 9 月) (2)《关于泰伯大道Ⅲ标（鸿山界～鸿山路）工程初步设计的批复》 （锡新管建发[2024］91 号 2024 年 6 月）(3)无锡市政设计讨论院有限公司《泰伯大道Ⅱ标(梅村界~鸿山界）工程施工图设计》（R08058 2024 年 8 月）（4）无锡市水利局《关于泰伯大道跨走马塘、张塘河桥梁设计方案的初审意见》（2024 年 11 月）（5)《城镇道路工程施工与质量验收法律规范》 （CJJ 1—2024)（6)《城镇桥梁工程施工与质量验收...
