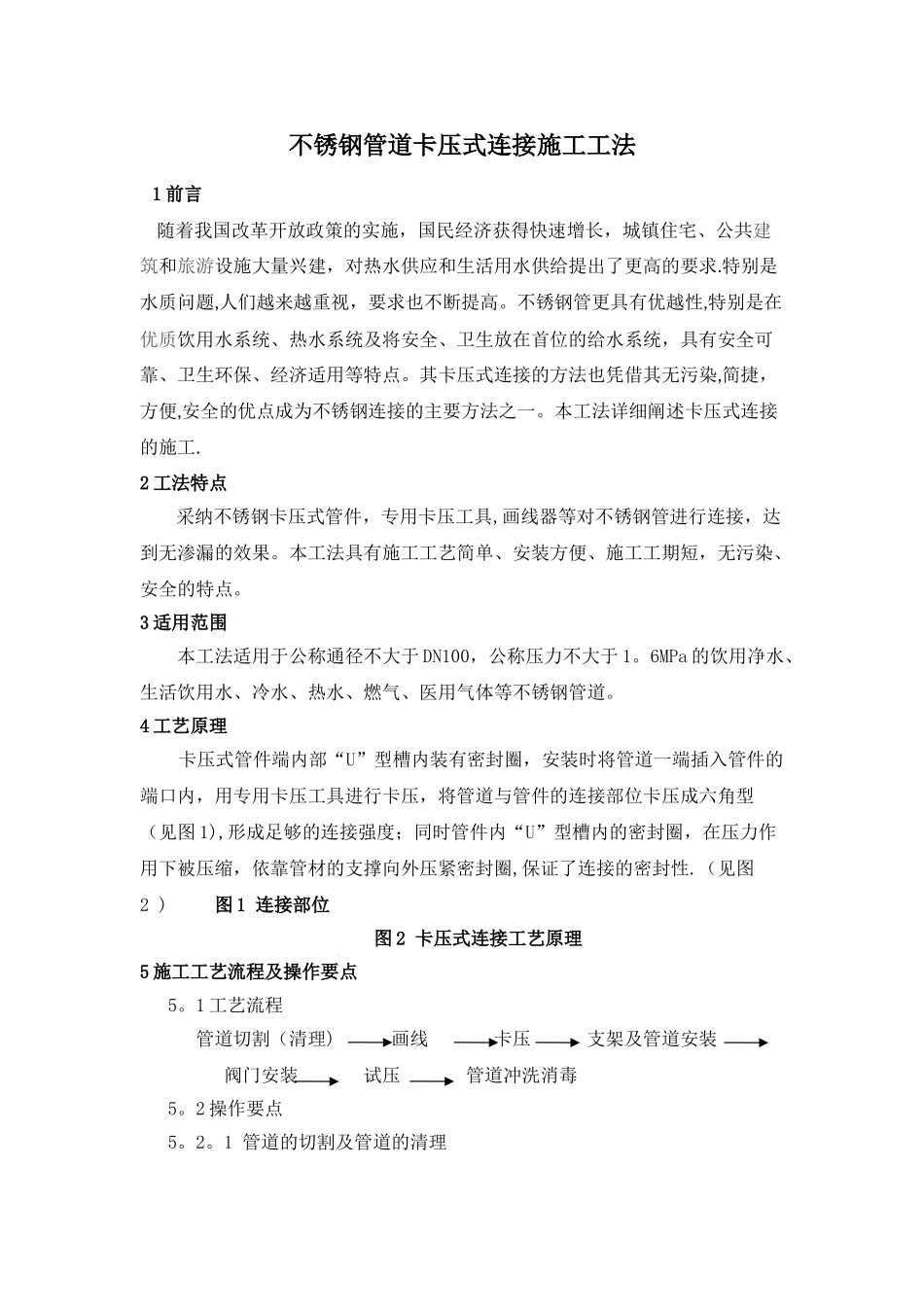

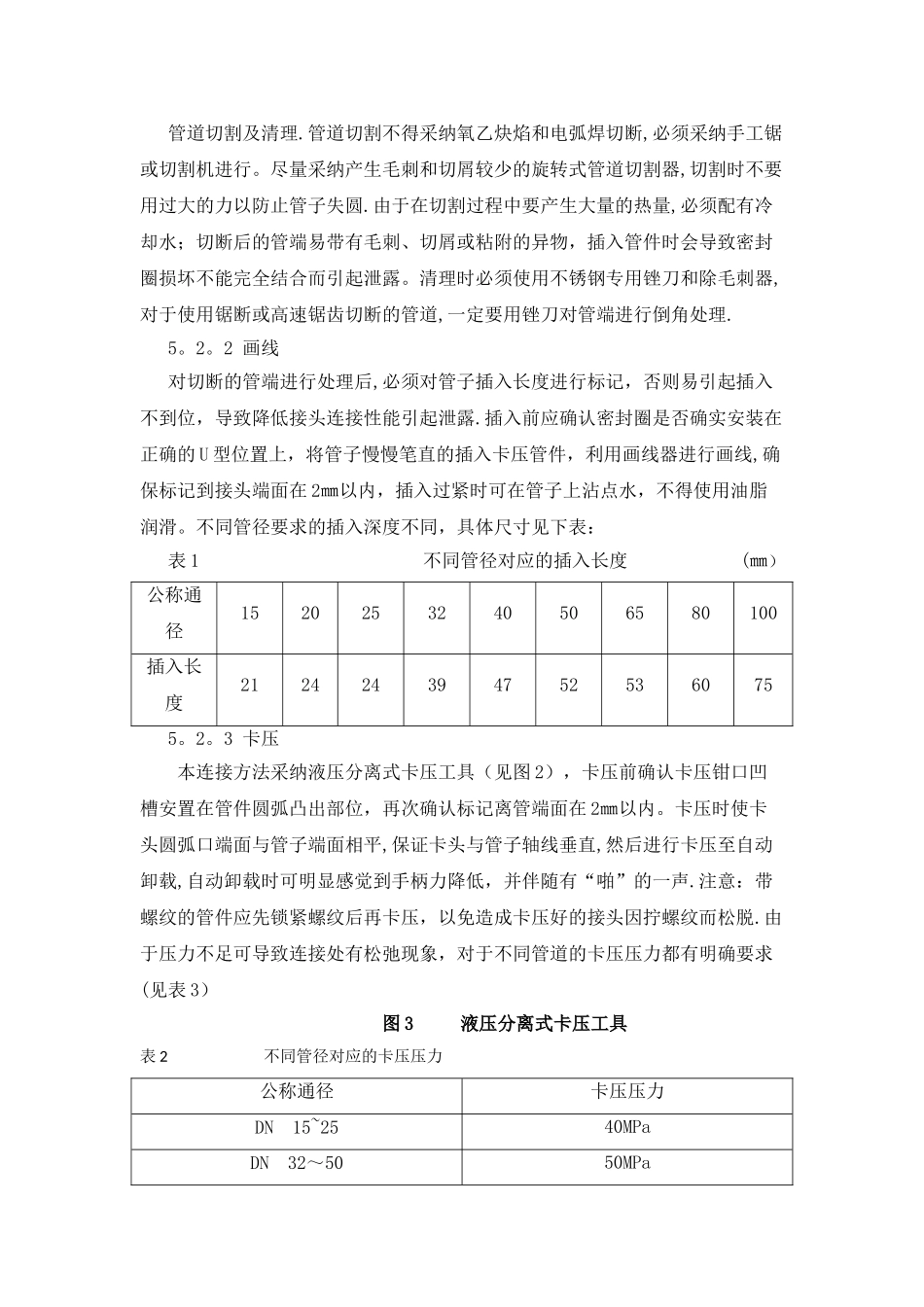

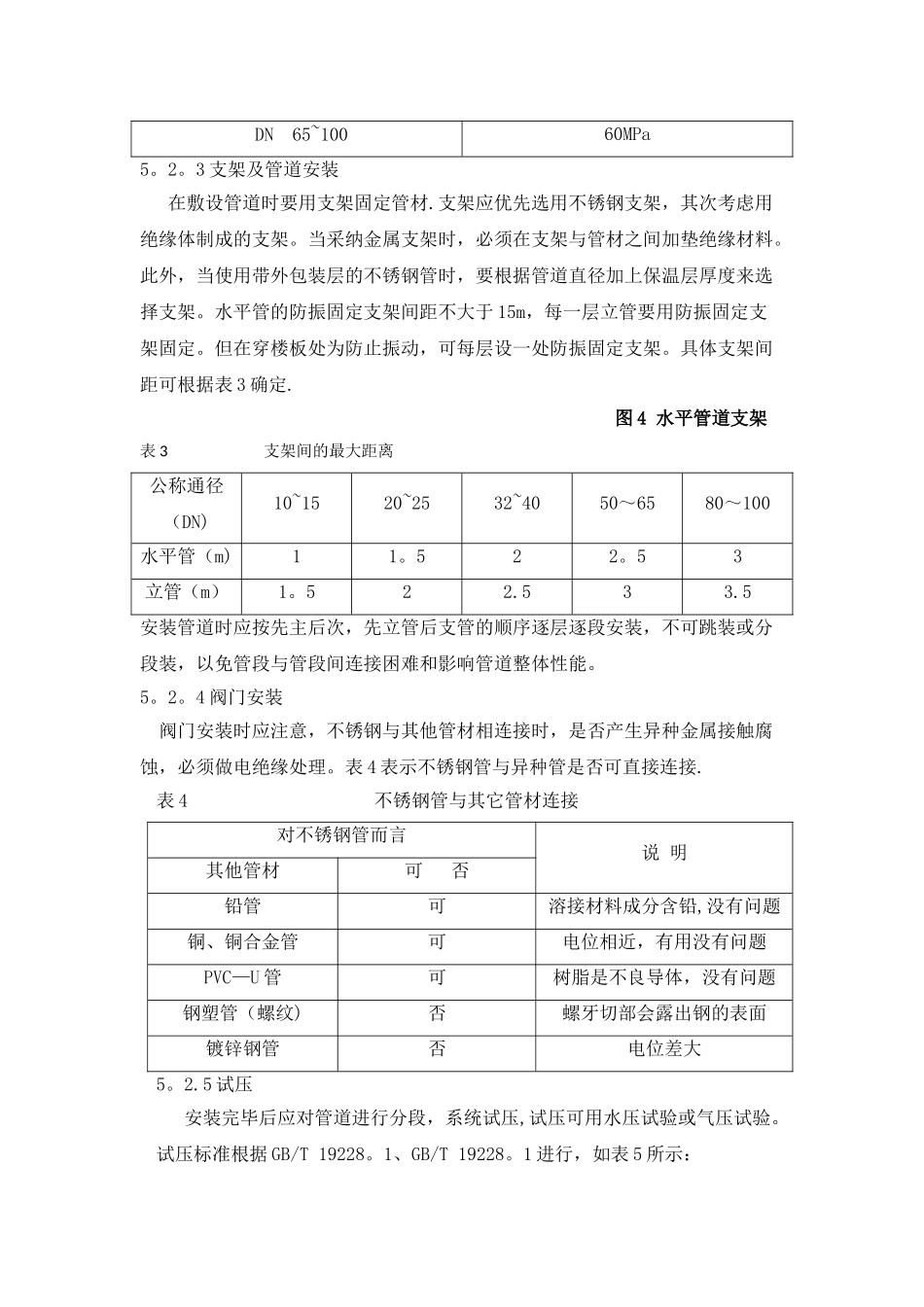

不锈钢管道卡压式连接施工工法 1 前言 随着我国改革开放政策的实施,国民经济获得快速增长,城镇住宅、公共建筑和旅游设施大量兴建,对热水供应和生活用水供给提出了更高的要求.特别是水质问题,人们越来越重视,要求也不断提高。不锈钢管更具有优越性,特别是在优质饮用水系统、热水系统及将安全、卫生放在首位的给水系统,具有安全可靠、卫生环保、经济适用等特点。其卡压式连接的方法也凭借其无污染,简捷,方便,安全的优点成为不锈钢连接的主要方法之一。本工法详细阐述卡压式连接的施工.2 工法特点采纳不锈钢卡压式管件,专用卡压工具,画线器等对不锈钢管进行连接,达到无渗漏的效果。本工法具有施工工艺简单、安装方便、施工工期短,无污染、安全的特点。3 适用范围本工法适用于公称通径不大于 DN100,公称压力不大于 1。6MPa 的饮用净水、生活饮用水、冷水、热水、燃气、医用气体等不锈钢管道。4 工艺原理卡压式管件端内部“U”型槽内装有密封圈,安装时将管道一端插入管件的端口内,用专用卡压工具进行卡压,将管道与管件的连接部位卡压成六角型(见图 1),形成足够的连接强度;同时管件内“U”型槽内的密封圈,在压力作用下被压缩,依靠管材的支撑向外压紧密封圈,保证了连接的密封性.(见图2 ) 图 1 连接部位 图 2 卡压式连接工艺原理5 施工工艺流程及操作要点 5。1 工艺流程 管道切割(清理) 画线 卡压 支架及管道安装 阀门安装 试压 管道冲洗消毒5。2 操作要点5。2。1 管道的切割及管道的清理管道切割及清理.管道切割不得采纳氧乙炔焰和电弧焊切断,必须采纳手工锯或切割机进行。尽量采纳产生毛刺和切屑较少的旋转式管道切割器,切割时不要用过大的力以防止管子失圆.由于在切割过程中要产生大量的热量,必须配有冷却水;切断后的管端易带有毛刺、切屑或粘附的异物,插入管件时会导致密封圈损坏不能完全结合而引起泄露。清理时必须使用不锈钢专用锉刀和除毛刺器,对于使用锯断或高速锯齿切断的管道,一定要用锉刀对管端进行倒角处理.5。2。2 画线对切断的管端进行处理后,必须对管子插入长度进行标记,否则易引起插入不到位,导致降低接头连接性能引起泄露.插入前应确认密封圈是否确实安装在正确的 U 型位置上,将管子慢慢笔直的插入卡压管件,利用画线器进行画线,确保标记到接头端面在 2㎜以内,插入过紧时可在管子上沾点水,不得使用油脂润滑。不同管径要求的插入深度不同,具体尺寸见下表: 表 1 不同管径...
