不锈钢管道安装施工工艺VIP专享

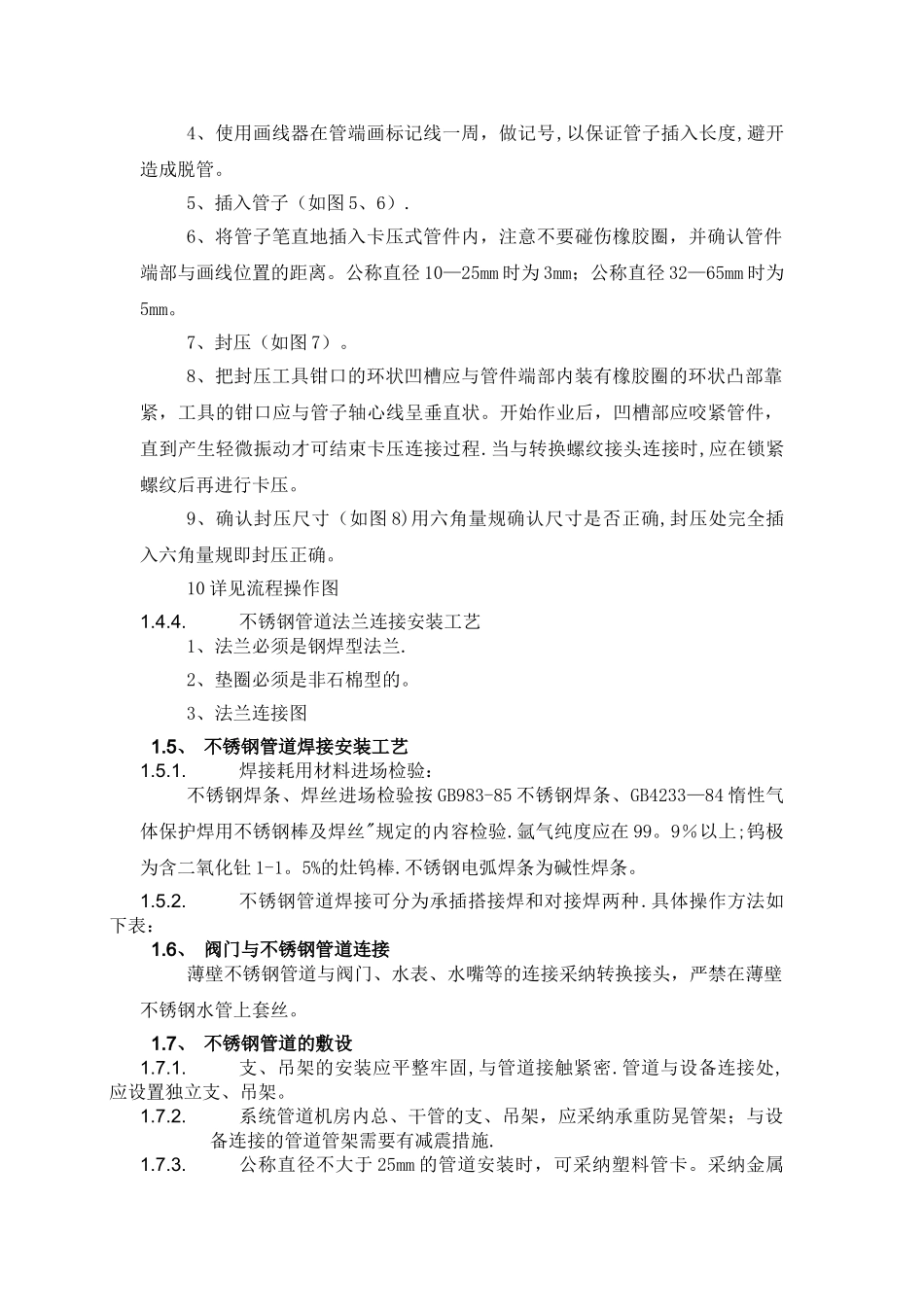

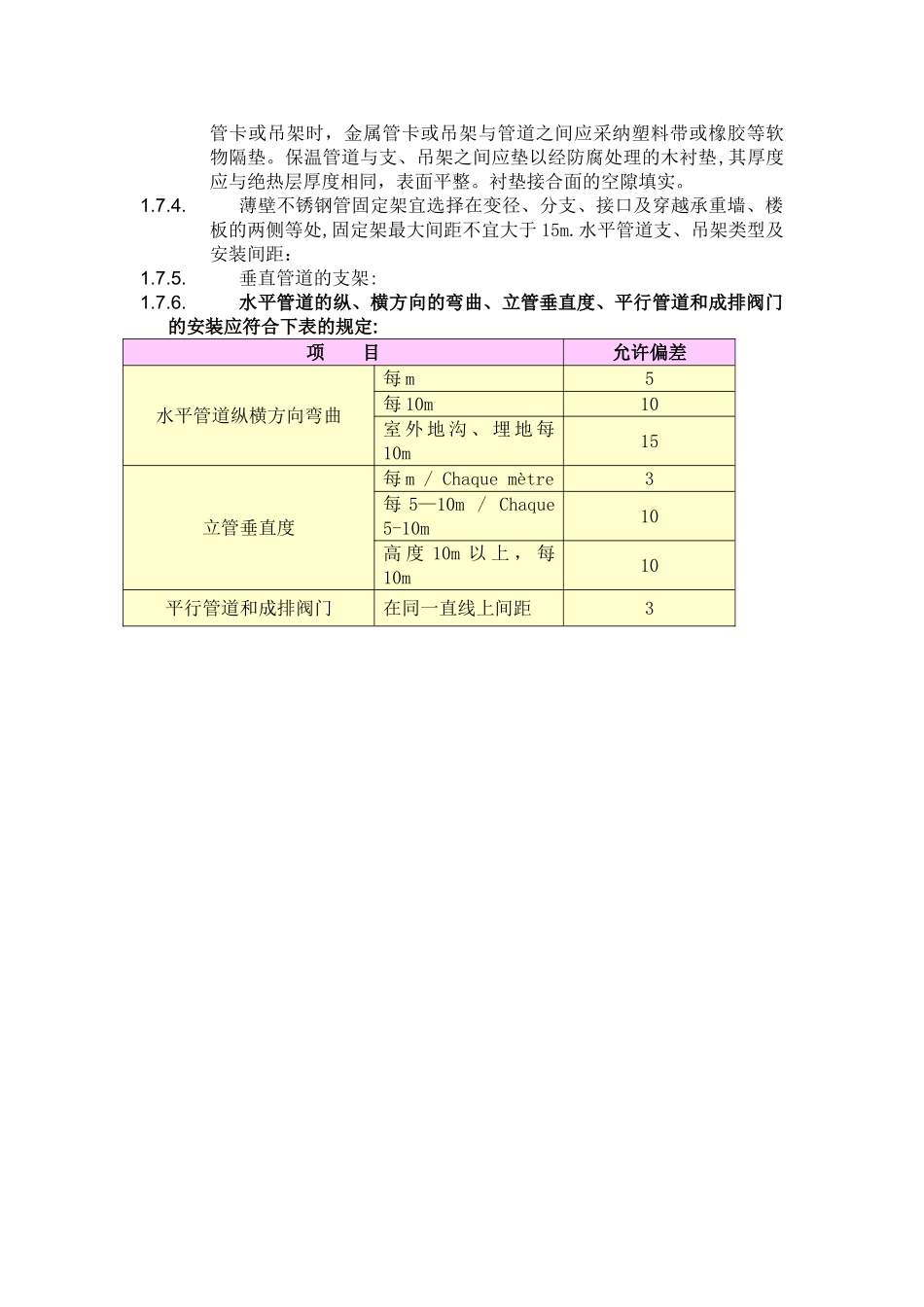

1不锈钢管道安装施工工艺1.1、 不锈钢管道的安装工艺流程1.2、 不锈钢管道的预制加工1.2.1. 切割：1、不锈钢管道的切割严禁用氧—乙炔焰. 2、DN15、20、25 的小口径管子可用手动式切管刀.3、DN25 以上中、大口径管子可用无齿手锯和电锯割断，切割后须清除管口内外壁毛刺。4、大口径管子可采纳高速旋转切割砂轮.1.2.2. 弯曲：对于直径小于 25mm 的管道可使用专用工具进行弯曲,但弯曲半径须是管道直径 的四倍。1.3、 不锈钢管道的连接方式名 称原 理使用范围卡压式以带有特种密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作用。DN15-60法兰式快接法兰法兰与配管作环缝 TIG 焊接，用快夹使法兰间的密封垫压缩后起到密封作用，完成配管间连接的方式.DN75—100用于常拆部位活接法兰榫槽型法兰与配管(或管件）作环缝 TIG焊接，用紧固件通过活套法兰，榫槽法兰和密封圈起到密封作用，完成配管间连接的方式。DN150-200用于常拆部位焊接式承插搭接焊将通常承插式的管件与配管作环缝 TIG 焊接起到密封作用，完成配管间连接的方式DN75—100对接焊将配管与配管（或管件)之间用环缝 TIG焊接，完成配管间连接的方式DN150—2001.4、 不锈钢管道卡压式连接安装工艺1.4.1. 不锈钢卡压式管件端口部分有环状 U 形槽，且内装有 O 型密封圈.安装时， 用专用卡压工具使 U 形槽凸部缩径,且薄壁不锈钢管水管、管件承插部位卡成六角形。如下图所示:1.4.2.安装工艺流程：1.4.3. 不锈钢管道卡压式连接安装过程：1、切管：使用切管设备切断管子(如图 1），为避开刺伤封圈，使用专用除毛器或锉刀将毛刺完全除净（如图 2）.2、放橡胶圈（如图 3）。3、画线（如图 4）。4、使用画线器在管端画标记线一周，做记号,以保证管子插入长度,避开造成脱管。5、插入管子（如图 5、6）.6、将管子笔直地插入卡压式管件内，注意不要碰伤橡胶圈，并确认管件端部与画线位置的距离。公称直径 10—25mm 时为 3mm；公称直径 32—65mm 时为5mm。7、封压（如图 7）。8、把封压工具钳口的环状凹槽应与管件端部内装有橡胶圈的环状凸部靠紧，工具的钳口应与管子轴心线呈垂直状。开始作业后，凹槽部应咬紧管件，直到产生轻微振动才可结束卡压连接过程.当与转换螺纹接头连接时,应在锁紧螺纹后再进行卡压。9、确认封压尺寸（如图 8)用六角量规确认尺寸是否正确,封压处完全插入六角量规即封压正确。10 详见流程操作图1.4.4.不锈钢管道法兰连接安装...
