专项施工方案(综合布线系统)

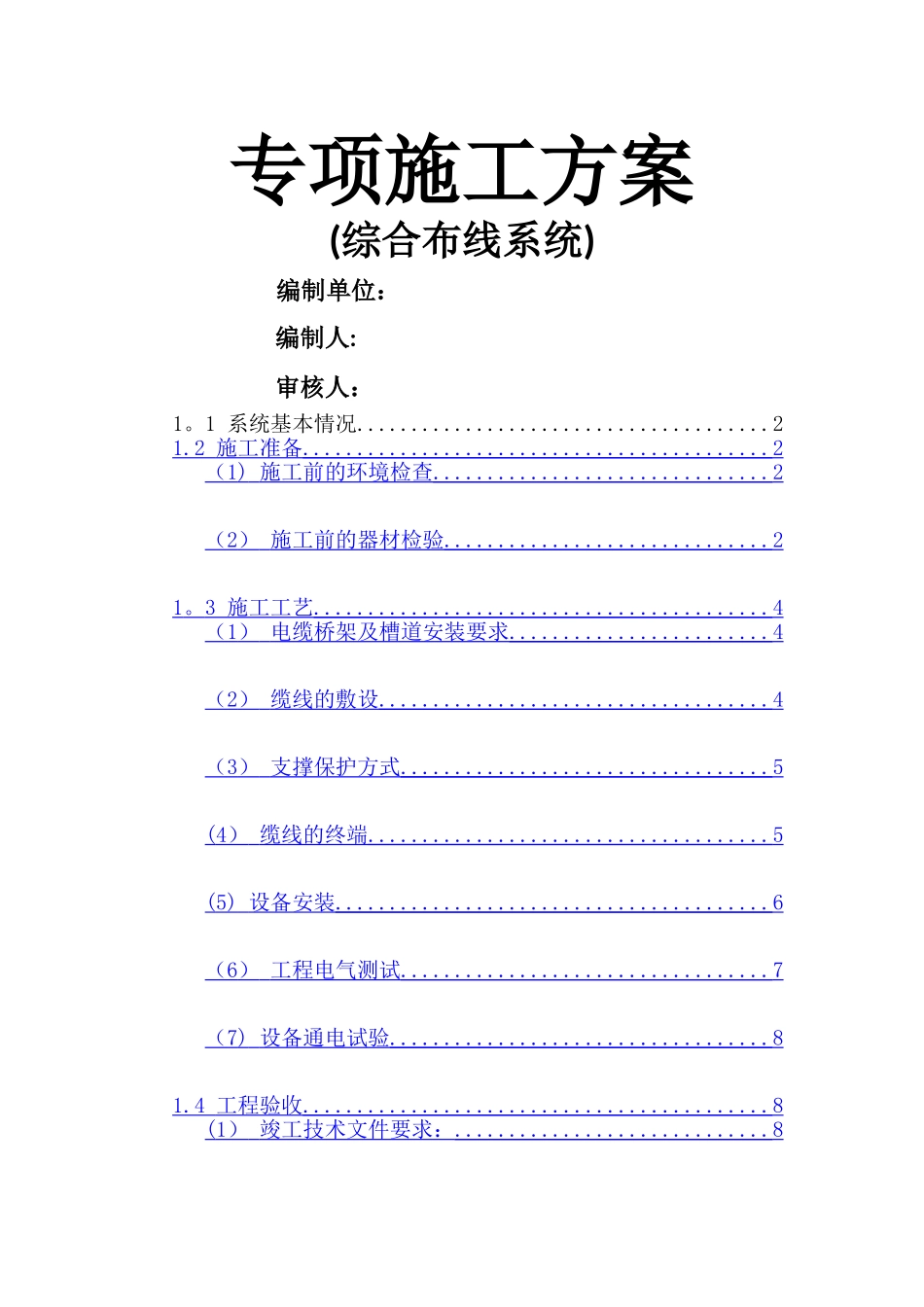

专项施工方案(综合布线系统)编制单位： 编制人: 审核人：1。1 系统基本情况......................................21.2 施工准备 ........................................... 2 （ 1 ) 施工前的环境检查 ............................... 2 （ 2 ） 施工前的器材检验 .............................. 2 1 。 3 施工工艺 .......................................... 4 （ 1 ） 电缆桥架及槽道安装要求 ........................ 4 （ 2 ） 缆线的敷设 .................................... 4 （ 3 ） 支撑保护方式 .................................. 5 ( 4 ） 缆线的终端 ..................................... 5 ( 5 ) 设备安装 ........................................ 6 （ 6 ） 工程电气测试 .................................. 7 （ 7 ) 设备通电试验 ................................... 8 1.4 工程验收 ........................................... 8 ( 1 ） 竣工技术文件要求： ............................. 8 1。1 系统基本情况本工程内综合布线系统包括公网、市话系统的布线系统，独立桥架敷设.公网、市话系统采纳超五类非屏蔽布线系统.公网、市话系统中,数据部分的主配线架设在首层数据网络中心，语音部分的主配线架设在首层固定通信设备机房。各系统根据区域管理分别设置楼层配线架，从主配线架到楼层配线架，从楼层配线架到用户信息插座，每个局部的物理拓朴结构都采纳星型拓朴结构。1。2 施工准备(1) 施工前的环境检查 在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查,具备下列条件方可开工。1) 交接间、设备间、工作区土建工程已全部竣工.房屋地面平整、光洁，门的高度和宽度应不阻碍设备和器材的搬运，门锁和钥匙齐全.2） 房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求.3） 对设备间铺设的活动地板应专门检查，地板板块铺设严密牢固,每平方米允许偏差不应大于 2mm,地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求.4） 交接间、设备间应提供可靠的施工电源和接地装置。5） 交接间、设备间的面积、环境、温湿度均应符合设计要求和相关规定.(2) 施工前的器材检验1） 器材检验一般要求.① 施工前,对工程所用缆线器材规格、程序、数量、质量进行检查,无出厂检验证明者或与设...
