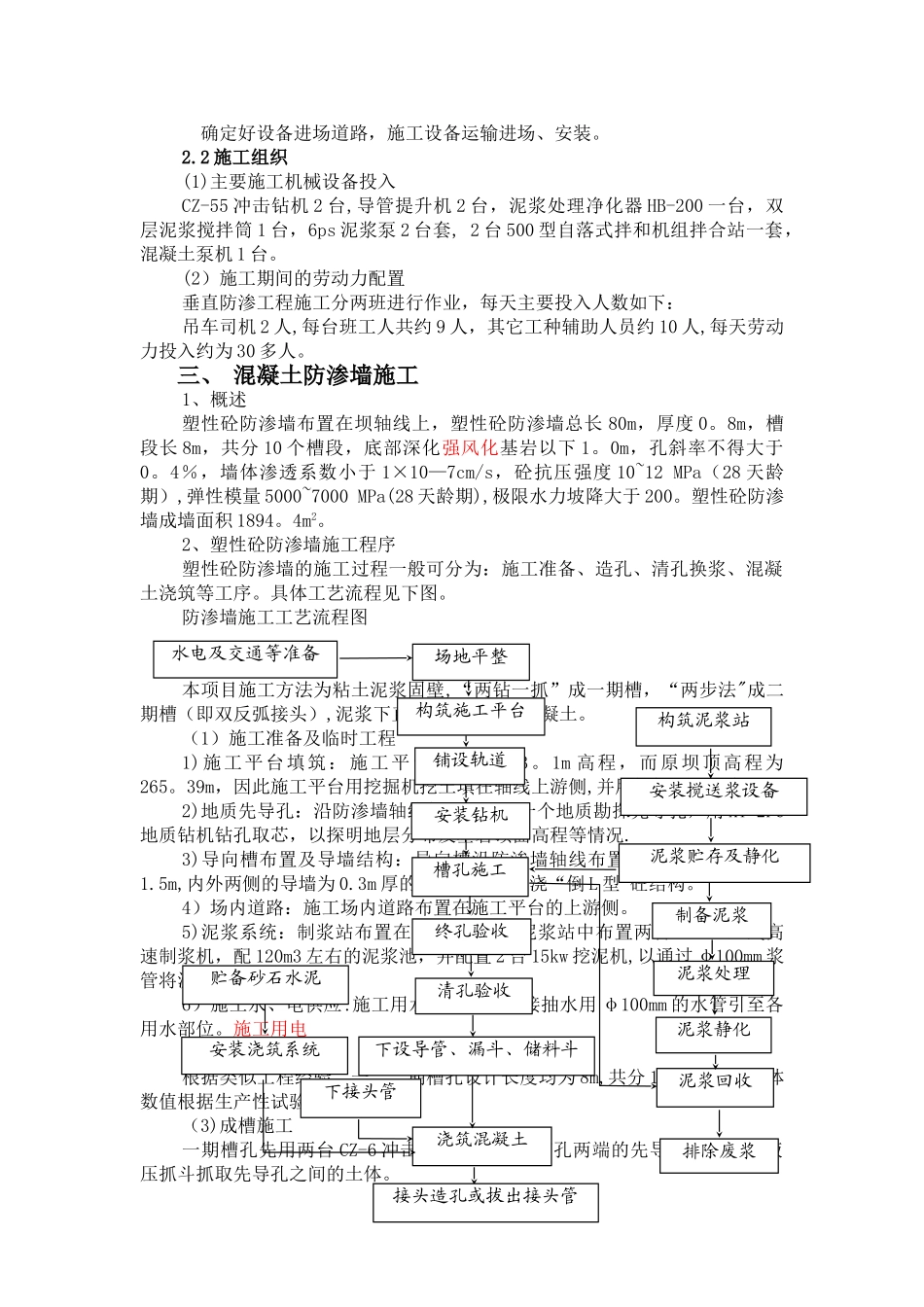

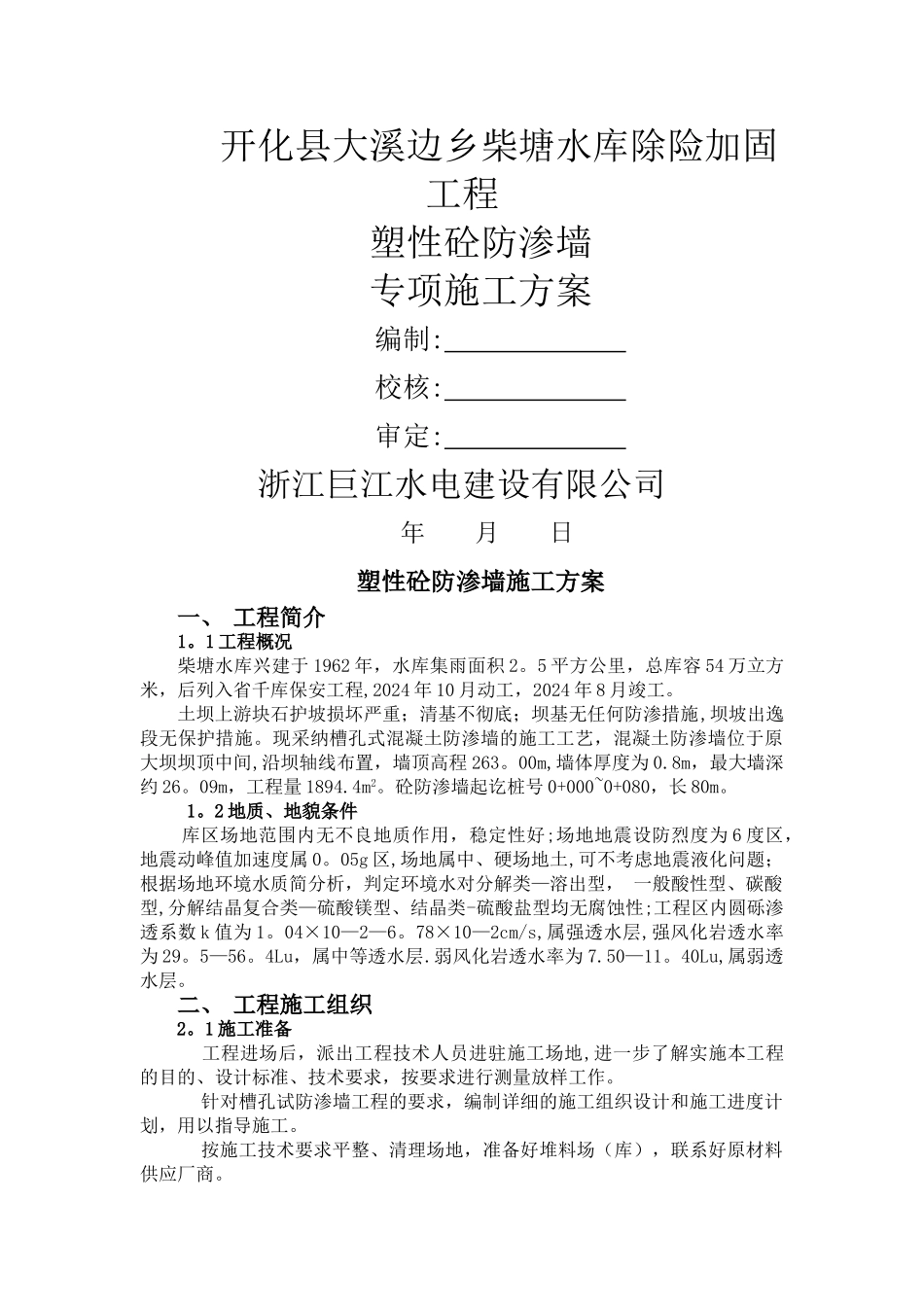

开化县大溪边乡柴塘水库除险加固工程塑性砼防渗墙专项施工方案编制: 校核: 审定: 浙江巨江水电建设有限公司年 月 日 塑性砼防渗墙施工方案一、 工程简介1。1 工程概况柴塘水库兴建于 1962 年，水库集雨面积 2。5 平方公里，总库容 54 万立方米，后列入省千库保安工程,2024 年 10 月动工，2024 年 8 月竣工。土坝上游块石护坡损坏严重；清基不彻底；坝基无任何防渗措施,坝坡出逸段无保护措施。现采纳槽孔式混凝土防渗墙的施工工艺，混凝土防渗墙位于原大坝坝顶中间,沿坝轴线布置，墙顶高程 263。00m,墙体厚度为 0.8m，最大墙深约 26。09m，工程量 1894.4m2。砼防渗墙起讫桩号 0+000~0+080，长 80m。 1。2 地质、地貌条件 库区场地范围内无不良地质作用，稳定性好;场地地震设防烈度为 6 度区，地震动峰值加速度属 0。05g 区,场地属中、硬场地土,可不考虑地震液化问题；根据场地环境水质简分析，判定环境水对分解类—溶出型， 一般酸性型、碳酸型,分解结晶复合类—硫酸镁型、结晶类-硫酸盐型均无腐蚀性;工程区内圆砾渗透系数 k 值为 1。04×10—2—6。78×10—2cm/s,属强透水层,强风化岩透水率为 29。5—56。4Lu，属中等透水层.弱风化岩透水率为 7.50—11。40Lu,属弱透水层。二、 工程施工组织2。1 施工准备 工程进场后，派出工程技术人员进驻施工场地,进一步了解实施本工程的目的、设计标准、技术要求，按要求进行测量放样工作。 针对槽孔试防渗墙工程的要求，编制详细的施工组织设计和施工进度计划，用以指导施工。 按施工技术要求平整、清理场地，准备好堆料场（库），联系好原材料供应厂商。 确定好设备进场道路，施工设备运输进场、安装。2.2 施工组织(1)主要施工机械设备投入CZ-55 冲击钻机 2 台,导管提升机 2 台，泥浆处理净化器 HB-200 一台，双层泥浆搅拌筒 1 台，6ps 泥浆泵 2 台套, 2 台 500 型自落式拌和机组拌合站一套，混凝土泵机 1 台。(2）施工期间的劳动力配置垂直防渗工程施工分两班进行作业，每天主要投入人数如下：吊车司机 2 人,每台班工人共约 9 人，其它工种辅助人员约 10 人,每天劳动力投入约为 30 多人。三、 混凝土防渗墙施工1、概述塑性砼防渗墙布置在坝轴线上，塑性砼防渗墙总长 80m，厚度 0。8m，槽段长 8m，共分 10 个槽段，底部深化强风化基岩以下 1。0m，孔斜率不得大于0。4％，墙体渗透系数小于 1×10—7cm/s，砼抗压强度 10~12...
