世纪荣盛钢结构厂房临时用电施工方案VIP专享

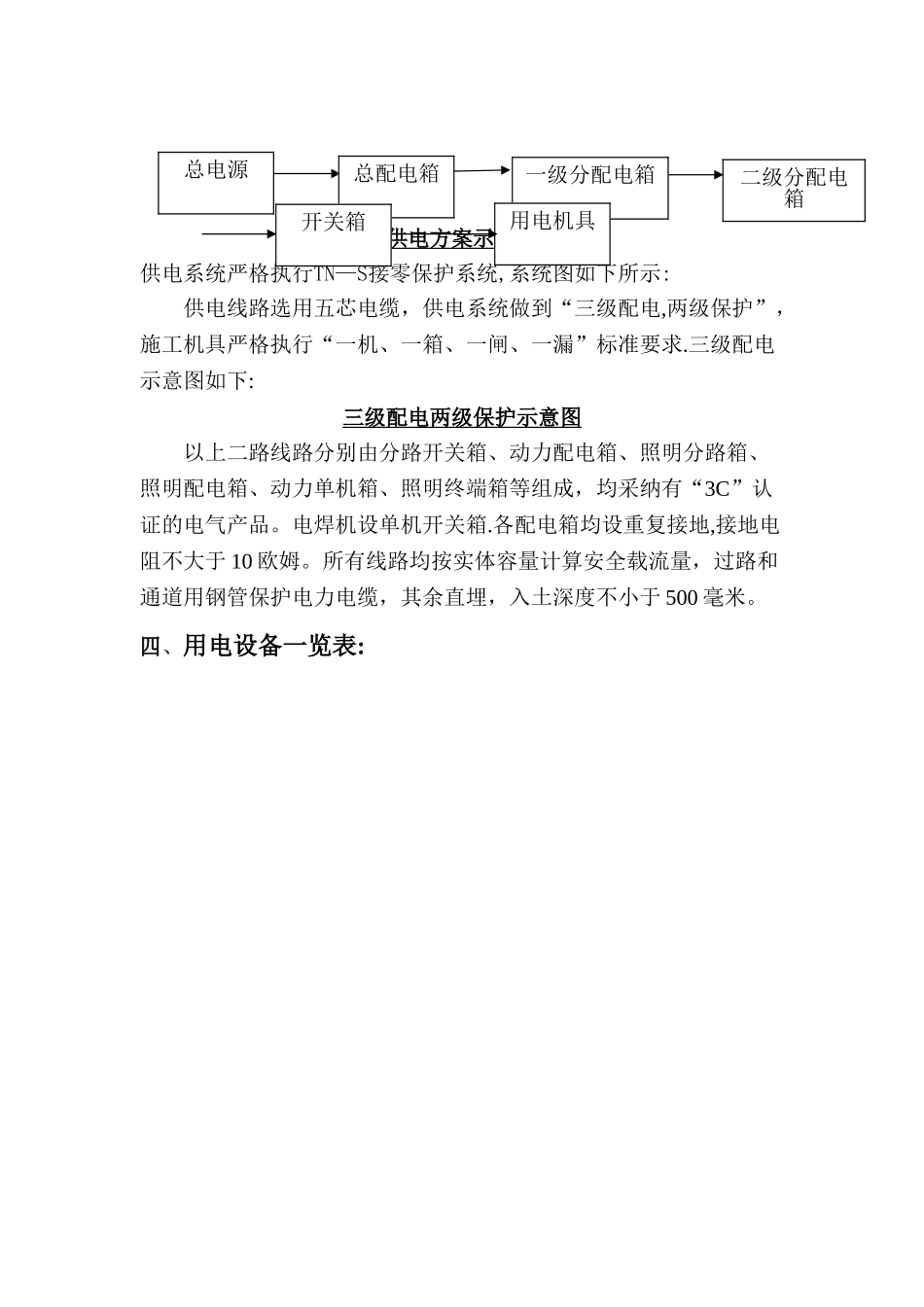

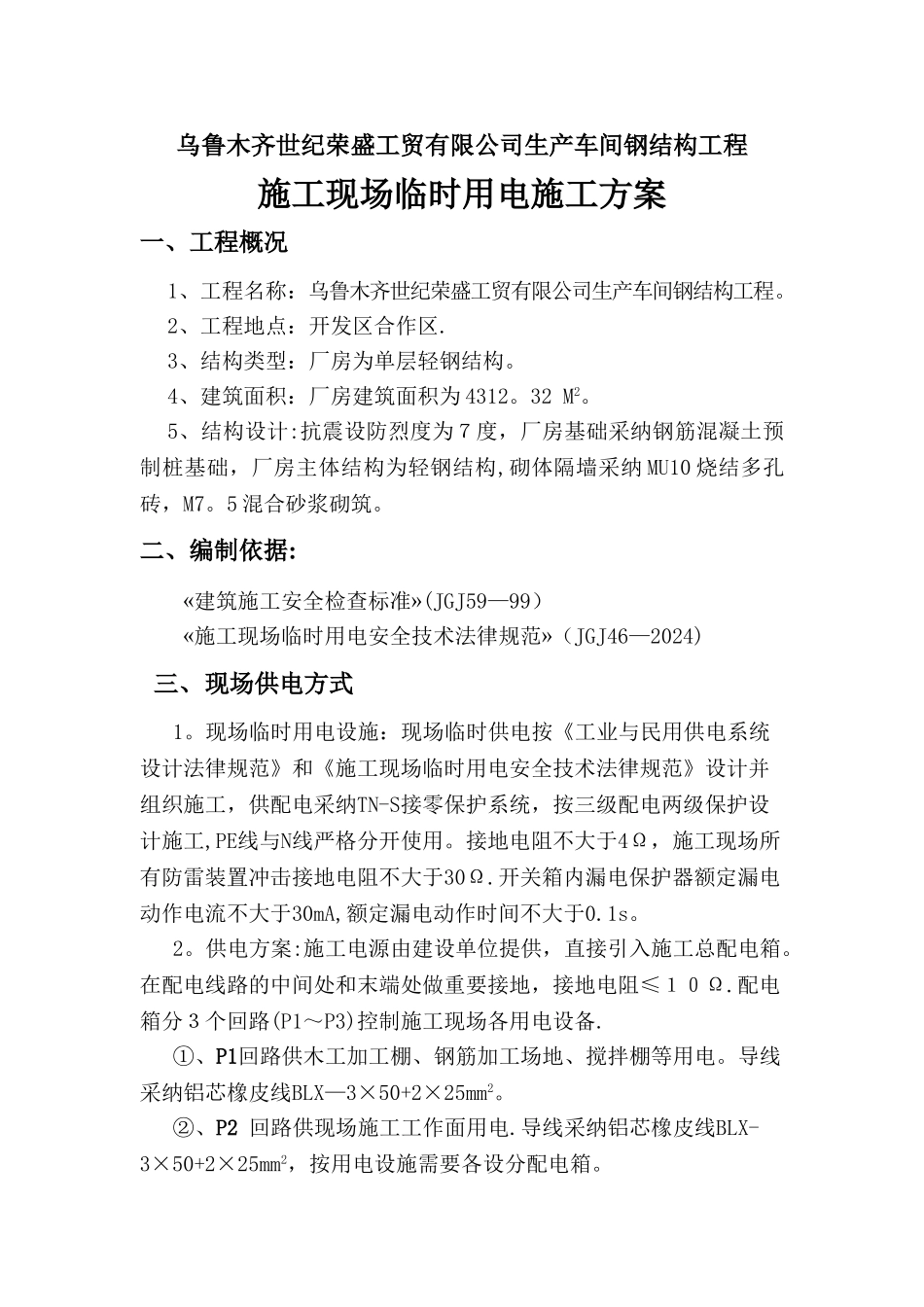

乌鲁木齐世纪荣盛工贸有限公司生产车间钢结构工程施工现场临时用电施工方案一、工程概况1、工程名称：乌鲁木齐世纪荣盛工贸有限公司生产车间钢结构工程。2、工程地点：开发区合作区.3、结构类型：厂房为单层轻钢结构。4、建筑面积：厂房建筑面积为 4312。32 M2。5、结构设计:抗震设防烈度为７度，厂房基础采纳钢筋混凝土预制桩基础，厂房主体结构为轻钢结构,砌体隔墙采纳 MU10 烧结多孔砖，M7。5 混合砂浆砌筑。二、编制依据:«建筑施工安全检查标准»(JGJ59—99）«施工现场临时用电安全技术法律规范»（JGJ46—2024)三、现场供电方式1。现场临时用电设施：现场临时供电按《工业与民用供电系统设计法律规范》和《施工现场临时用电安全技术法律规范》设计并组织施工，供配电采纳TN-S接零保护系统，按三级配电两级保护设计施工,PE线与N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于30Ω.开关箱内漏电保护器额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1s。2。供电方案:施工电源由建设单位提供，直接引入施工总配电箱。在配电线路的中间处和末端处做重要接地，接地电阻≤１０Ω.配电箱分３个回路(P1～P3)控制施工现场各用电设备.①、P1回路供木工加工棚、钢筋加工场地、搅拌棚等用电。导线采纳铝芯橡皮线BLX—3×50+2×25mm2。②、P2 回路供现场施工工作面用电.导线采纳铝芯橡皮线BLX-3×50+2×25mm2，按用电设施需要各设分配电箱。供电方案示意图供电系统严格执行TN—S接零保护系统,系统图如下所示:供电线路选用五芯电缆，供电系统做到“三级配电,两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求.三级配电示意图如下:三级配电两级保护示意图以上二路线路分别由分路开关箱、动力配电箱、照明分路箱、照明配电箱、动力单机箱、照明终端箱等组成，均采纳有“3C”认证的电气产品。电焊机设单机开关箱.各配电箱均设重复接地,接地电阻不大于 10 欧姆。所有线路均按实体容量计算安全载流量，过路和通道用钢管保护电力电缆，其余直埋，入土深度不小于 500 毫米。四、用电设备一览表:总电源总配电箱一级分配电箱二级分配电箱开关箱用电机具五、现场供电负荷计算（一）、线路一:1、用电量计算：施工场地临时供电包括施工及照明用电两个方面，计算公式如下:其中 P ── 计算用电量(kW)，即供电设备总需要容量; Pc ── 全部施工动力用电设备额定用量之和; Pa ── 室内照明设备额...
