东营冷却水塔施工方案

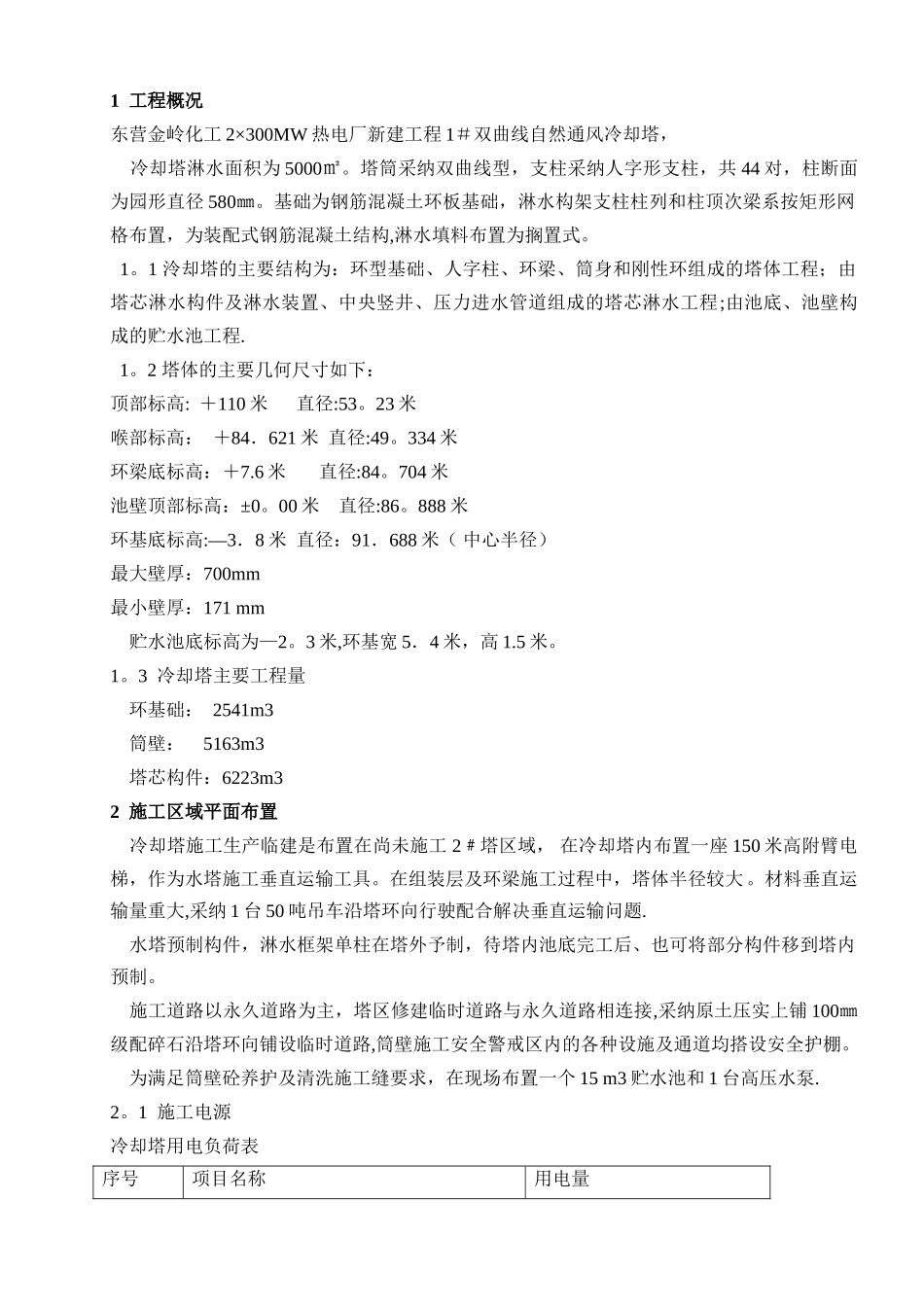

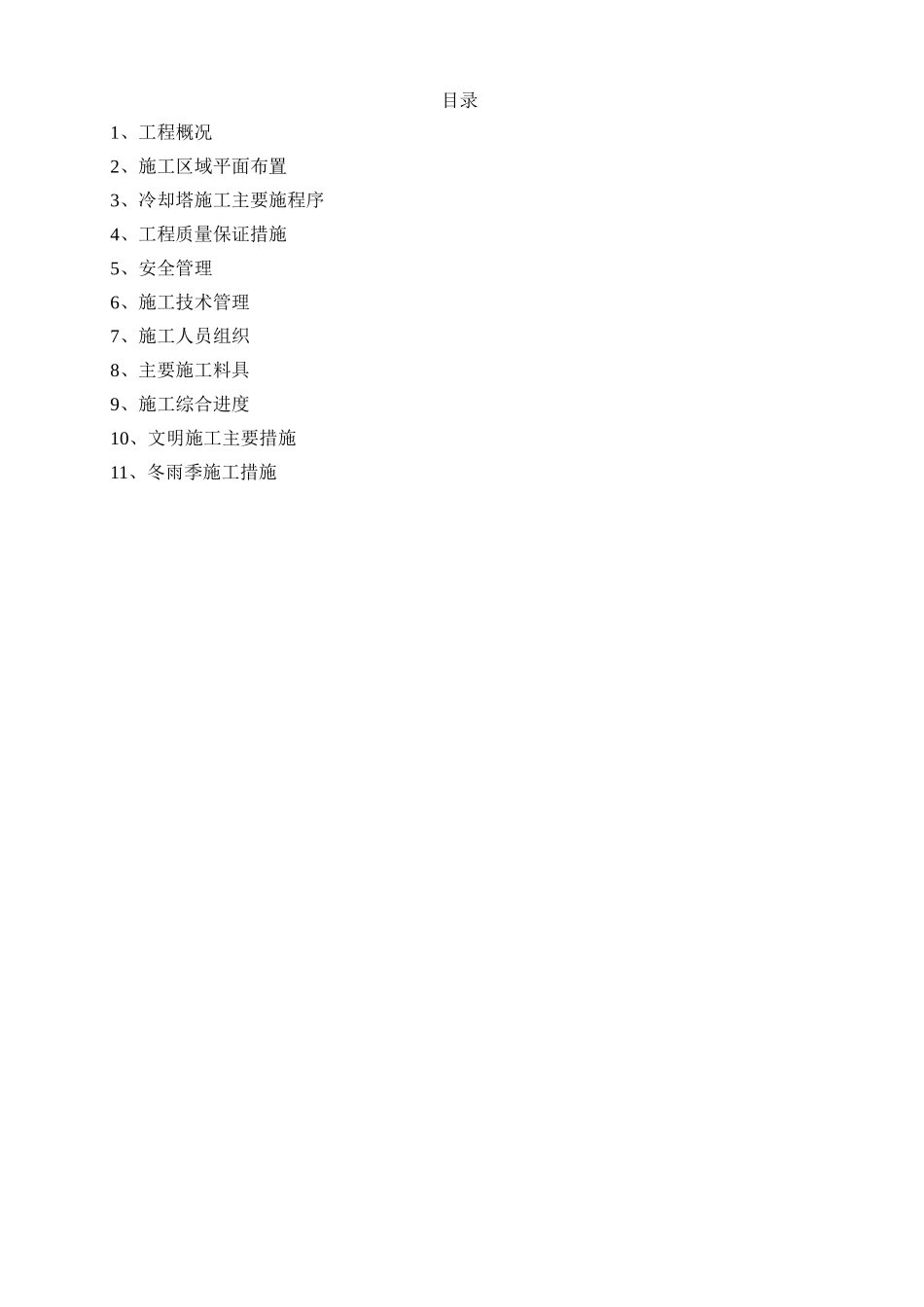

目录1、工程概况2、施工区域平面布置3、冷却塔施工主要施程序4、工程质量保证措施5、安全管理6、施工技术管理7、施工人员组织8、主要施工料具9、施工综合进度10、文明施工主要措施11、冬雨季施工措施1 工程概况东营金岭化工 2×300MW 热电厂新建工程 1＃双曲线自然通风冷却塔， 冷却塔淋水面积为 5000㎡。塔筒采纳双曲线型，支柱采纳人字形支柱，共 44 对，柱断面为园形直径 580㎜。基础为钢筋混凝土环板基础，淋水构架支柱柱列和柱顶次梁系按矩形网格布置，为装配式钢筋混凝土结构,淋水填料布置为搁置式。 1。1 泠却塔的主要结构为：环型基础、人字柱、环梁、筒身和刚性环组成的塔体工程；由塔芯淋水构件及淋水装置、中央竖井、压力进水管道组成的塔芯淋水工程;由池底、池壁构成的贮水池工程. 1。2 塔体的主要几何尺寸如下：顶部标高: ＋110 米 直径:53。23 米喉部标高： ＋84．621 米 直径:49。334 米环梁底标高：＋7.6 米 直径:84。704 米池壁顶部标高：±0。00 米 直径:86。888 米环基底标高:—3．8 米 直径：91．688 米（ 中心半径）最大壁厚：700mm最小壁厚：171 mm 贮水池底标高为—2。3 米,环基宽 5．4 米，高 1.5 米。 1。3 冷却塔主要工程量 环基础： 2541m3 筒壁： 5163m3 塔芯构件：6223m32 施工区域平面布置 冷却塔施工生产临建是布置在尚未施工 2﹟塔区域， 在冷却塔内布置一座 150 米高附臂电梯，作为水塔施工垂直运输工具。在组装层及环梁施工过程中，塔体半径较大。材料垂直运输量重大,采纳 1 台 50 吨吊车沿塔环向行驶配合解决垂直运输问题. 水塔预制构件，淋水框架单柱在塔外予制，待塔内池底完工后、也可将部分构件移到塔内预制。 施工道路以永久道路为主，塔区修建临时道路与永久道路相连接,采纳原土压实上铺 100㎜级配碎石沿塔环向铺设临时道路,筒壁施工安全警戒区内的各种设施及通道均搭设安全护棚。 为满足筒壁砼养护及清洗施工缝要求，在现场布置一个 15 m3 贮水池和 1 台高压水泵.2。1 施工电源冷却塔用电负荷表序号项目名称用电量1前桥卷扬机 22KW2后桥卷扬机 11KW3电梯卷扬机30×2=60KW4料斗卷扬机 40KW5平台卷扬机 4KW6高压水泵 22KW7振动棒马达 20KW8空压机 4KW9修配动力15KW10照明15KW11电焊机6×20KW＝120KW合计333KW 按公式 S=Kx·P/Cosφ（KVA）计算，式中:Kx 值取 0.6,Cosφ 值取 0。6. 因此水塔施工区实际负荷为 250KVA。2....
