中兴隧道新奥法施工监控量测分析报告

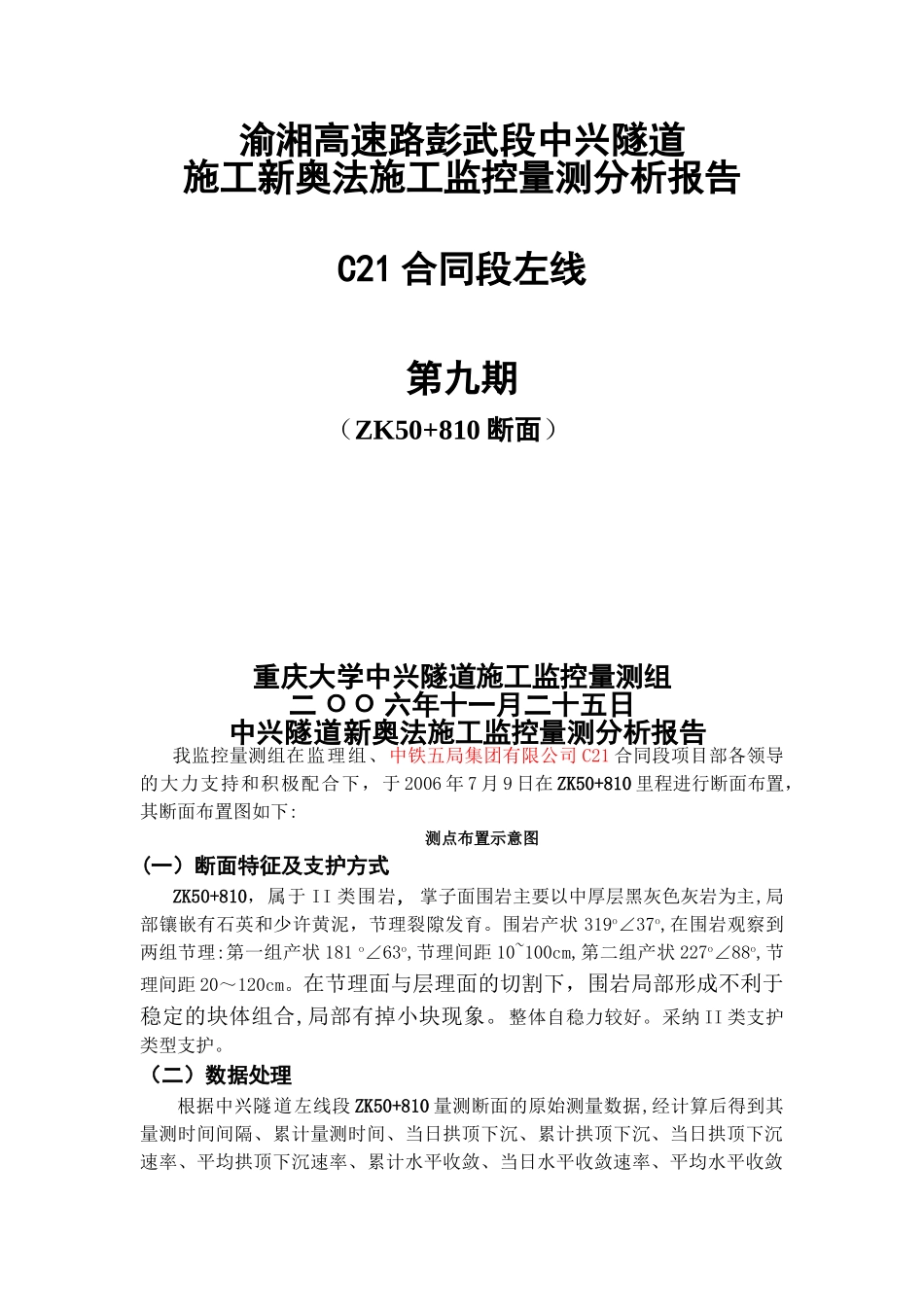

中兴隧道新奥法施工监控量测分析报告_第1页
1/3
中兴隧道新奥法施工监控量测分析报告_第2页
2/3

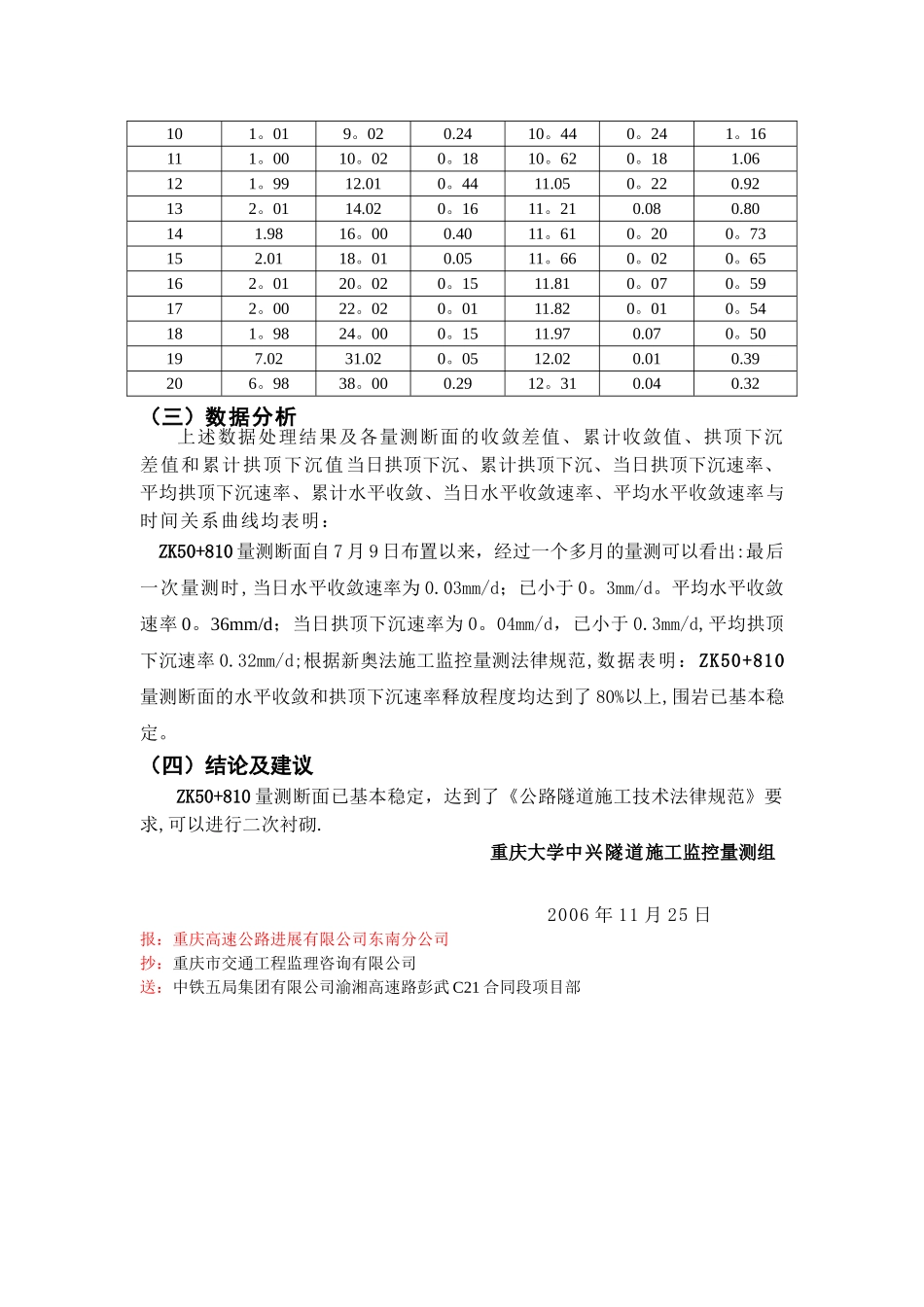

中兴隧道新奥法施工监控量测分析报告_第3页
3/3
渝湘高速路彭武段中兴隧道施工新奥法施工监控量测分析报告 C21 合同段左线 第九期 (ZK50+810 断面) 重庆大学中兴隧道施工监控量测组二 ОО 六年十一月二十五日 中兴隧道新奥法施工监控量测分析报告我监控量测组在监理组、中铁五局集团有限公司 C21 合同段项目部各领导的大力支持和积极配合下,于 2006 年 7 月 9 日在 ZK50+810 里程进行断面布置,其断面布置图如下: 测点布置示意图(一)断面特征及支护方式 ZK50+810,属于 II 类围岩, 掌子面围岩主要以中厚层黑灰色灰岩为主,局部镶嵌有石英和少许黄泥,节理裂隙发育。围岩产状 319o∠37o,在围岩观察到两组节理:第一组产状 181 o∠63o,节理间距 10~100cm,第二组产状 227o∠88o,节理间距 20~120cm。在节理面与层理面的切割下,围岩局部形成不利于稳定的块体组合,局部有掉小块现象。整体自稳力较好。采纳 II 类支护类型支护。(二)数据处理根据中兴隧道左线段 ZK50+810 量测断面的原始测量数据,经计算后得到其量测时间间隔、累计量测时间、当日拱顶下沉、累计拱顶下沉、当日拱顶下沉速率、平均拱顶下沉速率、累计水平收敛、当日水平收敛速率、平均水平收敛速率的处理数据,分别列于各表;当日拱顶下沉、累计拱顶下沉、当日拱顶下沉速率、平均拱顶下沉速率、累计水平收敛、当日水平收敛速率、平均水平收敛速率与时间的关系曲线分别位于下列表后各对应的图所示:ZK50+810 量测断面水平收敛数据表序号量测间隔时间(d)量测累计时间(d)当 日 水 平收敛(mm)累 计 水 平收敛(mm)当 日 水 平收敛速率(mm/d)平均水平收敛速率(mm/d)10。00 0。00 0.00 0.00 0.00 0。00 21.02 1.02 2。58 2.58 2。53 2。53 30。99 2。01 1。49 4。08 1。51 2。03 41。01 3.02 1.80 5。87 1.77 1。94 51。00 4。02 1。70 7。58 1.71 1.89 61。00 5。02 1。10 8。68 1。10 1。73 71。00 6。02 1。06 9。73 1.06 1。62 81。00 7.02 0.52 10.25 0。52 1.46 90。99 8。01 0。82 11。07 0.83 1。38 101.01 9。02 0。38 11.45 0。37 1。27 111。00 10。02 0.30 11.75 0。31 1.17 121。99 12.01 0.59 12。34 0。29 1。03 132。01 14。02 0。22 12.56 0.11 0。90 141。98 16。00 0.50 13。06 0.25 0。82 152。01 18.01 0。02 13.09 0。01 0.73 162。01 20。02 0.16 13.25 0。08...
