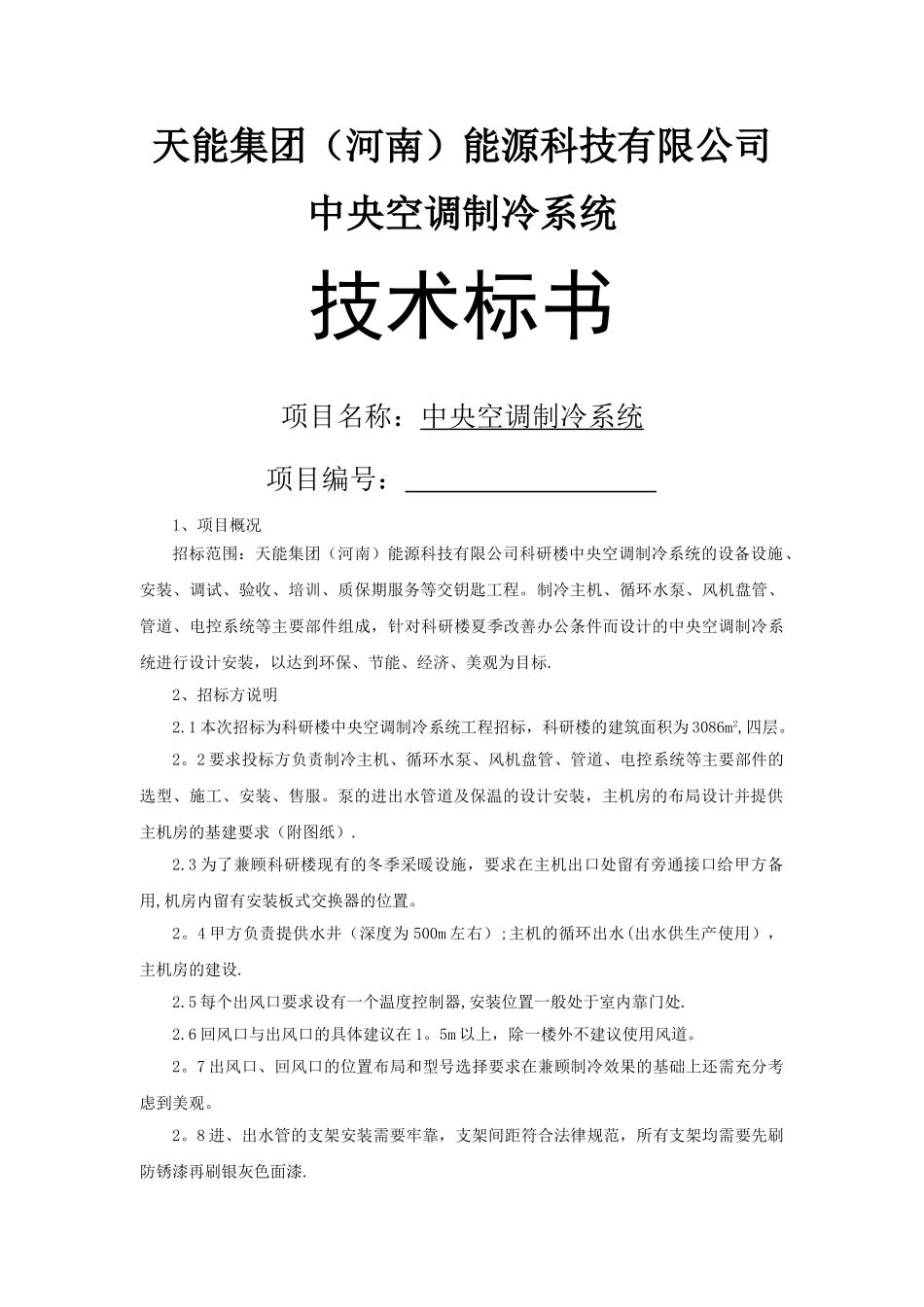

天能集团（河南）能源科技有限公司中央空调制冷系统技术标书项目名称：中央空调制冷系统项目编号： 1、项目概况招标范围：天能集团（河南）能源科技有限公司科研楼中央空调制冷系统的设备设施、安装、调试、验收、培训、质保期服务等交钥匙工程。制冷主机、循环水泵、风机盘管、管道、电控系统等主要部件组成，针对科研楼夏季改善办公条件而设计的中央空调制冷系统进行设计安装，以达到环保、节能、经济、美观为目标.2、招标方说明2.1 本次招标为科研楼中央空调制冷系统工程招标，科研楼的建筑面积为 3086m2,四层。2。2 要求投标方负责制冷主机、循环水泵、风机盘管、管道、电控系统等主要部件的选型、施工、安装、售服。泵的进出水管道及保温的设计安装，主机房的布局设计并提供主机房的基建要求（附图纸）.2.3 为了兼顾科研楼现有的冬季采暖设施，要求在主机出口处留有旁通接口给甲方备用,机房内留有安装板式交换器的位置。2。4 甲方负责提供水井（深度为 500m 左右）;主机的循环出水(出水供生产使用），主机房的建设.2.5 每个出风口要求设有一个温度控制器,安装位置一般处于室内靠门处.2.6 回风口与出风口的具体建议在 1。5m 以上，除一楼外不建议使用风道。2。7 出风口、回风口的位置布局和型号选择要求在兼顾制冷效果的基础上还需充分考虑到美观。2。8 进、出水管的支架安装需要牢靠，支架间距符合法律规范，所有支架均需要先刷防锈漆再刷银灰色面漆.2。9 进、出水管道与主机、风机盘管、水泵的连接必须采纳弹性或软连接。2.10 机房到办公楼的管道要求地埋。2。11 井水进主机前必须经过除砂处理，要求有除砂和净化水的设备。3、主要技术要求3.1 设计、安装必须符合甲方工艺布局要求，压力、流量根据招标方提供的数据进行计算。见下表区域制冷负荷(w/m2）出 风 口 风 速s/m噪音 dB建议主机总冷负荷办公室160～1802~3＜48≥350 kw接待室160～180会议室200～250展厅、陈列室240~2603。2 风机盘管建议采纳两排或三排管,具体请厂家根据设备和使用面积定.要求盘管材料为铜管，翅片材料为铝箔. 3。3 进出水管路的试验压力为 0。8mpa,试验结果符合 GB50235-97《工业金属管道工程施工及验收法律规范》、GBJ242—82《采暖与卫生工程施工及验收法律规范》。3.4 管道保温材料为 PEF，要求先行在管道上刷胶,然后粘贴保温管,使之紧贴管外壁，管壳的每段接头处及纵缝处要严密不留纵隙，管道阀门、法兰处保温应便于单独拆卸更...
