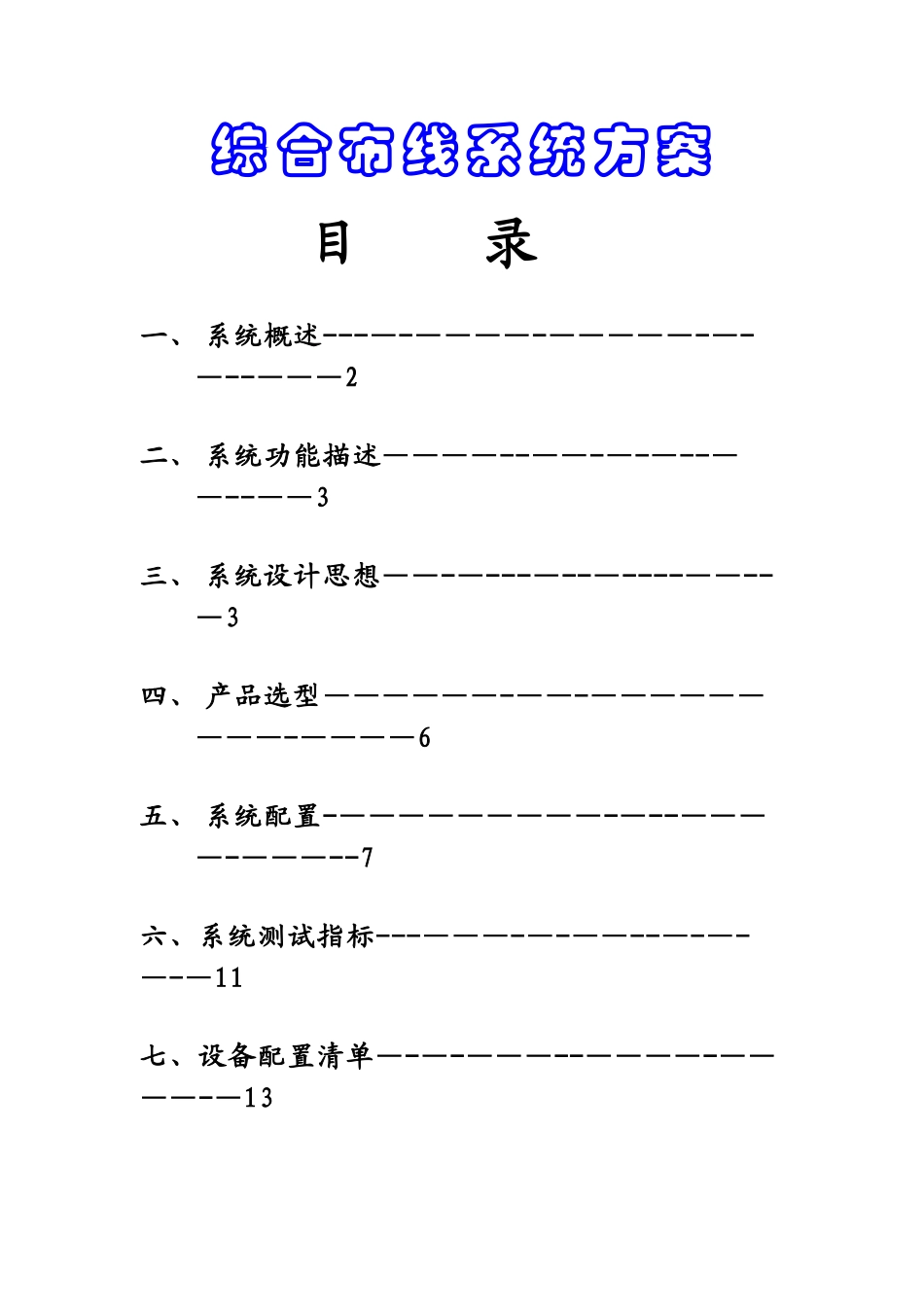

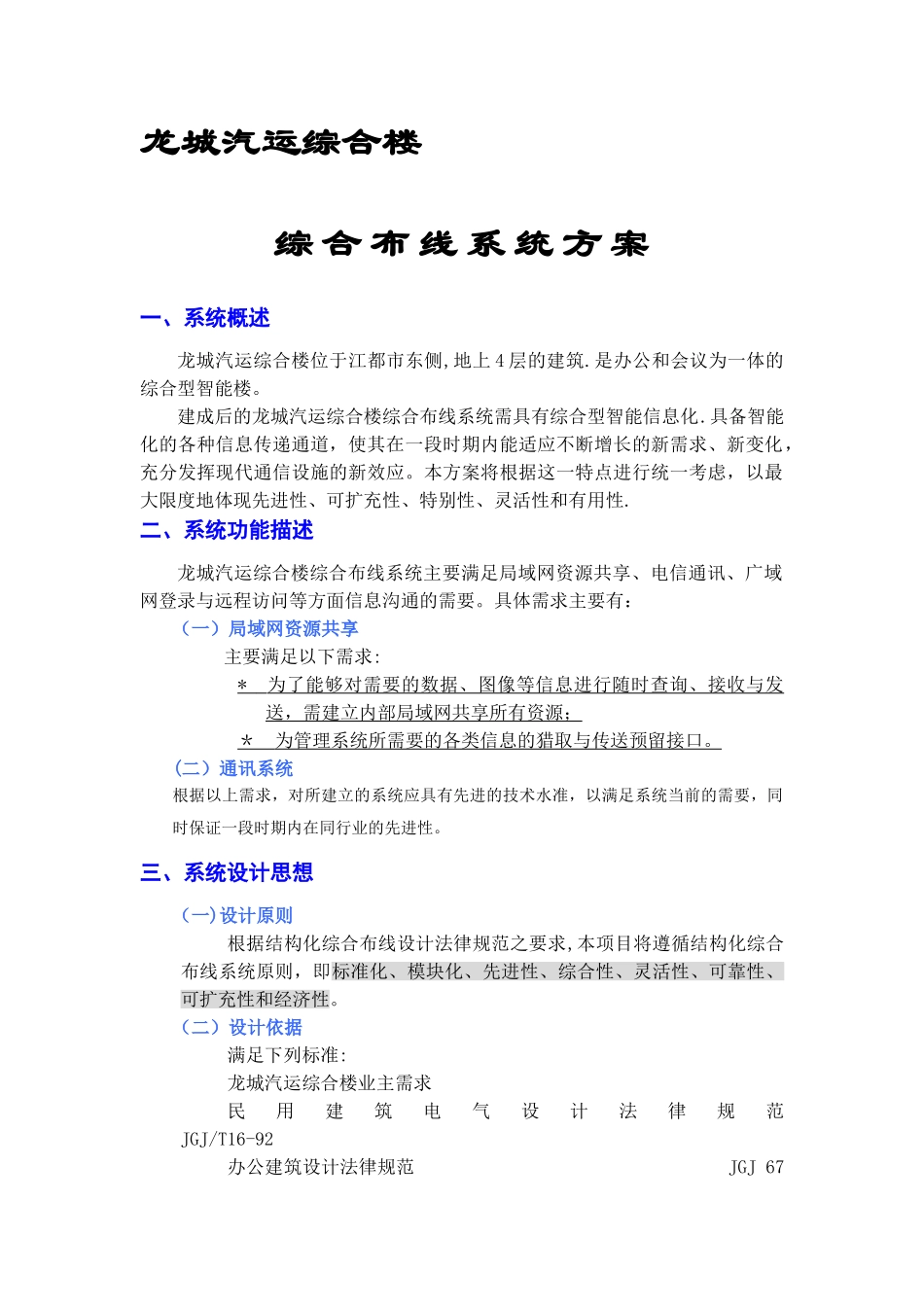

综合布线系统方案目 录一、 系统概述---—-————-—————-—-—--———2二、 系统功能描述————--——-—-—--——--——3三、 系统设计思想——-—---—--—----——--—3四、 产品选型——————-——-—————————-————6五、 系统配置-—————————-—--————-———--7六、系统测试指标---———-—-——--—-—-—-—11七、设备配置清单—-—-———--————-————-—13龙城汽运综合楼综 合 布 线 系 统 方 案一、系统概述龙城汽运综合楼位于江都市东侧,地上 4 层的建筑.是办公和会议为一体的综合型智能楼。建成后的龙城汽运综合楼综合布线系统需具有综合型智能信息化.具备智能化的各种信息传递通道，使其在一段时期内能适应不断增长的新需求、新变化，充分发挥现代通信设施的新效应。本方案将根据这一特点进行统一考虑，以最大限度地体现先进性、可扩充性、特别性、灵活性和有用性.二、系统功能描述龙城汽运综合楼综合布线系统主要满足局域网资源共享、电信通讯、广域网登录与远程访问等方面信息沟通的需要。具体需求主要有：（一）局域网资源共享主要满足以下需求:* 为了能够对需要的数据、图像等信息进行随时查询、接收与发 送，需建立内部局域网共享所有资源；＊ 为管理系统所需要的各类信息的猎取与传送预留接口。 (二）通讯系统根据以上需求，对所建立的系统应具有先进的技术水准，以满足系统当前的需要，同时保证一段时期内在同行业的先进性。三、系统设计思想（一)设计原则根据结构化综合布线设计法律规范之要求,本项目将遵循结构化综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。（二）设计依据满足下列标准:龙城汽运综合楼业主需求民用建筑电气设计法律规范 JGJ/T16-92办公建筑设计法律规范 JGJ 67—89建筑与建筑群综合布线系统工程设计法律规范 GB/T 50311-2000国际建筑通用布线标准ISO/IEC 11801100 兆以太网IEEE 100BASE-T 10 兆以太网IEEE 802。3 10BASE-T综合业务数字网基本数据速率接口标准CCITT ISDN千兆位快速以太网标准IEEE 802 。 3z 1Gbps (三）系统结构结构化布线系统 Structured Cabling System 采纳模块化和分层星型拓扑结构，它一般可分为六个子系统,参见下图。1) 工作区子系统（ WORK AREA SUBSYSTEM ） 工作区子系统由用户终端设备连接至信息插座的器件组成,它包括插座面板、连接...
