中心医院玻璃幕墙专项施工方案

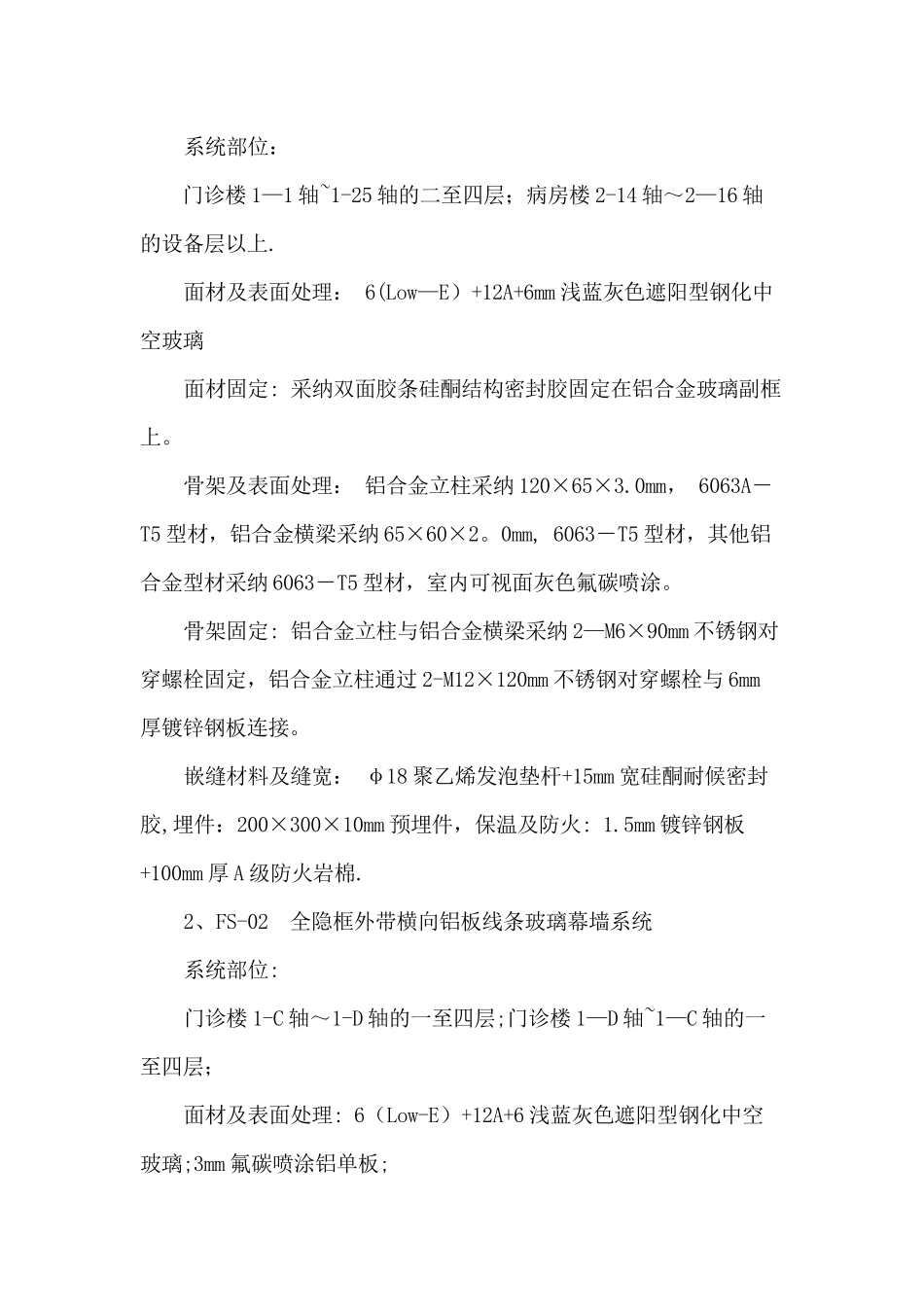

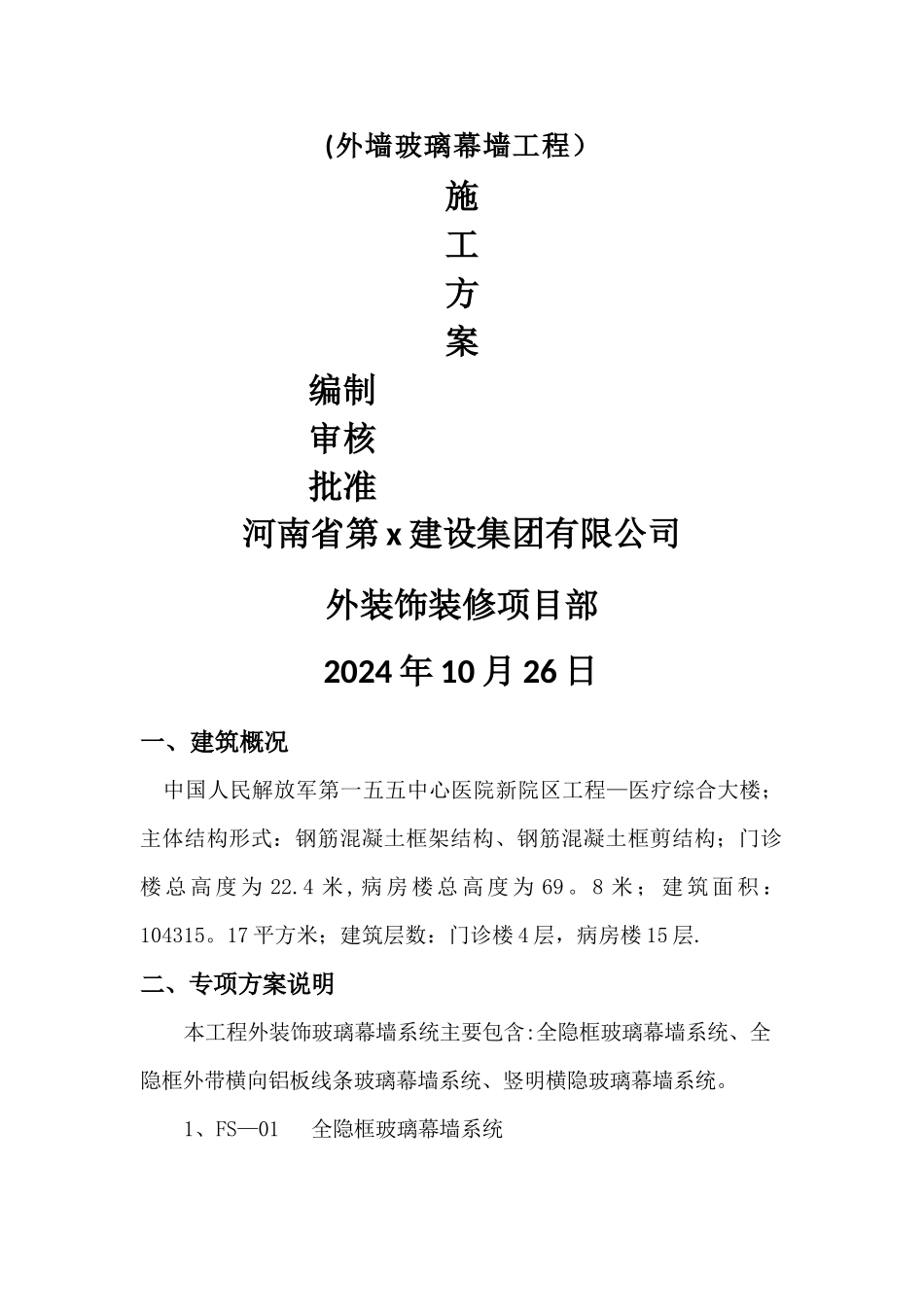

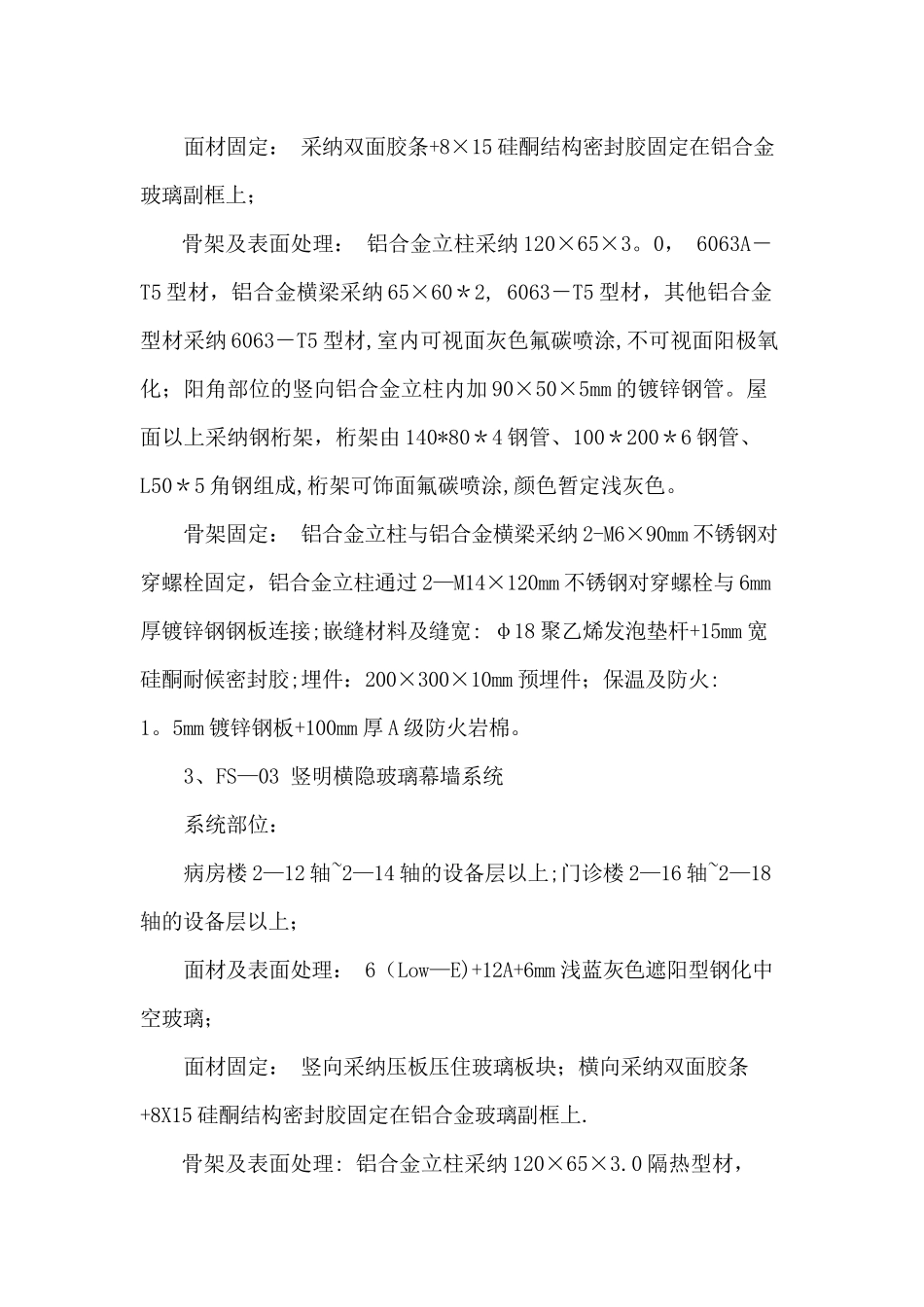

(外墙玻璃幕墙工程）施工方案编制审核批准河南省第 x 建设集团有限公司外装饰装修项目部2024 年 10 月 26 日一、建筑概况 中国人民解放军第一五五中心医院新院区工程—医疗综合大楼；主体结构形式：钢筋混凝土框架结构、钢筋混凝土框剪结构；门诊楼 总 高 度 为 22.4 米 , 病 房 楼 总 高 度 为 69 。 8 米 ； 建 筑 面 积 ：104315。17 平方米；建筑层数：门诊楼 4 层，病房楼 15 层.二、专项方案说明本工程外装饰玻璃幕墙系统主要包含:全隐框玻璃幕墙系统、全隐框外带横向铝板线条玻璃幕墙系统、竖明横隐玻璃幕墙系统。1、FS—01 全隐框玻璃幕墙系统系统部位： 门诊楼 1—1 轴~1-25 轴的二至四层；病房楼 2-14 轴～2—16 轴的设备层以上.面材及表面处理： 6(Low—E）+12A+6mm 浅蓝灰色遮阳型钢化中空玻璃面材固定: 采纳双面胶条硅酮结构密封胶固定在铝合金玻璃副框上。骨架及表面处理： 铝合金立柱采纳 120×65×3.0mm， 6063A－T5 型材，铝合金横梁采纳 65×60×2。0mm, 6063－T5 型材，其他铝合金型材采纳 6063－T5 型材，室内可视面灰色氟碳喷涂。骨架固定: 铝合金立柱与铝合金横梁采纳 2—M6×90mm 不锈钢对穿螺栓固定，铝合金立柱通过 2-M12×120mm 不锈钢对穿螺栓与 6mm厚镀锌钢板连接。嵌缝材料及缝宽： φ18 聚乙烯发泡垫杆+15mm 宽硅酮耐候密封胶,埋件：200×300×10mm 预埋件，保温及防火: 1.5mm 镀锌钢板+100mm 厚 A 级防火岩棉.2、FS-02 全隐框外带横向铝板线条玻璃幕墙系统系统部位:门诊楼 1-C 轴～1-D 轴的一至四层;门诊楼 1—D 轴~1—C 轴的一至四层；面材及表面处理: 6（Low-E）+12A+6 浅蓝灰色遮阳型钢化中空玻璃;3mm 氟碳喷涂铝单板;面材固定： 采纳双面胶条+8×15 硅酮结构密封胶固定在铝合金玻璃副框上；骨架及表面处理： 铝合金立柱采纳 120×65×3。0， 6063A－T5 型材，铝合金横梁采纳 65×60＊2, 6063－T5 型材，其他铝合金型材采纳 6063－T5 型材,室内可视面灰色氟碳喷涂,不可视面阳极氧化；阳角部位的竖向铝合金立柱内加 90×50×5mm 的镀锌钢管。屋面以上采纳钢桁架，桁架由 140*80＊4 钢管、100＊200＊6 钢管、L50＊5 角钢组成,桁架可饰面氟碳喷涂,颜色暂定浅灰色。骨架固定： 铝合金立柱与铝合金横梁采纳 2-M6×90mm 不锈钢对穿螺栓固定，铝合金立柱通过 2—M14×120mm 不锈钢对穿螺栓与 6mm厚镀锌钢钢...
