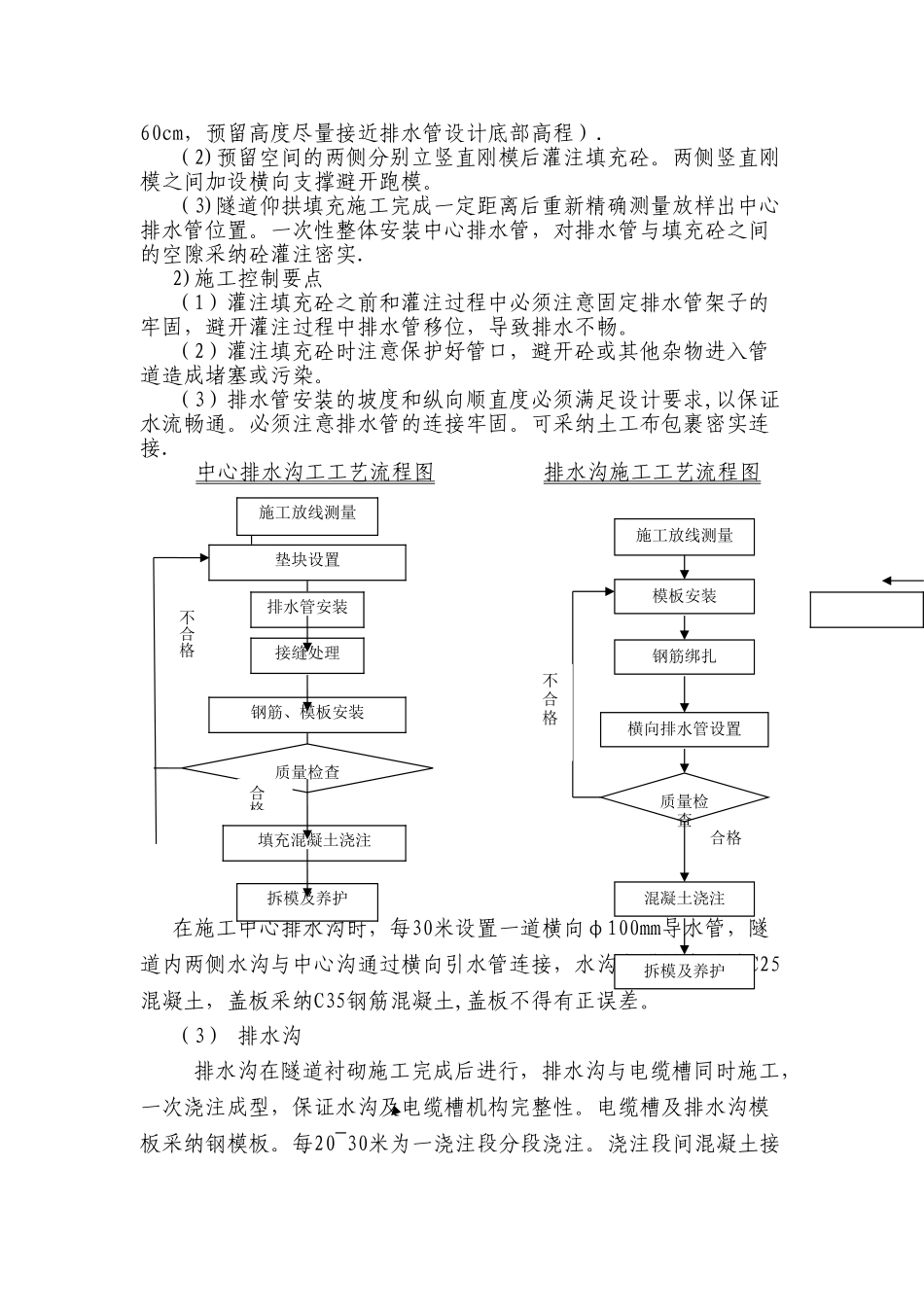

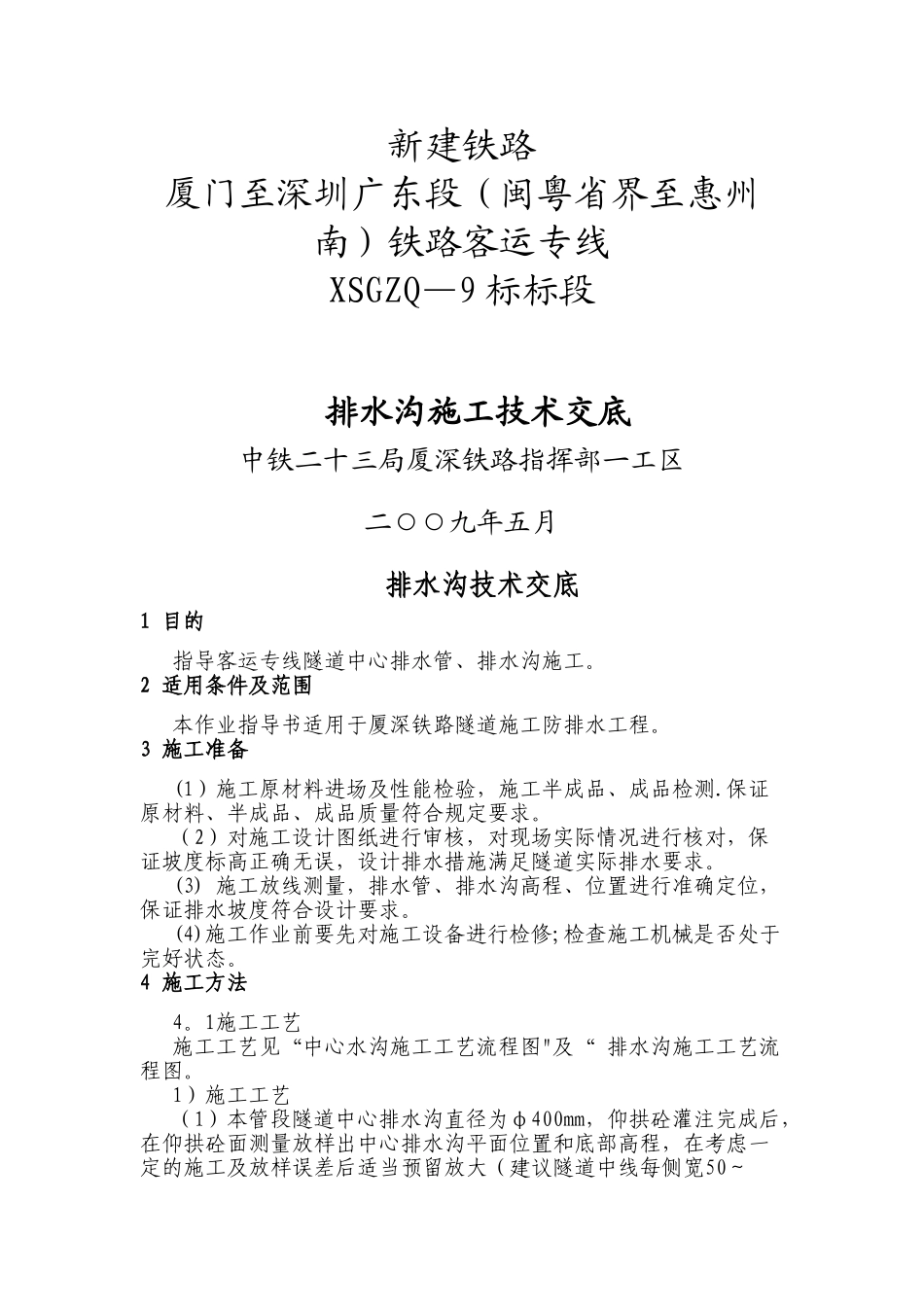

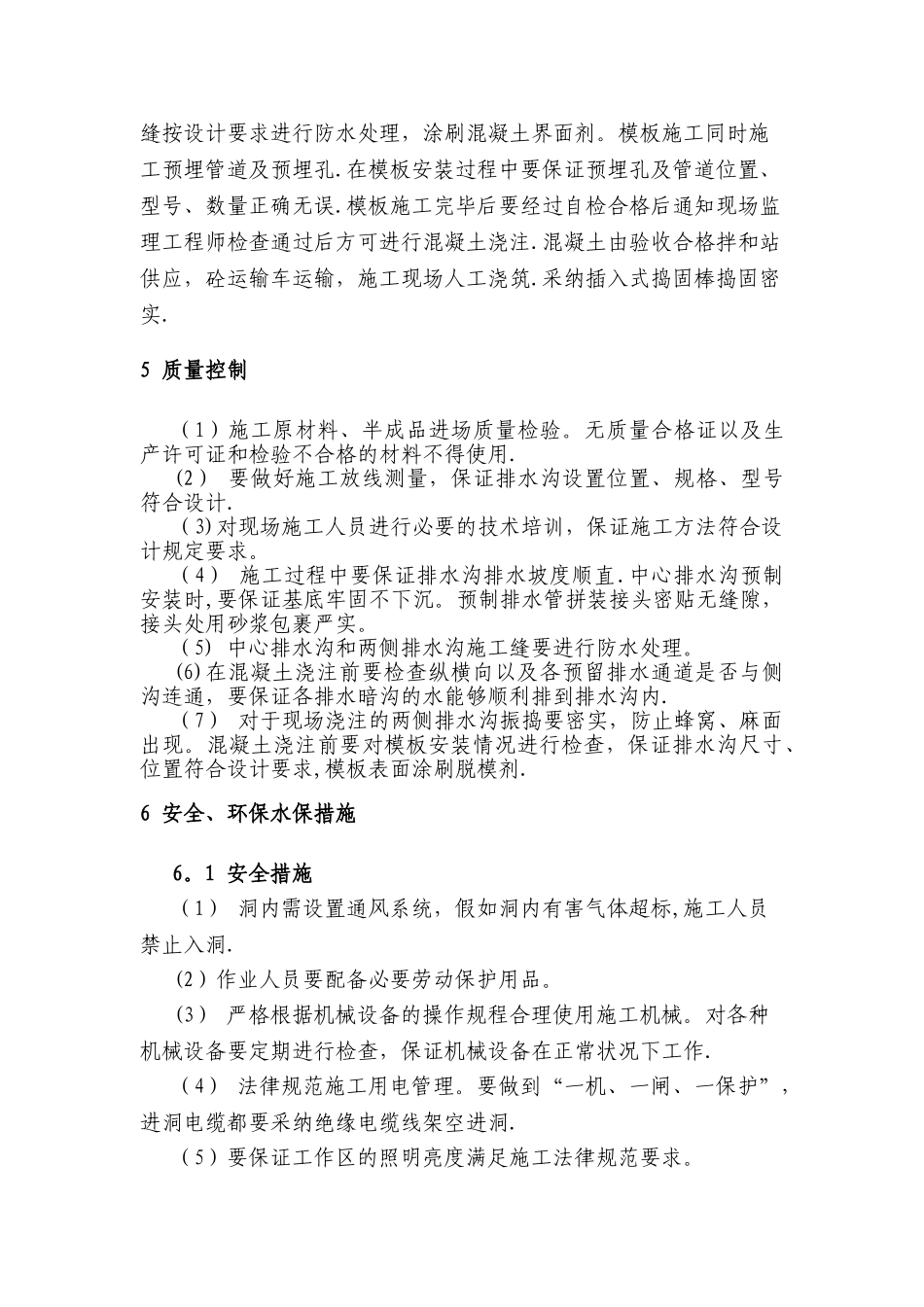

新建铁路厦门至深圳广东段（闽粤省界至惠州南）铁路客运专线XSGZQ—9 标标段 排水沟施工技术交底中铁二十三局厦深铁路指挥部一工区二○○九年五月排水沟技术交底1 目的指导客运专线隧道中心排水管、排水沟施工。2 适用条件及范围本作业指导书适用于厦深铁路隧道施工防排水工程。3 施工准备(1）施工原材料进场及性能检验，施工半成品、成品检测.保证原材料、半成品、成品质量符合规定要求。（2）对施工设计图纸进行审核，对现场实际情况进行核对，保证坡度标高正确无误，设计排水措施满足隧道实际排水要求。(3) 施工放线测量，排水管、排水沟高程、位置进行准确定位，保证排水坡度符合设计要求。(4)施工作业前要先对施工设备进行检修;检查施工机械是否处于完好状态。4 施工方法 4。1施工工艺施工工艺见“中心水沟施工工艺流程图"及“ 排水沟施工工艺流程图。1）施工工艺（1）本管段隧道中心排水沟直径为φ400mm，仰拱砼灌注完成后，在仰拱砼面测量放样出中心排水沟平面位置和底部高程，在考虑一定的施工及放样误差后适当预留放大（建议隧道中线每侧宽50～60cm，预留高度尽量接近排水管设计底部高程）.（2)预留空间的两侧分别立竖直刚模后灌注填充砼。两侧竖直刚模之间加设横向支撑避开跑模。（3)隧道仰拱填充施工完成一定距离后重新精确测量放样出中心排水管位置。一次性整体安装中心排水管，对排水管与填充砼之间的空隙采纳砼灌注密实.2)施工控制要点（1）灌注填充砼之前和灌注过程中必须注意固定排水管架子的牢固，避开灌注过程中排水管移位，导致排水不畅。（2）灌注填充砼时注意保护好管口，避开砼或其他杂物进入管道造成堵塞或污染。（3）排水管安装的坡度和纵向顺直度必须满足设计要求,以保证水流畅通。必须注意排水管的连接牢固。可采纳土工布包裹密实连接.中心排水沟工工艺流程图 排水沟施工工艺流程图 在施工中心排水沟时，每30米设置一道横向φ100mm导水管，隧道内两侧水沟与中心沟通过横向引水管连接，水沟电缆槽身采纳C25混凝土，盖板采纳C35钢筋混凝土,盖板不得有正误差。（3） 排水沟排水沟在隧道衬砌施工完成后进行，排水沟与电缆槽同时施工，一次浇注成型，保证水沟及电缆槽机构完整性。电缆槽及排水沟模板采纳钢模板。每20~30米为一浇注段分段浇注。浇注段间混凝土接排水管安装施工放线测量垫块设置填充混凝土浇注拆模及养护接缝处理质量检查合格不合格钢筋、模板安装施工放线测量模板安装钢筋绑扎质量检查横向排水管...
