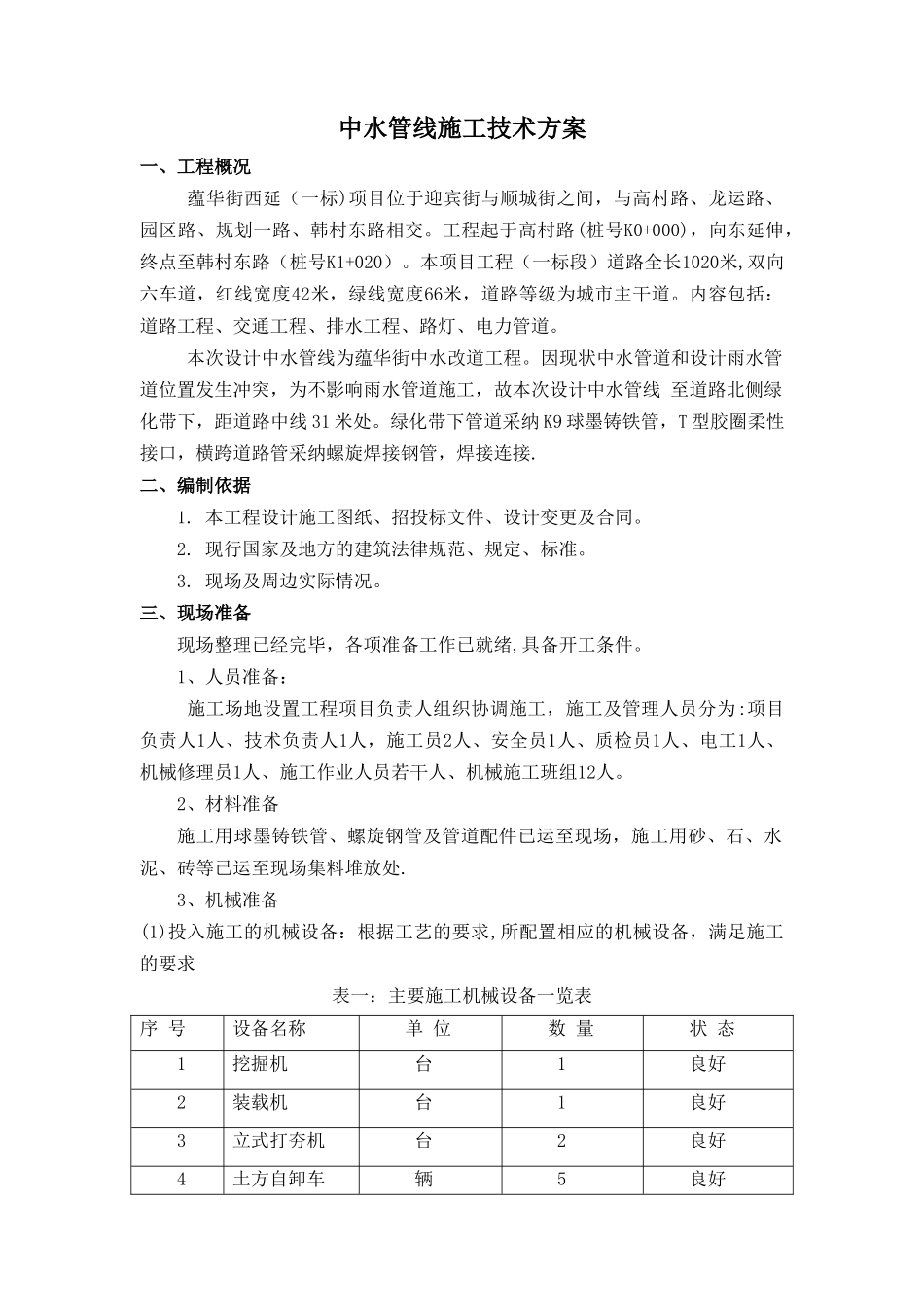

中水管线施工技术方案一、工程概况 蕴华街西延（一标)项目位于迎宾街与顺城街之间，与高村路、龙运路、园区路、规划一路、韩村东路相交。工程起于高村路(桩号K0+000)，向东延伸，终点至韩村东路（桩号K1+020）。本项目工程（一标段）道路全长1020米,双向六车道，红线宽度42米，绿线宽度66米，道路等级为城市主干道。内容包括：道路工程、交通工程、排水工程、路灯、电力管道。 本次设计中水管线为蕴华街中水改道工程。因现状中水管道和设计雨水管道位置发生冲突，为不影响雨水管道施工，故本次设计中水管线 至道路北侧绿化带下，距道路中线 31 米处。绿化带下管道采纳 K9 球墨铸铁管，T 型胶圈柔性接口，横跨道路管采纳螺旋焊接钢管，焊接连接.二、编制依据1. 本工程设计施工图纸、招投标文件、设计变更及合同。 2. 现行国家及地方的建筑法律规范、规定、标准。 3. 现场及周边实际情况。三、现场准备现场整理已经完毕，各项准备工作已就绪,具备开工条件。1、人员准备： 施工场地设置工程项目负责人组织协调施工，施工及管理人员分为:项目负责人1人、技术负责人1人，施工员2人、安全员1人、质检员1人、电工1人、机械修理员1人、施工作业人员若干人、机械施工班组12人。2、材料准备施工用球墨铸铁管、螺旋钢管及管道配件已运至现场，施工用砂、石、水泥、砖等已运至现场集料堆放处.3、机械准备(1)投入施工的机械设备：根据工艺的要求,所配置相应的机械设备，满足施工的要求表一：主要施工机械设备一览表序 号设备名称单 位数 量状 态1挖掘机台1良好2装载机台1良好3立式打夯机台2良好4土方自卸车辆5良好5砂浆搅拌机台1良好（2）。 投入施工的测量设备一览表:根据质量验收标准的要求，配备相应的测量、检测设备,满足施工质量控制的要求。 表二：主要测量·检测仪器设备表序号仪器设备名称规格型号单位数量检定状态1经纬仪尼康主机套1良好2水准仪DS32 水准仪套2良好3盒尺5m把10良好四、施工方法施工工艺流程：测量放线→沟槽开挖→垫层铺设→管道安装→回填管道胸腔土至管顶 50cm→管道严密性试验→管道冲洗消毒→沟槽回填1、测量放线:（1）测定管道中线：施工前可按设计给定的中线控制点,在现场测设出中线的起点、终点、平面折点、纵向折点及直线控制中心桩（用木桩顶钉中心钉设定）,并在起点、终点平面折点的沟槽外适当位置，设置方向控制桩,并且通过丈量确定桩号. （2)建立临时水准点：管道工程往往需增设临时水准点,应在稳固...
