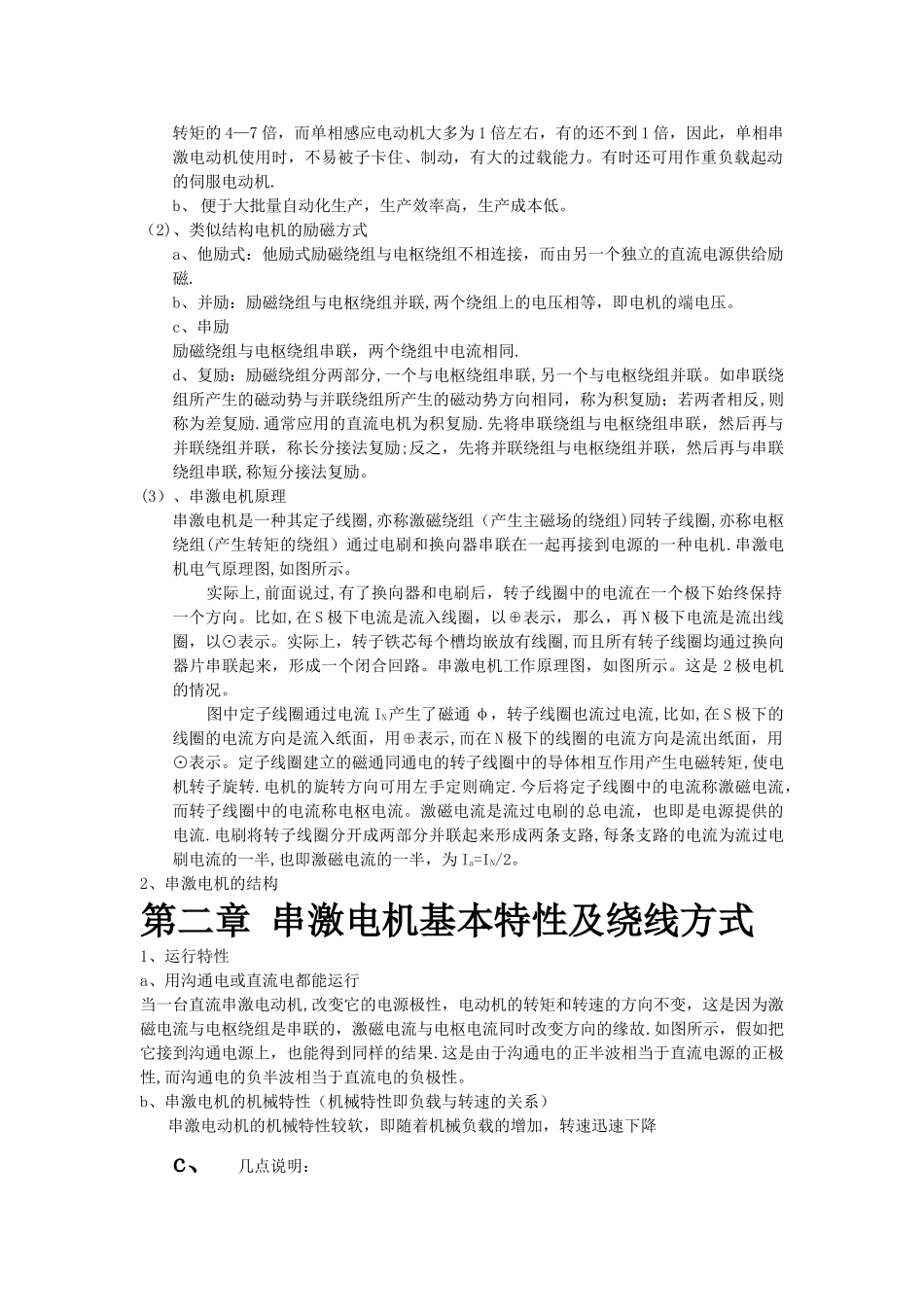

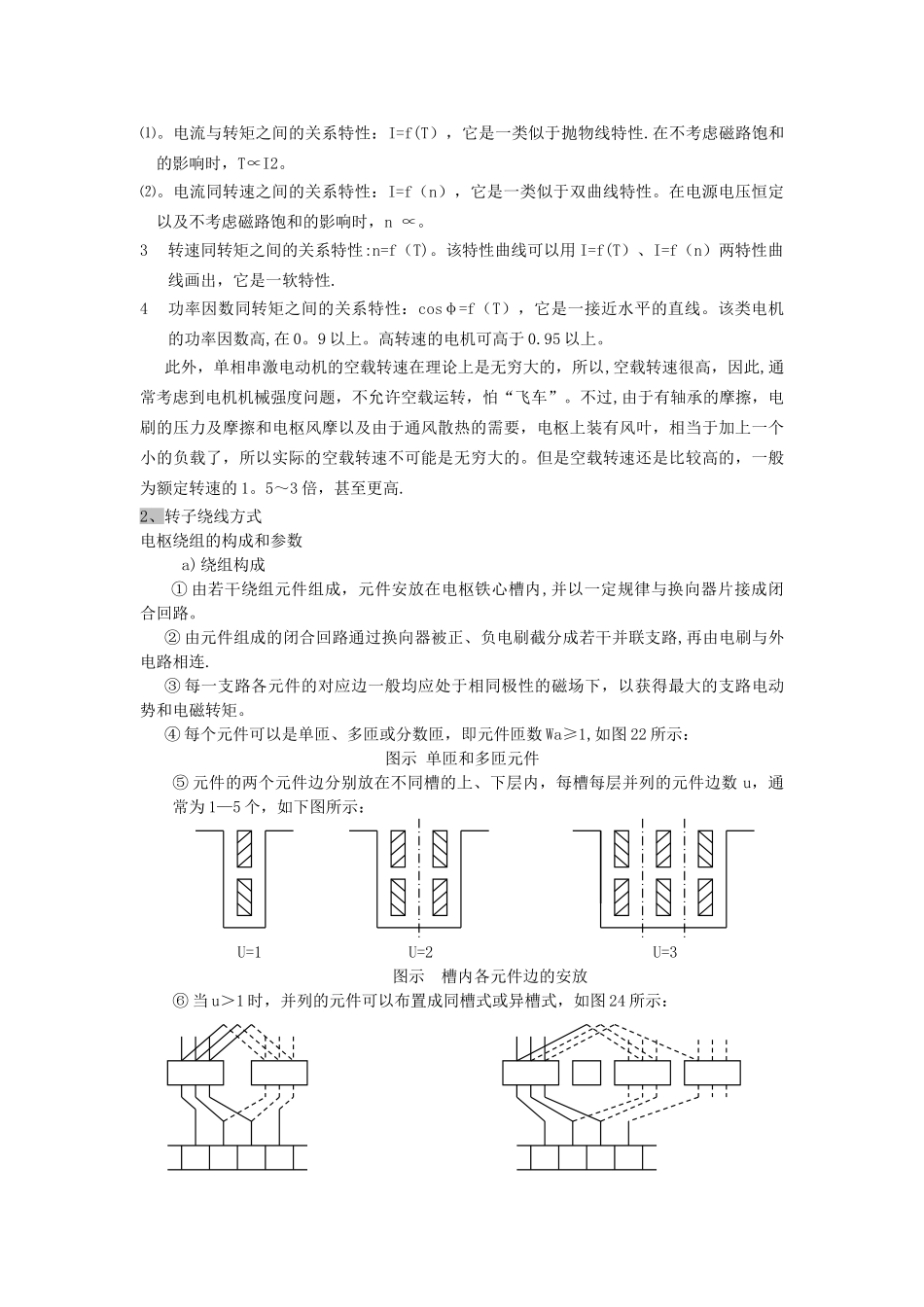

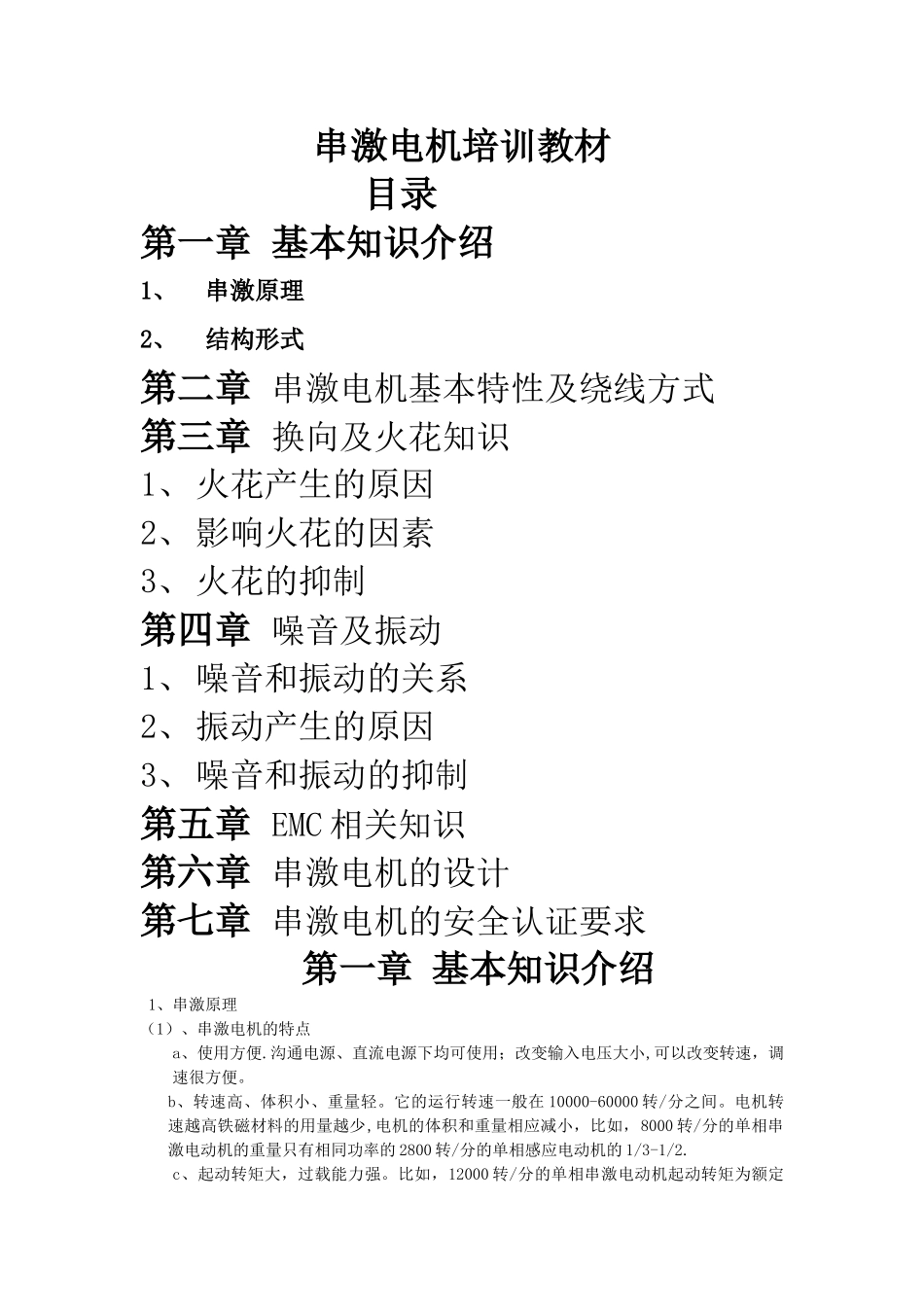

串激电机培训教材目录第一章 基本知识介绍1、串激原理2、结构形式第二章 串激电机基本特性及绕线方式第三章 换向及火花知识1、火花产生的原因2、影响火花的因素3、火花的抑制第四章 噪音及振动1、噪音和振动的关系2、振动产生的原因3、噪音和振动的抑制第五章 EMC 相关知识第六章 串激电机的设计第七章 串激电机的安全认证要求第一章 基本知识介绍 1、串激原理（1）、串激电机的特点a、使用方便.沟通电源、直流电源下均可使用；改变输入电压大小,可以改变转速，调速很方便。b、转速高、体积小、重量轻。它的运行转速一般在 10000-60000 转/分之间。电机转速越高铁磁材料的用量越少,电机的体积和重量相应减小，比如，8000 转/分的单相串激电动机的重量只有相同功率的 2800 转/分的单相感应电动机的 1/3-1/2.c、起动转矩大，过载能力强。比如，12000 转/分的单相串激电动机起动转矩为额定转矩的 4—7 倍，而单相感应电动机大多为 1 倍左右，有的还不到 1 倍，因此，单相串激电动机使用时，不易被子卡住、制动，有大的过载能力。有时还可用作重负载起动的伺服电动机.b、 便于大批量自动化生产，生产效率高，生产成本低。（2)、类似结构电机的励磁方式a、他励式：他励式励磁绕组与电枢绕组不相连接，而由另一个独立的直流电源供给励磁.b、并励：励磁绕组与电枢绕组并联,两个绕组上的电压相等，即电机的端电压。c、串励 励磁绕组与电枢绕组串联，两个绕组中电流相同. d、复励：励磁绕组分两部分,一个与电枢绕组串联,另一个与电枢绕组并联。如串联绕组所产生的磁动势与并联绕组所产生的磁动势方向相同，称为积复励；若两者相反,则称为差复励.通常应用的直流电机为积复励.先将串联绕组与电枢绕组串联，然后再与并联绕组并联，称长分接法复励;反之，先将并联绕组与电枢绕组并联，然后再与串联绕组串联,称短分接法复励。(3）、串激电机原理串激电机是一种其定子线圈,亦称激磁绕组（产生主磁场的绕组)同转子线圈,亦称电枢绕组(产生转矩的绕组）通过电刷和换向器串联在一起再接到电源的一种电机.串激电机电气原理图,如图所示。实际上,前面说过,有了换向器和电刷后，转子线圈中的电流在一个极下始终保持一个方向。比如,在 S 极下电流是流入线圈，以⊕表示，那么，再 N 极下电流是流出线圈，以⊙表示。实际上，转子铁芯每个槽均嵌放有线圈,而且所有转子线圈均通过换向器片串联起来，形成一个闭合回路。串激电机工作原理图，如图所...
