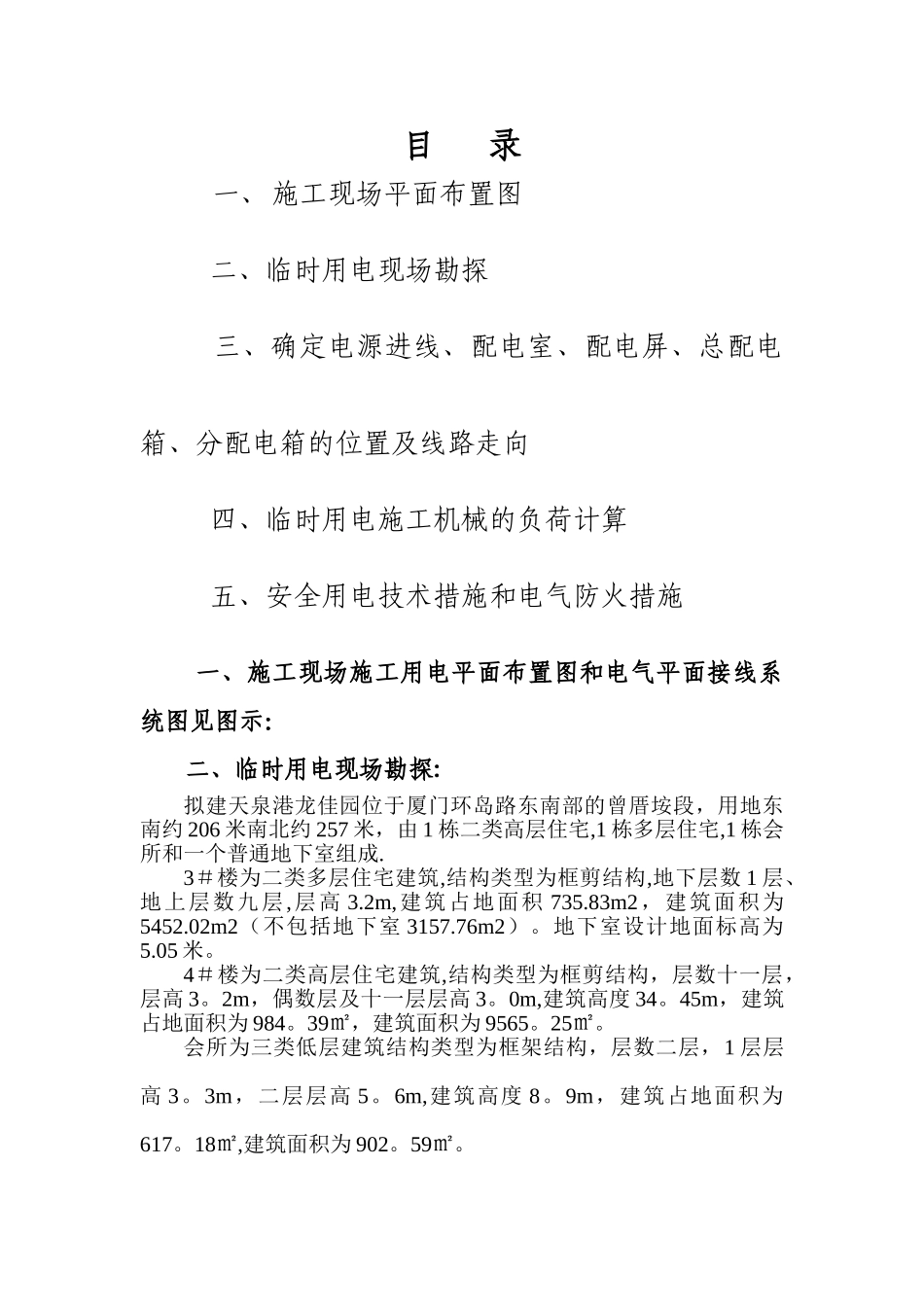

目 录一、施工现场平面布置图 二、临时用电现场勘探 三、确定电源进线、配电室、配电屏、总配电箱、分配电箱的位置及线路走向 四、临时用电施工机械的负荷计算 五、安全用电技术措施和电气防火措施 一、施工现场施工用电平面布置图和电气平面接线系统图见图示：二、临时用电现场勘探:拟建天泉港龙佳园位于厦门环岛路东南部的曾厝垵段，用地东南约 206 米南北约 257 米，由 1 栋二类高层住宅,1 栋多层住宅,1 栋会所和一个普通地下室组成.3＃楼为二类多层住宅建筑,结构类型为框剪结构,地下层数 1 层、地上层数九层,层高 3.2m,建筑占地面积 735.83m2，建筑面积为5452.02m2（不包括地下室 3157.76m2）。地下室设计地面标高为5.05 米。4＃楼为二类高层住宅建筑,结构类型为框剪结构，层数十一层，层高 3。2m，偶数层及十一层层高 3。0m,建筑高度 34。45m，建筑占地面积为 984。39㎡，建筑面积为 9565。25㎡。会所为三类低层建筑结构类型为框架结构，层数二层，1 层层高 3。3m，二层层高 5。6m,建筑高度 8。9m，建筑占地面积为617。18㎡,建筑面积为 902。59㎡。 三、确定电源进线：配电室、配电屏、总配电箱、分配电箱、末级配电箱的位置和线路的走向： 接入施工场地配电室配电屏应满足施工现场用电总功率为195.66KW 需要， 经配电屏接线后，三级漏电保护，三相五线制配电. 根据现场机械施工用电使用情况确定，由总配电柜，总配电箱分三路干线，分别供应各施工机械用电和照明用电。 １．从配电室到电线杆 A 的配电箱供应井架（2 台)、砂浆机（2 台）等设备的配电干线: P=1.05×(0.7×32.34/0.7）=32.34（KW) I 主线=P/（31/2VCosψ）=32.34×1000/（31/2×380×0.75）=65。52A; 查表，导线选用 16MM2BX 型铜芯橡皮线,架空敷设。 ２．从配电室到电线杆 B 的配电箱供应井架（3 台）砂浆机（3 台)等设备的配电干线: P=1.05×(0.7×41。975/0。7)=44。074（KW) I 主线=P/（31/2VCosψ)=44。074×1000/(31/2×380×0.75)=89。29A； 查表，导线选用 25MM2铜芯橡皮线，架空敷设.3．从配电室到电线杆 C 的配电箱供应模板制作场、钢筋制作场配电干线: P=1。05×(0。7×86/0。7）=90.3(KW） I 主线=P/（31/2VCosψ）=90.3×1000/（31/2×380×0。75）=182。93A； 查表，导线选用 50MM2电缆,埋地敷设。 四、临时用电施工机械负荷计算：附施工机械使用情况一览表 序 号用电机械单位用电量(KW/台）...
