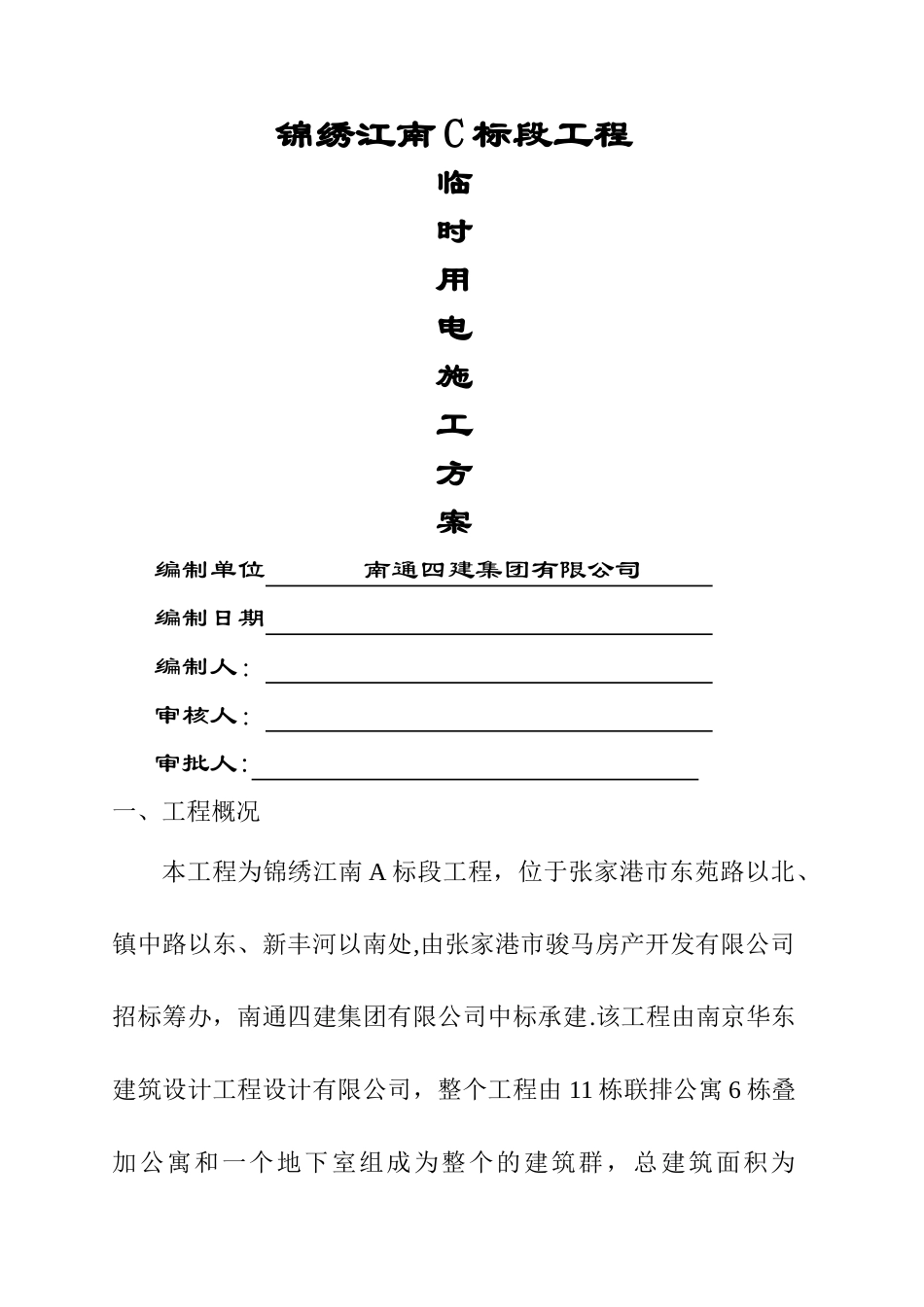

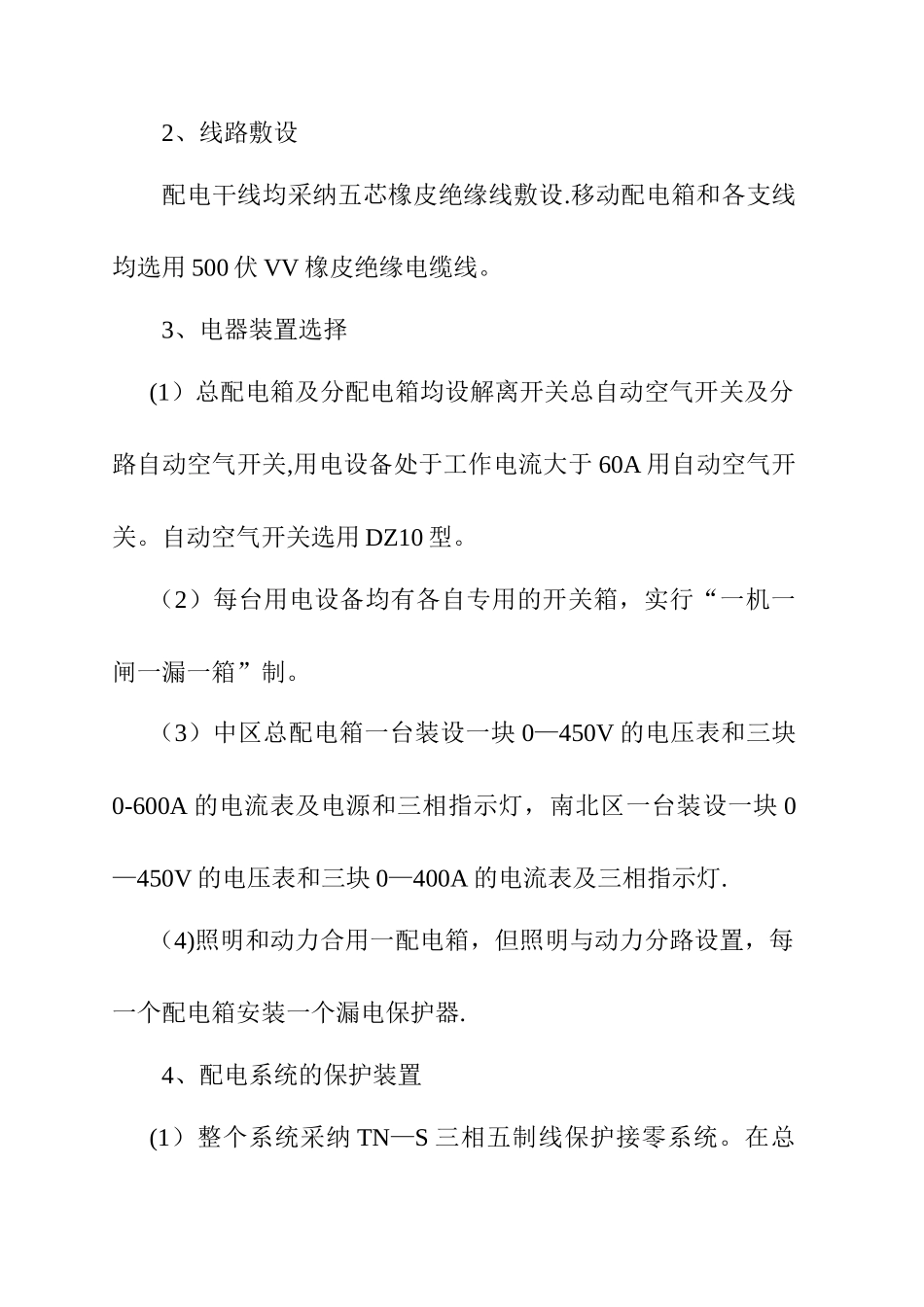

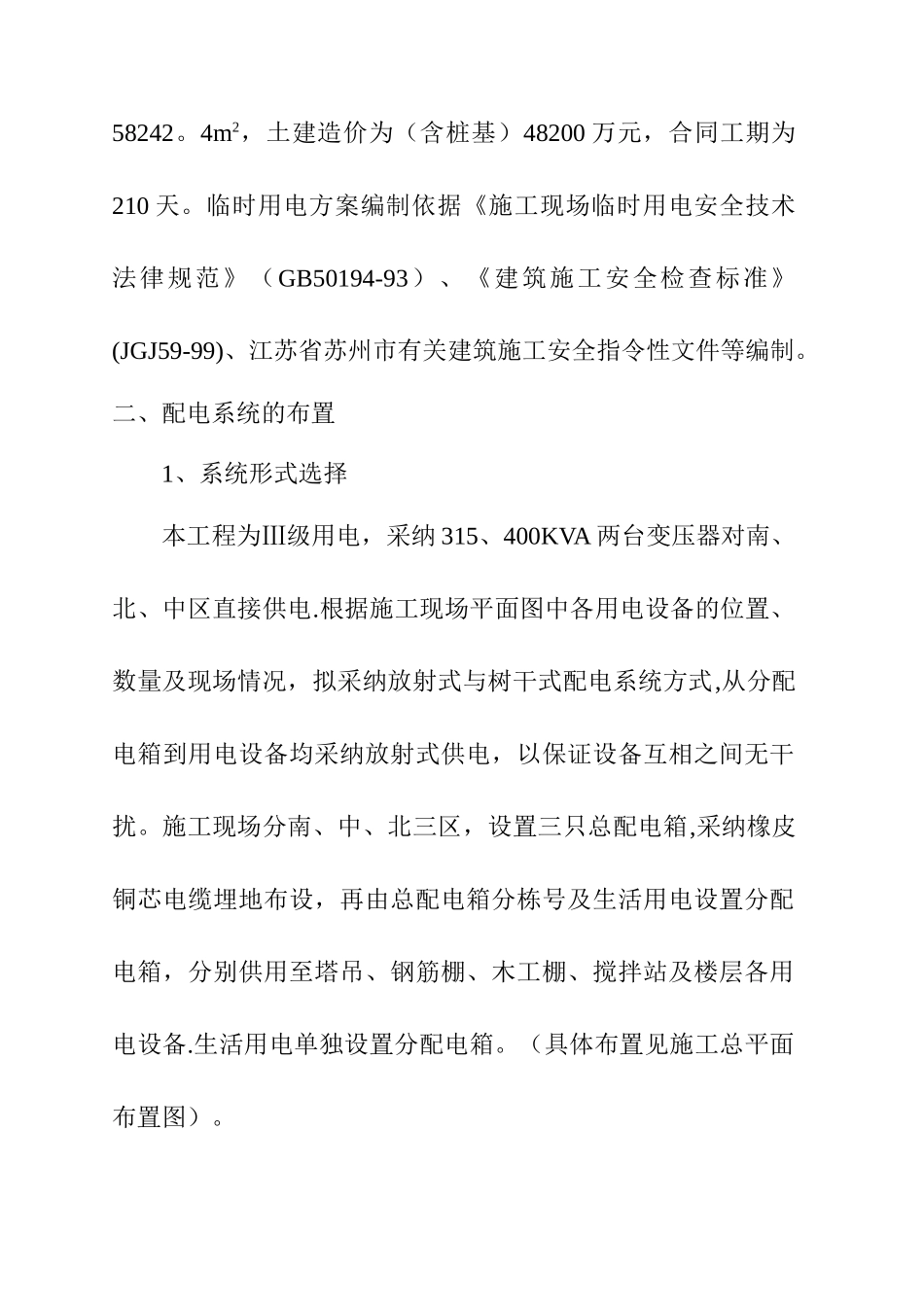

锦绣江南 C 标段工程临时用电施工方案编制单位 南通四建集团有限公司 编制日期 编制人： 审核人： 审批人: 一、工程概况本工程为锦绣江南 A 标段工程，位于张家港市东苑路以北、镇中路以东、新丰河以南处,由张家港市骏马房产开发有限公司招标筹办，南通四建集团有限公司中标承建.该工程由南京华东建筑设计工程设计有限公司，整个工程由 11 栋联排公寓 6 栋叠加公寓和一个地下室组成为整个的建筑群，总建筑面积为58242。4m2，土建造价为（含桩基）48200 万元，合同工期为210 天。临时用电方案编制依据《施工现场临时用电安全技术法律规范》（GB50194-93）、《建筑施工安全检查标准》(JGJ59-99)、江苏省苏州市有关建筑施工安全指令性文件等编制。二、配电系统的布置1、系统形式选择本工程为Ⅲ级用电，采纳 315、400KVA 两台变压器对南、北、中区直接供电.根据施工现场平面图中各用电设备的位置、数量及现场情况，拟采纳放射式与树干式配电系统方式,从分配电箱到用电设备均采纳放射式供电，以保证设备互相之间无干扰。施工现场分南、中、北三区，设置三只总配电箱,采纳橡皮铜芯电缆埋地布设，再由总配电箱分栋号及生活用电设置分配电箱，分别供用至塔吊、钢筋棚、木工棚、搅拌站及楼层各用电设备.生活用电单独设置分配电箱。（具体布置见施工总平面布置图）。2、线路敷设配电干线均采纳五芯橡皮绝缘线敷设.移动配电箱和各支线均选用 500 伏 VV 橡皮绝缘电缆线。3、电器装置选择(1）总配电箱及分配电箱均设解离开关总自动空气开关及分路自动空气开关,用电设备处于工作电流大于 60A 用自动空气开关。自动空气开关选用 DZ10 型。（2）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。（3）中区总配电箱一台装设一块 0—450V 的电压表和三块0-600A 的电流表及电源和三相指示灯，南北区一台装设一块 0—450V 的电压表和三块 0—400A 的电流表及三相指示灯.（4)照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱安装一个漏电保护器.4、配电系统的保护装置(1）整个系统采纳 TN—S 三相五制线保护接零系统。在总配电箱处及各分配电箱处做重复接地，接地电阻小于 4 欧姆。保护线专用一根黄、绿双色其截面不小于相线截面一半 BVR 多股铜线软线,敷设方式为直埋.说有用电设备及配电箱均做保护接零。(2）采纳保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电两级保护....
