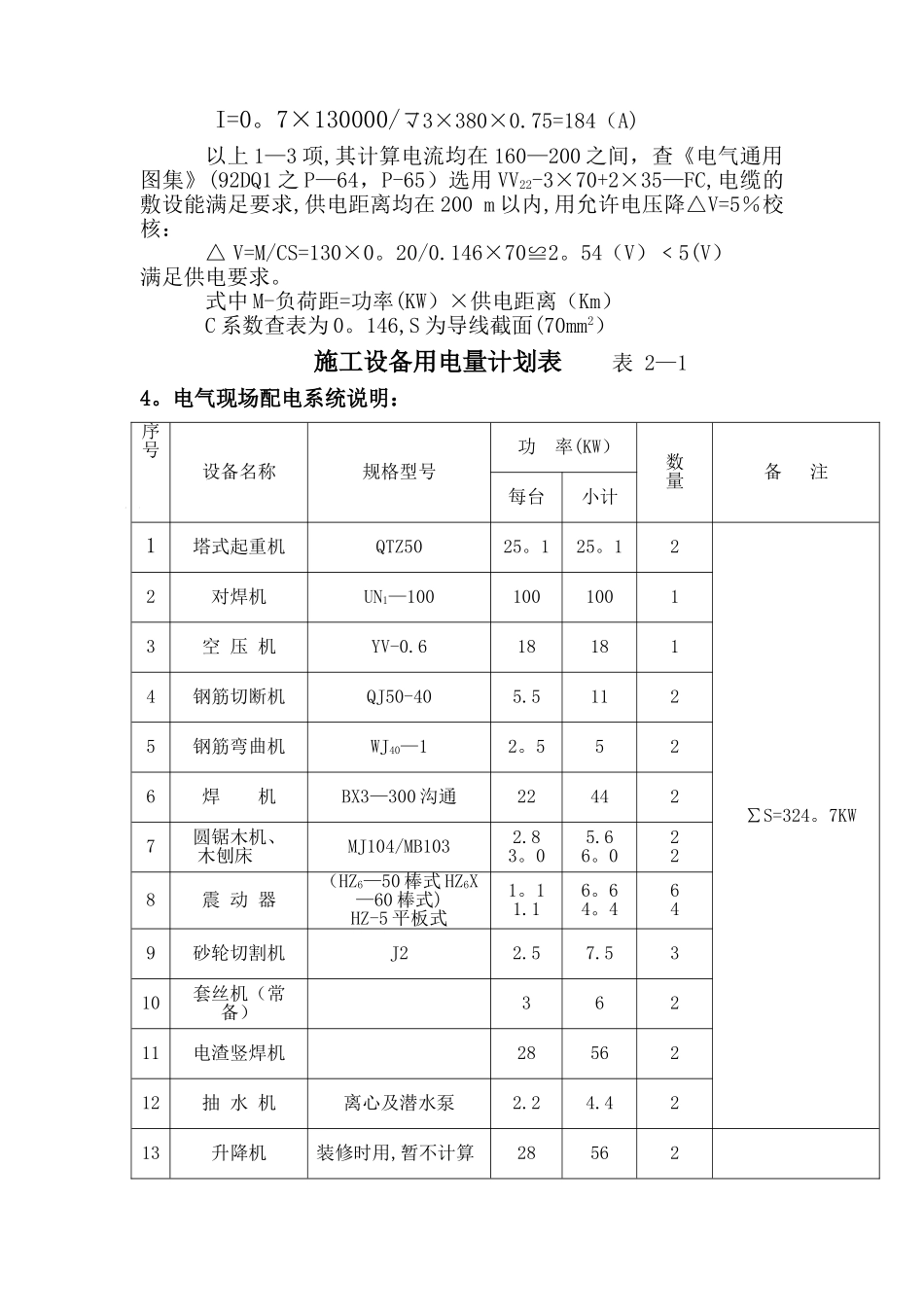

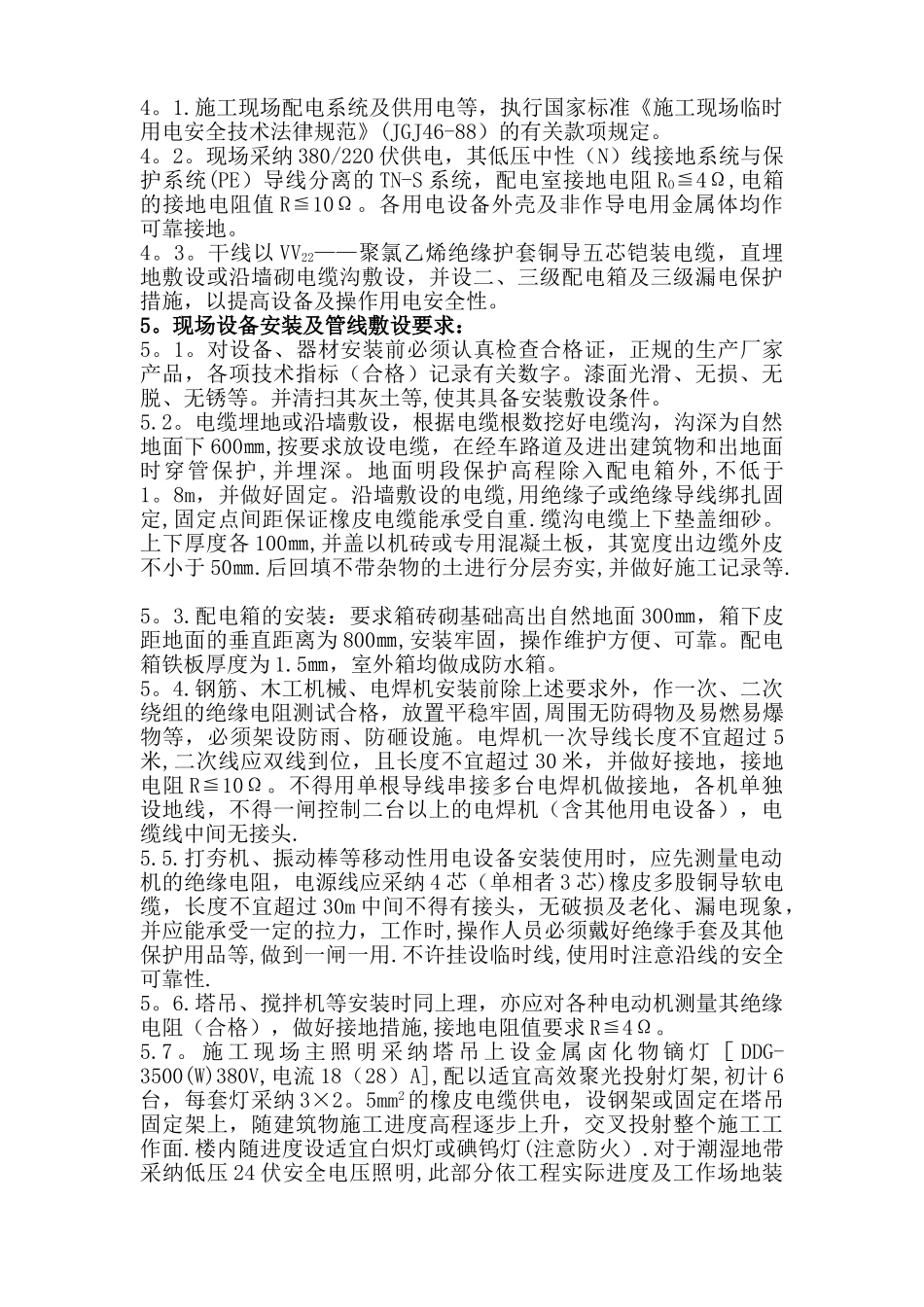

1。工程概况：本工程位于重庆市黔江区河滨南路东段（原植物油厂内),总建筑面积约为 57967。34㎡，由 C、D 两栋(32+1F/-1F）及商业店铺等组成,C、D 栋均为住宅楼。地下一层为车库,地上 33 层为住宅，标准层层高 3.0m,建筑总高度 99 m。结构形式为钢筋混凝土框支剪力墙结构，属一类高层民用建筑，抗震设防烈度为 6 度，建筑合理使用年限为 50 年。2.施工现场用电设备容量及其计算负荷2。1。施工设备用电量计划表详见下页表 2-1。(∑S=324。7KW）2。2。计算负荷:2。2.1。按公式：需要用系数法确定计算负荷:K=0。5 COSΦ=0。85S 动=324。7÷ 0。85×0.5= 191。00 KVA2。2。2.照明负荷按:S 动×8﹪ = 191。00× 8﹪ = 15.28 KVA2.2。3. 总用电负荷为：S 总 = 190.76+15。28= 206.04 KVA2.2。4。低压配电屏至施工现场一级电箱之电缆选择：I=206040/√3×380 = 313.05（A)2。2。5 电缆截面选择以其载流量不小于线路的工作电流,经允许压降（ΔV=5%VM)校核而定。 2.2.6。经查“92DQ1 之 1—64,1-65”知，可选用聚氯乙烯绝缘护套铜导五芯铠装电缆，即 VV22-3×150＋1×70 电缆能满足输送电量要求.本工程根据现场的实际情况，在施工围墙内做电缆沟，电缆沟内敷设电缆,然后铺砂盖砖,加以保护。3.各支路电流计算及选择电缆敷设：3.1。各电缆截面选择以其载流量不小于线路的工作电流，经允许压降(ΔV=5％VM）校核而定.因供电距离均在 200 m 以内，故经验算均能满足要求。 3。1。1。DX003 箱：供塔吊及镝灯用电，计 100KW,取 K=0。7，COSΦ=0.75I=0.7×100000/√3×380×0。75=142(A）3。1。2。DX003 箱：供钢筋制作场现场照明及施工用电，计130KW，取 K=0。7,COSΦ=0。75I=0。7×130000/√3×380×0.75=184（A)以上 1—3 项,其计算电流均在 160—200 之间，查《电气通用图集》(92DQ1 之 P—64，P-65）选用 VV22-3×70+2×35—FC,电缆的敷设能满足要求,供电距离均在 200 m 以内,用允许电压降△V=5％校核：△ V=M/CS=130×0。20/0.146×70≌2。54（V）﹤5(V）满足供电要求。式中 M-负荷距=功率(KW）×供电距离（Km）C 系数查表为 0。146,S 为导线截面(70mm2）施工设备用电量计划表 表 2—14。电气现场配电系统说明：序号 设备名称规格型号 功 率(KW）数量备 注每台小计1塔式起重机QTZ5025。125。12 ∑S=324。7KW 2对焊机UN1—100100 100 1 3空 压 机YV-0.6181814钢筋切断机QJ50-405....
