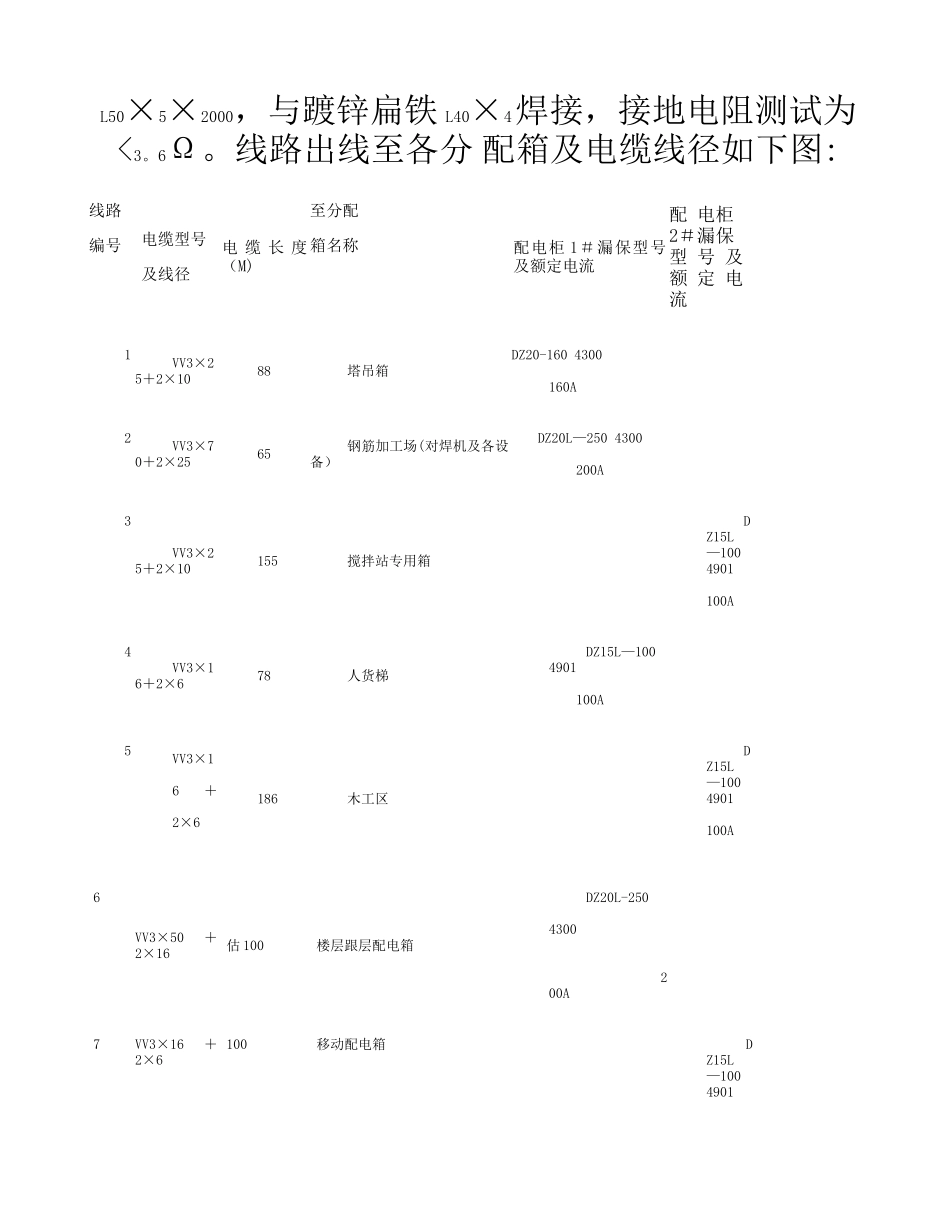

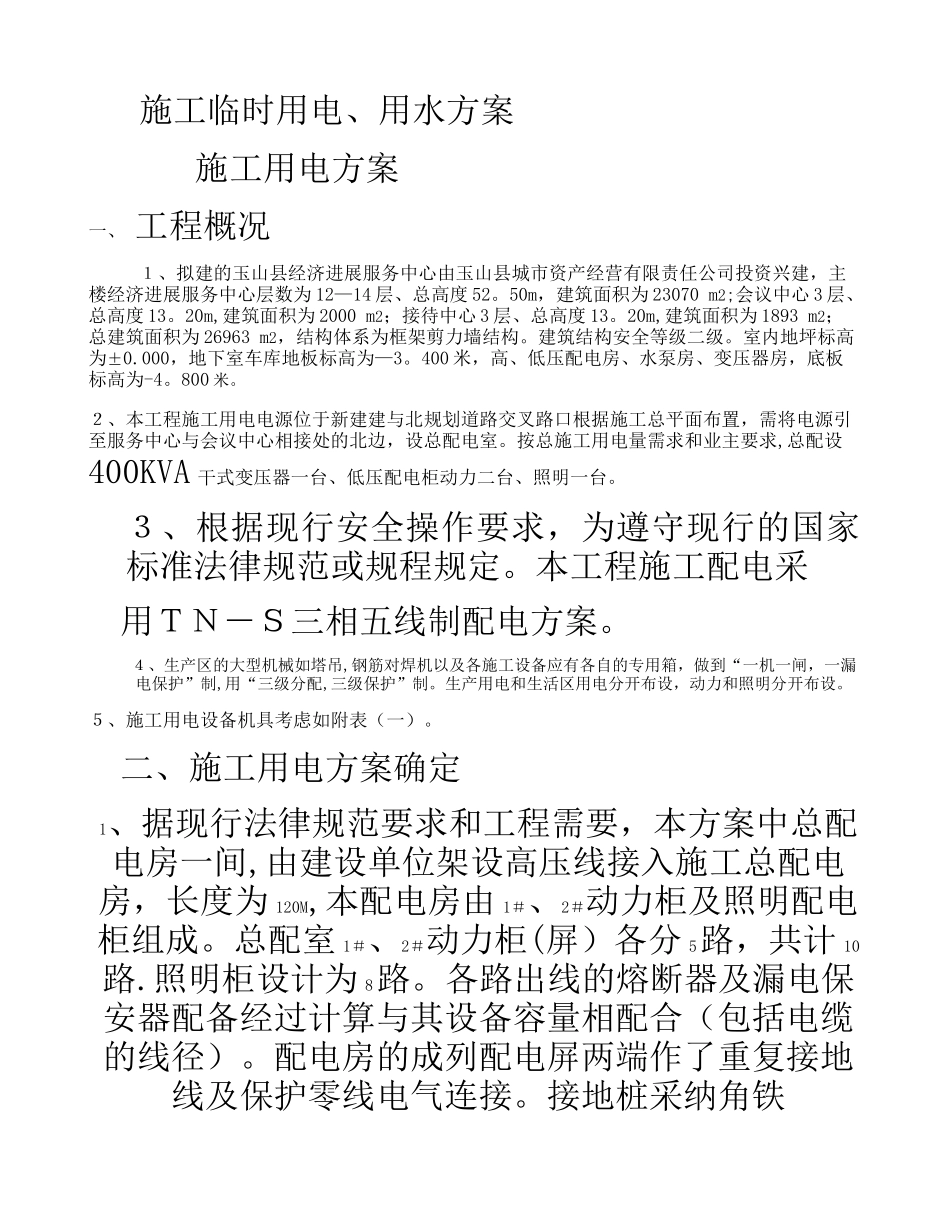

施工临时用电、用水方案施工用电方案一、 工程概况１、拟建的玉山县经济进展服务中心由玉山县城市资产经营有限责任公司投资兴建，主楼经济进展服务中心层数为 12—14 层、总高度 52。50m，建筑面积为 23070 m2;会议中心 3 层、总高度 13。20m,建筑面积为 2000 m2；接待中心 3 层、总高度 13。20m,建筑面积为 1893 m2；总建筑面积为 26963 m2，结构体系为框架剪力墙结构。建筑结构安全等级二级。室内地坪标高为±0.000，地下室车库地板标高为—3。400 米，高、低压配电房、水泵房、变压器房，底板标高为-4。800 米。２、本工程施工用电电源位于新建建与北规划道路交叉路口根据施工总平面布置，需将电源引至服务中心与会议中心相接处的北边，设总配电室。按总施工用电量需求和业主要求,总配设400KVA 干式变压器一台、低压配电柜动力二台、照明一台。３、根据现行安全操作要求，为遵守现行的国家标准法律规范或规程规定。本工程施工配电采用ＴＮ－Ｓ三相五线制配电方案。４、生产区的大型机械如塔吊,钢筋对焊机以及各施工设备应有各自的专用箱，做到“一机一闸，一漏电保护”制,用“三级分配,三级保护”制。生产用电和生活区用电分开布设，动力和照明分开布设。５、施工用电设备机具考虑如附表（一）。二、施工用电方案确定1、据现行法律规范要求和工程需要，本方案中总配电房一间,由建设单位架设高压线接入施工总配电房，长度为 120M,本配电房由 1＃、2＃动力柜及照明配电柜组成。总配室 1＃、2＃动力柜(屏）各分 5路，共计 10路.照明柜设计为 8路。各路出线的熔断器及漏电保安器配备经过计算与其设备容量相配合（包括电缆的线径）。配电房的成列配电屏两端作了重复接地线及保护零线电气连接。接地桩采纳角铁L50×5×2000，与踱锌扁铁 L40×4焊接，接地电阻测试为<3。6Ω。线路出线至各分 配箱及电缆线径如下图:线路编号电缆型号及线径电 缆 长 度（M)至分配箱名称配电柜 1＃漏保型号及额定电流配 电柜2＃漏保 型 号 及额 定 电 流1VV3×25＋2×1088塔吊箱DZ20-160 4300160A2VV3×70＋2×2565钢筋加工场(对焊机及各设备）DZ20L—250 4300200A3VV3×25＋2×10155搅拌站专用箱DZ15L—100 4901100A4VV3×16＋2×678人货梯DZ15L—100 4901100A5VV3×16＋2×6186木工区DZ15L—100 4901100A6VV3×50＋2×16估 100楼层跟层配电箱DZ20L-250 4300200A7VV3×16＋2×6100移动配电箱DZ15L—100 4901100A8备 用D...
