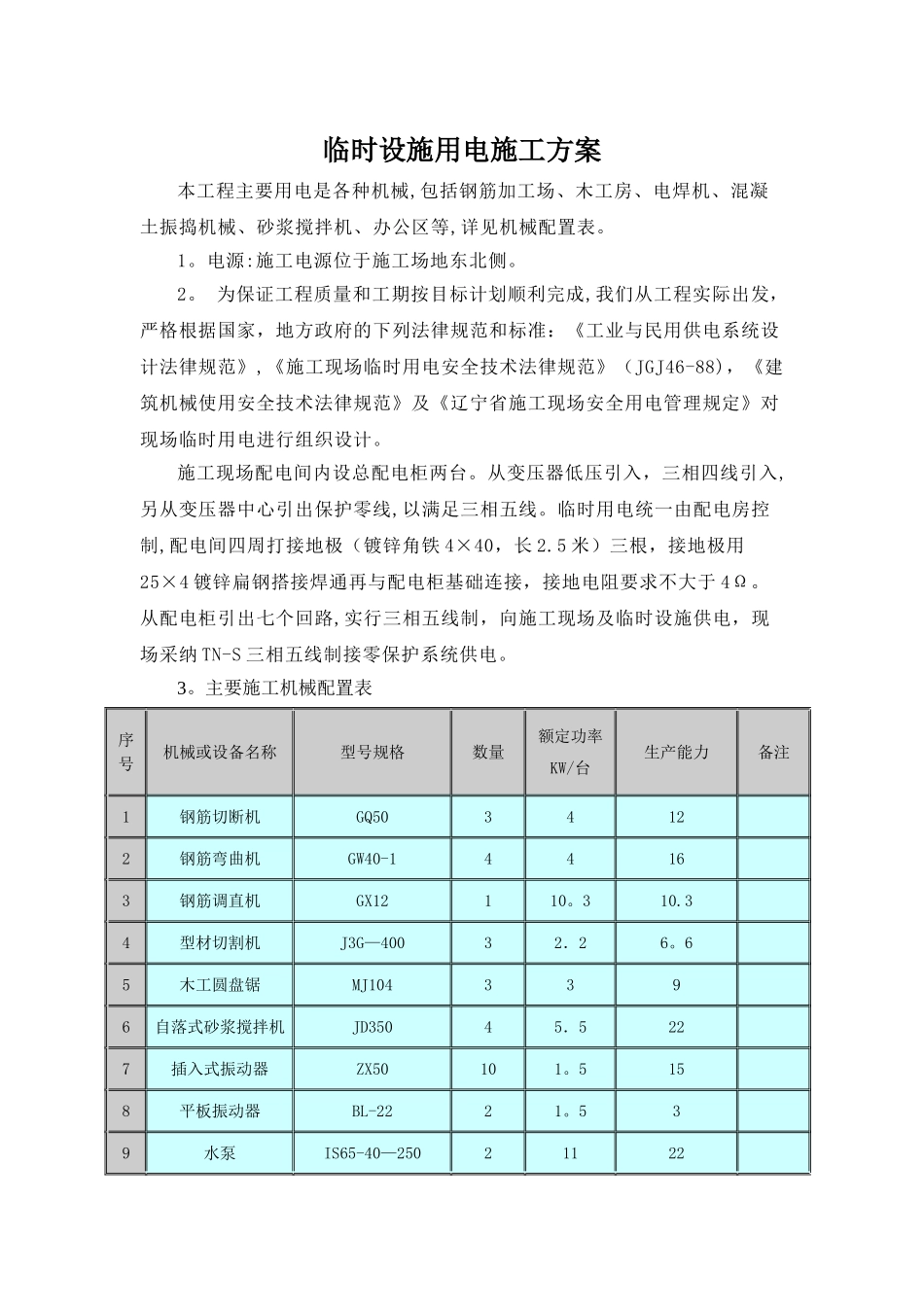

临时设施用电施工方案

临时设施用电施工方案本工程主要用电是各种机械,包括钢筋加工场、木工房、电焊机、混凝土振捣机械、砂浆搅拌机、办公区等,详见机械配置表。1。电源:施工电源位于施工场地东北侧。 2。 为保证工程质量和工期按目标计划顺利完成,我们从工程实际出发，严格根据国家，地方政府的下列法律规范和标准：《工业与民用供电系统设计法律规范》,《施工现场临时用电安全技术法律规范》（JGJ46-88)，《建筑机械使用安全技术法律规范》及《辽宁省施工现场安全用电管理规定》对现场临时用电进行组织设计。施工现场配电间内设总配电柜两台。从变压器低压引入，三相四线引入,另从变压器中心引出保护零线,以满足三相五线。临时用电统一由配电房控制,配电间四周打接地极（镀锌角铁 4×40，长 2.5 米）三根，接地极用25×4 镀锌扁钢搭接焊通再与配电柜基础连接，接地电阻要求不大于 4Ω。从配电柜引出七个回路,实行三相五线制，向施工现场及临时设施供电，现场采纳 TN-S 三相五线制接零保护系统供电。3。主要施工机械配置表序号机械或设备名称型号规格数量额定功率KW/台生产能力备注1钢筋切断机GQ5034122钢筋弯曲机GW40-144163钢筋调直机GX12110。310.34型材切割机J3G—40032．26。65木工圆盘锯MJ10433 96自落式砂浆搅拌机JD35045．5227插入式振动器ZX50101。5158平板振动器BL-2221。539水泵IS65-40—250211 2210加压泵411 4411沟通电焊机BXG—630426 10412直缧纹滚压机GLG-4044 1613镝灯43.5 1414现场照明1515卷扬机11111总功率488.4KW4．施工用电总容量计算1）由业主提供两台 315KVA 变压器,因主体施工阶段现场用电荷载最大，故取该阶段用电负荷进行计算：（1）线路 1、线路 2 及线路 3 共用一台 315KVA 变压器，计算该 3 个回路用电负荷：总用电量 式中：P 总——供电设备总需要容量（KVA) P 机——电动机额定功率(KW）P 焊——电焊机额定功率(KVA)P 照-—施工照明用电总功率（KW） cosφ——功率因数 K—-需要系数其中:P 机、P 焊、P 照详见施工现场主要机械设备表查表：K 机=0。6K 焊=0。6cosφ=0。75ΣP 机＝278。3KWΣP 焊＝64KW照明用电量：2。5KW经计算总用电量：该 4 个回路变压器额定总容量为 315KVA〉307。4KVA，满足要求.(2）线路 4、线路 5、线路 6 共用一台 315KVA 变压器,计算该 3 个回路用电负荷: 式中:P 总—-供电设备总需要容量(KVA) P 机-—电动机额定功率(KW)P 焊--电焊机额定功率（KVA...
