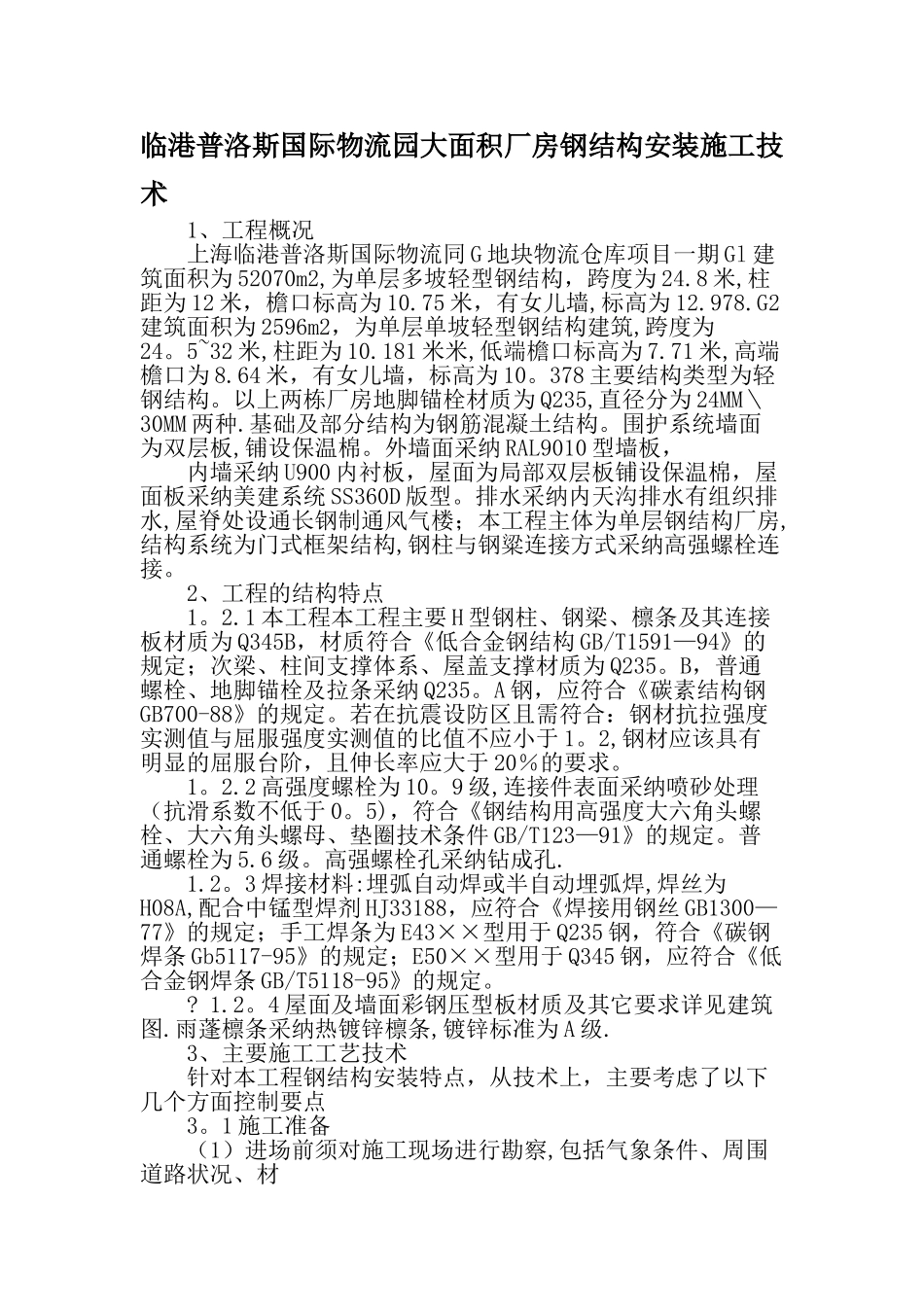

临港普洛斯国际物流园大面积厂房钢结构安装施工技术-文档资料_第1页
1/5

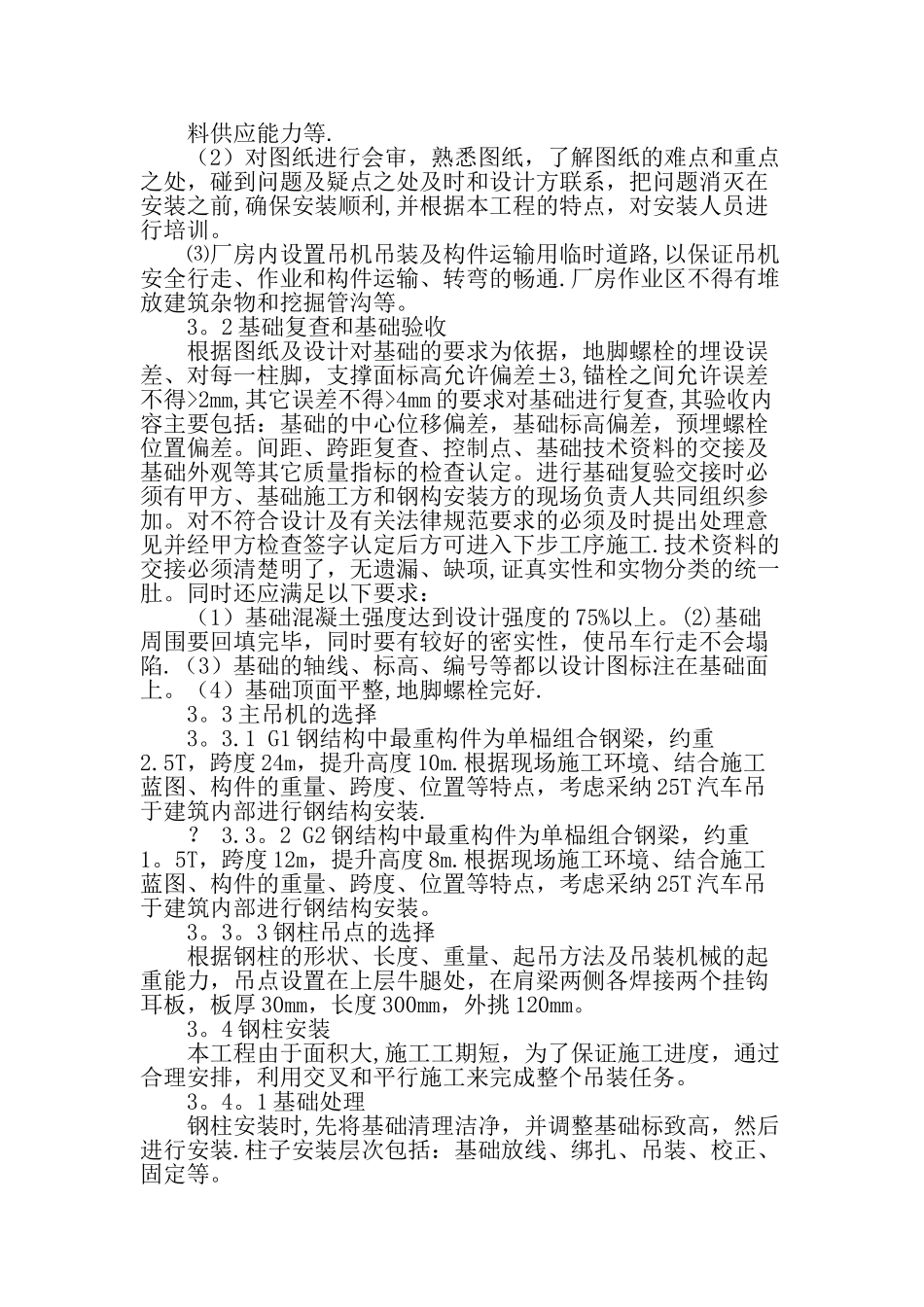

临港普洛斯国际物流园大面积厂房钢结构安装施工技术-文档资料_第2页
2/5

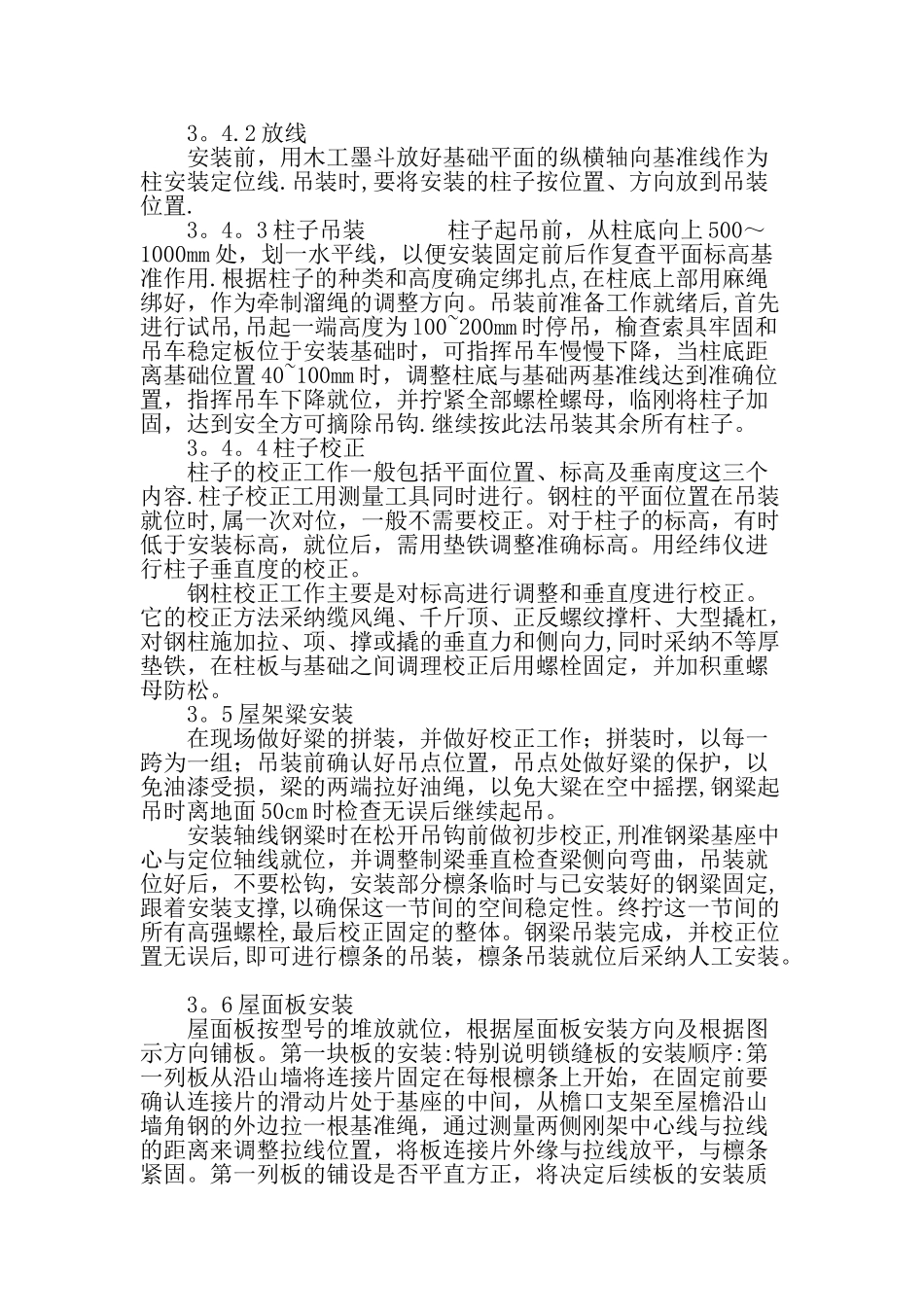

临港普洛斯国际物流园大面积厂房钢结构安装施工技术-文档资料_第3页
3/5
临港普洛斯国际物流园大面积厂房钢结构安装施工技术 1、工程概况 上海临港普洛斯国际物流同 G 地块物流仓库项目一期 Gl 建筑面积为 52070m2,为单层多坡轻型钢结构,跨度为 24.8 米,柱距为 12 米,檐口标高为 10.75 米,有女儿墙,标高为 12.978.G2建筑面积为 2596m2,为单层单坡轻型钢结构建筑,跨度为24。5~32 米,柱距为 10.181 米米,低端檐口标高为 7.71 米,高端檐口为 8.64 米,有女儿墙,标高为 10。378 主要结构类型为轻钢结构。以上两栋厂房地脚锚栓材质为 Q235,直径分为 24MM\30MM 两种.基础及部分结构为钢筋混凝土结构。围护系统墙面为双层板,铺设保温棉。外墙面采纳 RAL9010 型墙板, 内墙采纳 U900 内衬板,屋面为局部双层板铺设保温棉,屋面板采纳美建系统 SS360D 版型。排水采纳内天沟排水有组织排水,屋脊处设通长钢制通风气楼;本工程主体为单层钢结构厂房,结构系统为门式框架结构,钢柱与钢粱连接方式采纳高强螺栓连接。 2、工程的结构特点 1。2.1 本工程本工程主要 H 型钢柱、钢梁、檩条及其连接板材质为 Q345B,材质符合《低合金钢结构 GB/T1591—94》的规定;次梁、柱间支撑体系、屋盖支撑材质为 Q235。B,普通螺栓、地脚锚栓及拉条采纳 Q235。A 钢,应符合《碳素结构钢GB700-88》的规定。若在抗震设防区且需符合:钢材抗拉强度实测值与屈服强度实测值的比值不应小于 1。2,钢材应该具有明显的屈服台阶,且伸长率应大于 20%的要求。 1。2.2 高强度螺栓为 10。9 级,连接件表面采纳喷砂处理(抗滑系数不低于 0。5),符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件 GB/T123—91》的规定。普通螺栓为 5.6 级。高强螺栓孔采纳钻成孔. 1.2。3 焊接材料:埋弧自动焊或半自动埋弧焊,焊丝为H08A,配合中锰型焊剂 HJ33188,应符合《焊接用钢丝 GB1300—77》的规定;手工焊条为 E43××型用于 Q235 钢,符合《碳钢焊条 Gb5117-95》的规定;E50××型用于 Q345 钢,应符合《低合金钢焊条 GB/T5118-95》的规定。 ? 1.2。4 屋面及墙面彩钢压型板材质及其它要求详见建筑图.雨蓬檩条采纳热镀锌檩条,镀锌标准为 A 级. 3、主要施工工艺技术 针对本工程钢结构安装特点,从技术上,主要考虑了以下几个方面控制要点 3。1 施工准备 (1)进场前须对施工现场进行勘察,包括气象条件、周围道路状况、材 料供应能力等. (2)对图纸进行会审,熟悉图纸,了解图纸...
