主变压器安装作业指导书

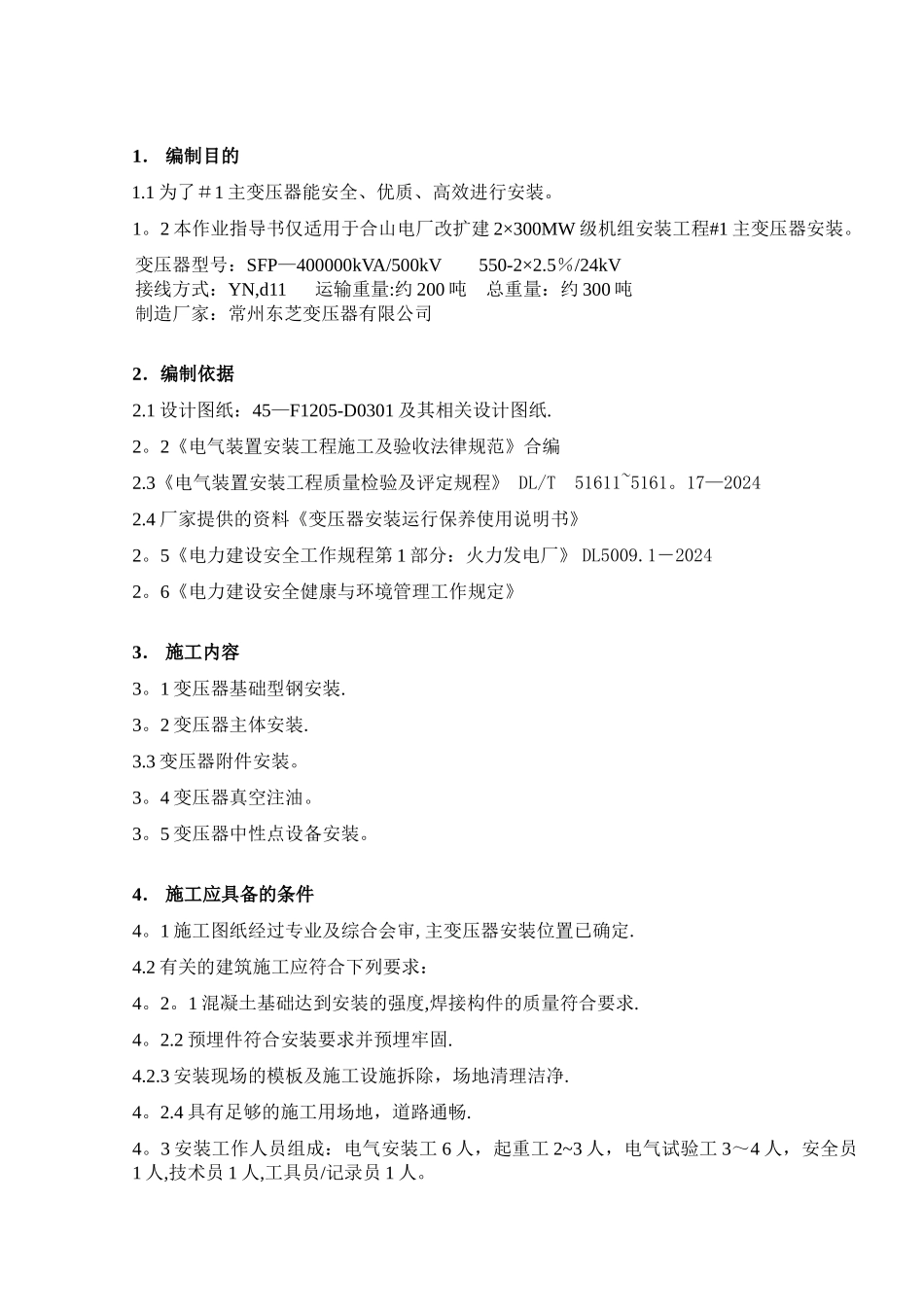

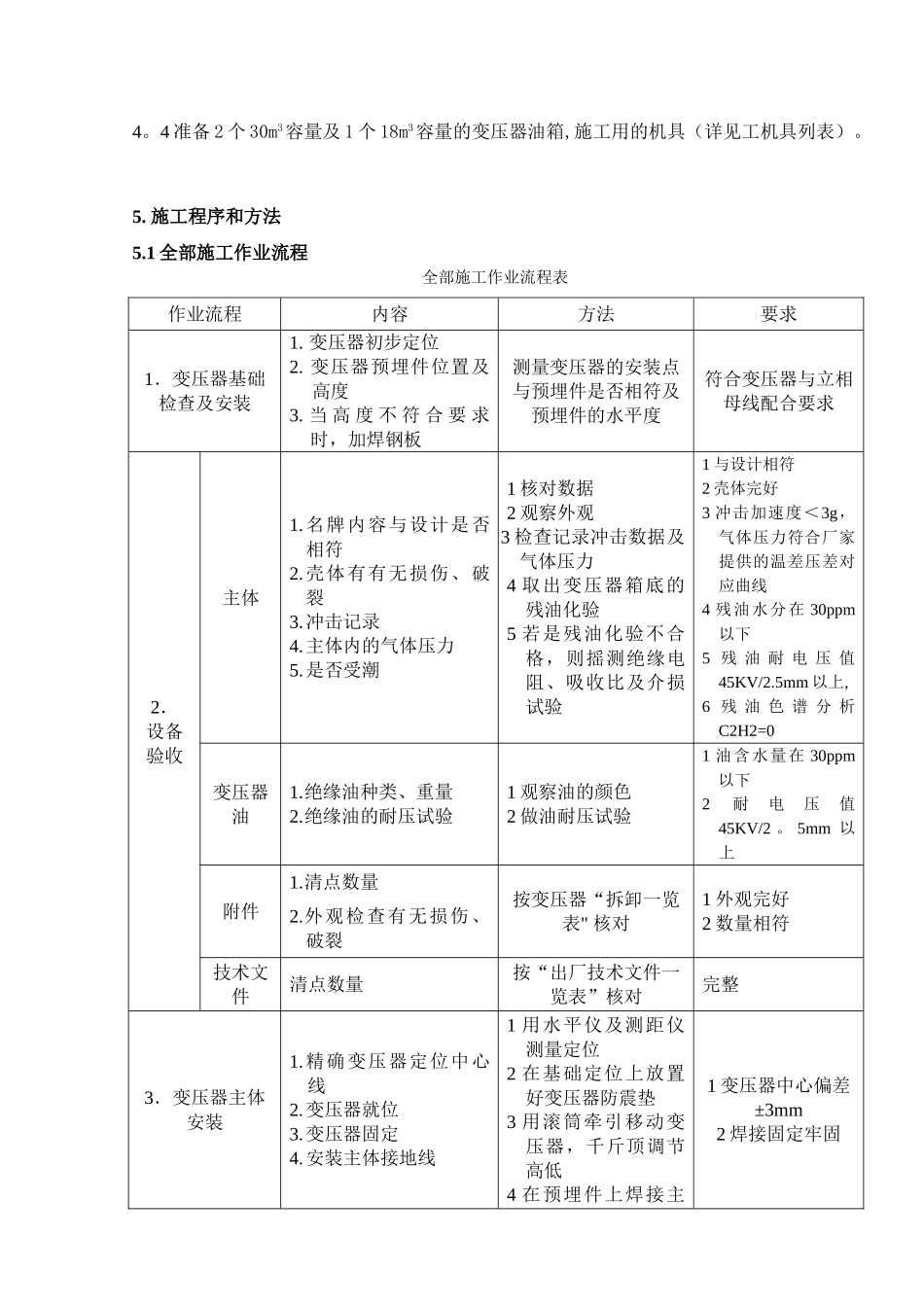

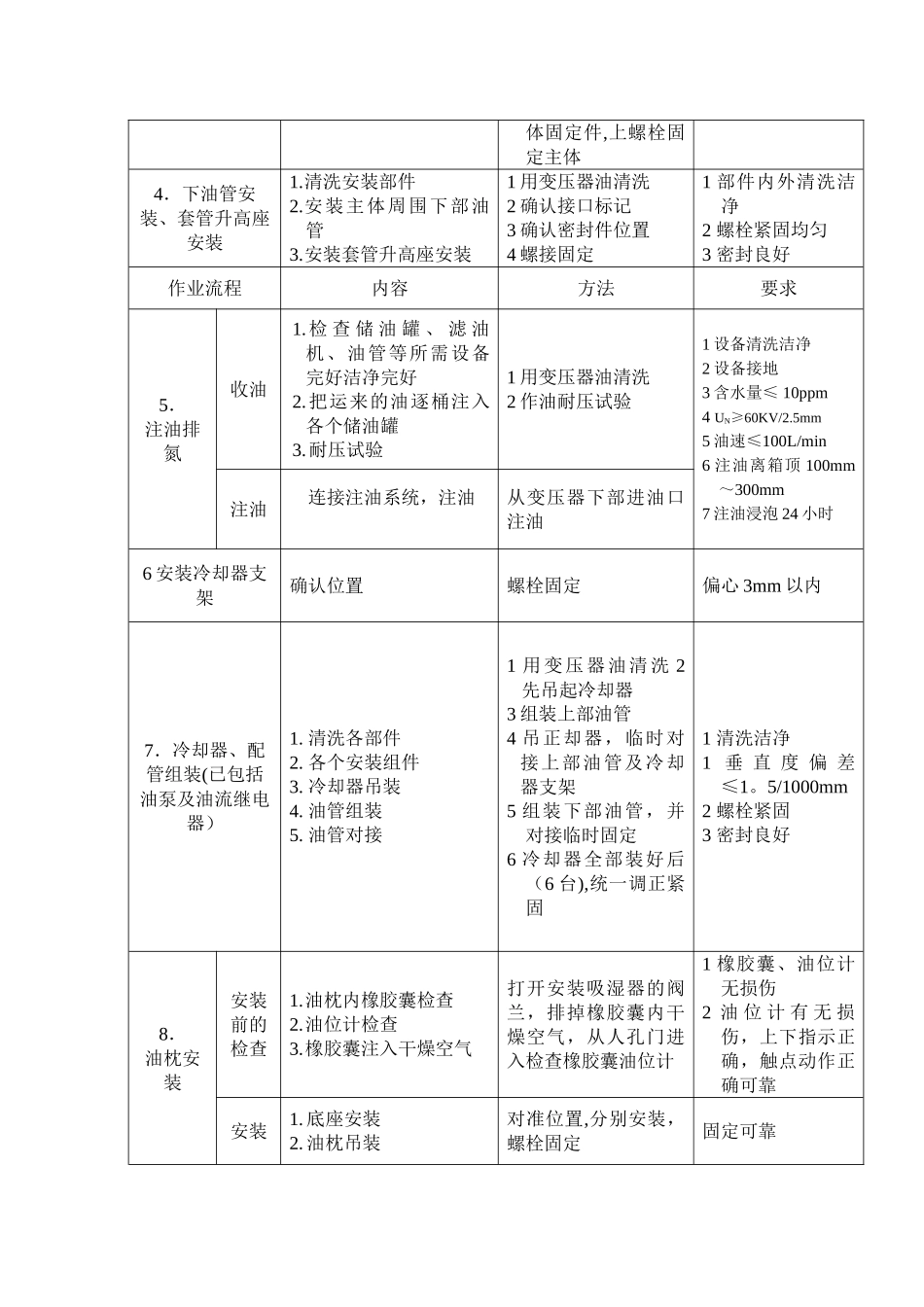

1． 编制目的1.1 为了＃1 主变压器能安全、优质、高效进行安装。1。2 本作业指导书仅适用于合山电厂改扩建 2×300MW 级机组安装工程#1 主变压器安装。变压器型号：SFP—400000kVA/500kV 550-2×2.5％/24kV接线方式：YN,d11 运输重量:约 200 吨 总重量：约 300 吨制造厂家：常州东芝变压器有限公司2．编制依据2.1 设计图纸：45—F1205-D0301 及其相关设计图纸.2。2《电气装置安装工程施工及验收法律规范》合编2.3《电气装置安装工程质量检验及评定规程》 DL/T 51611~5161。17—20242.4 厂家提供的资料《变压器安装运行保养使用说明书》2。5《电力建设安全工作规程第 1 部分：火力发电厂》 DL5009.1－20242。6《电力建设安全健康与环境管理工作规定》3． 施工内容3。1 变压器基础型钢安装.3。2 变压器主体安装.3.3 变压器附件安装。3。4 变压器真空注油。3。5 变压器中性点设备安装。4． 施工应具备的条件4。1 施工图纸经过专业及综合会审,主变压器安装位置已确定.4.2 有关的建筑施工应符合下列要求：4。2。1 混凝土基础达到安装的强度,焊接构件的质量符合要求.4。2.2 预埋件符合安装要求并预埋牢固.4.2.3 安装现场的模板及施工设施拆除，场地清理洁净.4。2.4 具有足够的施工用场地，道路通畅.4。3 安装工作人员组成：电气安装工 6 人，起重工 2~3 人，电气试验工 3～4 人，安全员1 人,技术员 1 人,工具员/记录员 1 人。4。4 准备 2 个 30m3容量及 1 个 18m3容量的变压器油箱,施工用的机具（详见工机具列表）。5. 施工程序和方法5.1 全部施工作业流程全部施工作业流程表作业流程内容方法要求1．变压器基础检查及安装1. 变压器初步定位2. 变压器预埋件位置及高度3. 当 高 度 不 符 合 要 求时，加焊钢板测量变压器的安装点与预埋件是否相符及预埋件的水平度符合变压器与立相母线配合要求2．设备 验收主体1.名牌内容与设计是否相符2.壳体有有无损伤、破裂3.冲击记录4.主体内的气体压力5.是否受潮1 核对数据2 观察外观3 检查记录冲击数据及气体压力4 取出变压器箱底的残油化验5 若是残油化验不合格，则摇测绝缘电阻、吸收比及介损试验1 与设计相符2 壳体完好3 冲击加速度＜3g，气体压力符合厂家提供的温差压差对应曲线4 残油水分在 30ppm以下5 残 油 耐 电 压 值45KV/2.5mm 以上,6 残 油 色 谱 分 析C2H2=0变压器油1.绝缘油种类、重量2.绝缘油的耐压试验1 ...
